Bedienfeld Basic Plus
A1
A40
A37
A36
A35
A34
A33
A32

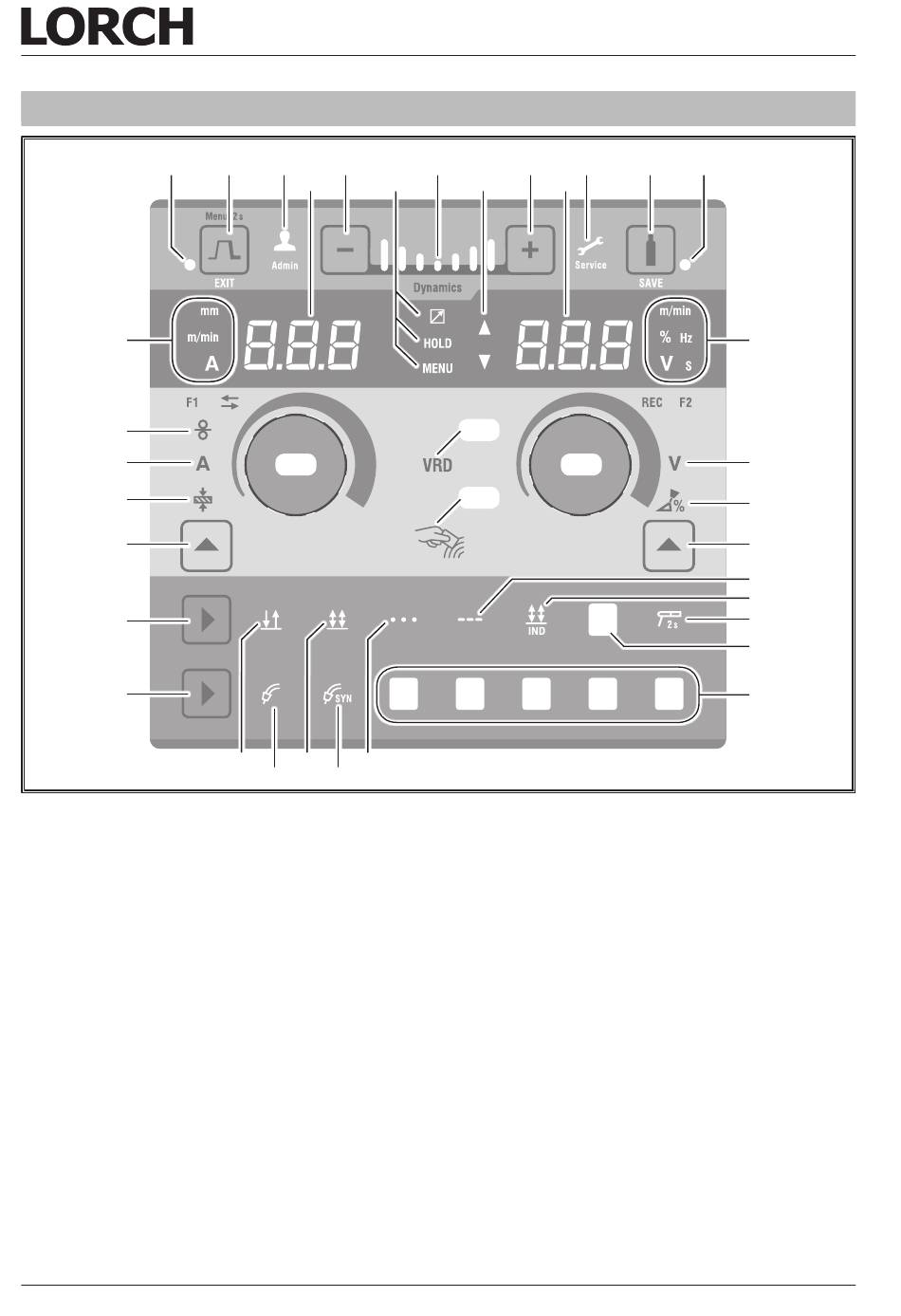

Abb. 1:
Bedienfeld Basic Plus
LED Kraterfüllen
A1
leuchtet bei gewählter Funktion Kraterfüllen
Taste Kraterfüllen/Menü/Exit
A2
Kraterfüllen = Taste kurz drücken
Menü Nebenparameter = Taste 2 sec. gedrückt halten
Menü Maschinen-Konfiguration = Taste 5 sec.
gedrückt halten
Exit = Menüs werden durch kurzes Drücken der
Taste beendet.
LED Admin
A3
leuchtet bei angemeldetem Benutzer mit Adminis-
tratorrechten.
7-Segment-Anzeige links
A4
zeigt die gewählte Materialstärke, Schweißstrom
oder Drahtvorschubgeschwindigkeit an.
Bei aktiviertem Menü wird der Code des Parame-
ters angezeigt.
Taste Lichtbogen-Dynamik verringern
A5
LED Fernregler
A6
leuchtet bei angeschlossenem Fernregler.
- 4 -
A6
A2
A3
A5
A7
A4
A8
A41
A31
A29
A27
A30
A28
909.2160.0-07
A9
A11
A13
A10
A12
A42
A44
A43
LED Hold
A7
leuchtet nach Beenden eines Schweißprozes-
ses. Die zuletzt geschweißte Stromstärke und
Schweißspannung wird in der 7-Segment Anzei-
ge (A4 und A12) angezeigt.
LED Menü
A8
leuchtet bei aktiviertem Menü
Anzeige Lichtbogen-Dynamik
A9
Mitte = 100%;
Abstufungen nach Minus = 70%, 40%, 10%
Abstufungen nach Plus = 130%, 160%, 190%
A10 Niveauanzeige Parameterwert
Pfeil nach oben = der eingestellte Wert ist höher
als der Standardwert
Pfeil nach unten = der eingestellte Wert ist niedri-
ger als der Standardwert
A11 Taste Lichtbogen-Dynamik erhöhen
A12 7-Segment-Anzeige rechts
zeigt die gewählte Schweißspannung, Lichtbo-
genkorrektur oder Elektrodenmaterial an.
Bei aktiviertem Menü wird der Wert des Neben-
parameters angezeigt.
Bedienfeld Basic Plus
A14
A15
A16
A19
A20
A21
A22
A23
A24
A25
A26
