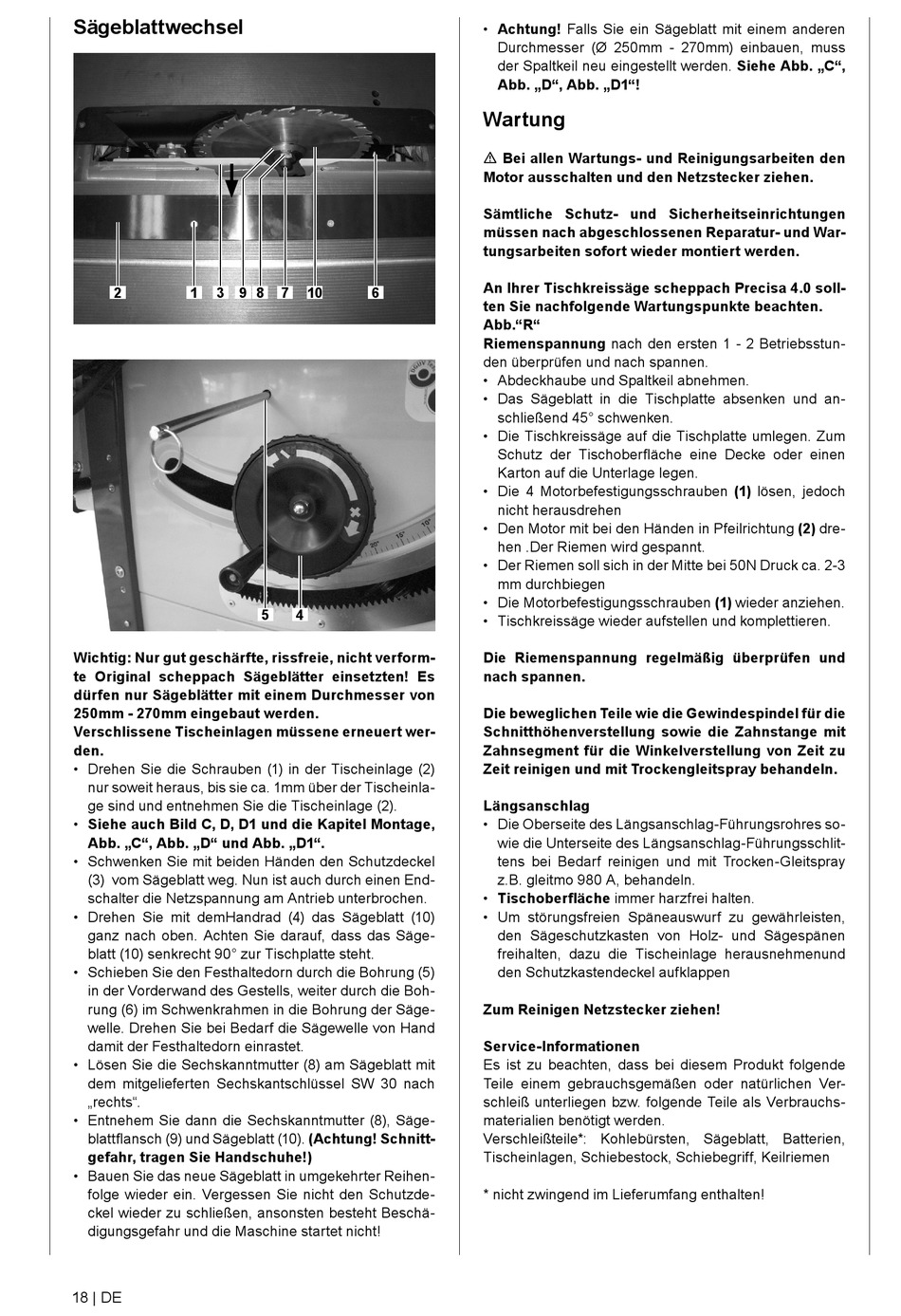

Sägeblattwechsel
2
1
3
9
Wichtig: Nur gut geschärfte, rissfreie, nicht verform-
te Original scheppach Sägeblätter einsetzten! Es
dürfen nur Sägeblätter mit einem Durchmesser von
250mm - 270mm eingebaut werden.
Verschlissene Tischeinlagen müssene erneuert wer-
den.
• Drehen Sie die Schrauben (1) in der Tischeinlage (2)
nur soweit heraus, bis sie ca. 1mm über der Tischeinla-
ge sind und entnehmen Sie die Tischeinlage (2).
• Siehe auch Bild C, D, D1 und die Kapitel Montage,
Abb. „C", Abb. „D" und Abb. „D1".
• Schwenken Sie mit beiden Händen den Schutzdeckel
(3) vom Sägeblatt weg. Nun ist auch durch einen End-
schalter die Netzspannung am Antrieb unterbrochen.
• Drehen Sie mit demHandrad (4) das Sägeblatt (10)
ganz nach oben. Achten Sie darauf, dass das Säge-
blatt (10) senkrecht 90° zur Tischplatte steht.
• Schieben Sie den Festhaltedorn durch die Bohrung (5)
in der Vorderwand des Gestells, weiter durch die Boh-
rung (6) im Schwenkrahmen in die Bohrung der Säge-
welle. Drehen Sie bei Bedarf die Sägewelle von Hand
damit der Festhaltedorn einrastet.
• Lösen Sie die Sechskanntmutter (8) am Sägeblatt mit
dem mitgelieferten Sechskantschlüssel SW 30 nach
„rechts".
• Entnehem Sie dann die Sechskanntmutter (8), Säge-
blattflansch (9) und Sägeblatt (10). (Achtung! Schnitt-
gefahr, tragen Sie Handschuhe!)
• Bauen Sie das neue Sägeblatt in umgekehrter Reihen-
folge wieder ein. Vergessen Sie nicht den Schutzde-
ckel wieder zu schließen, ansonsten besteht Beschä-
digungsgefahr und die Maschine startet nicht!
18 | DE
8
7
10
6
5
4
• Achtung! Falls Sie ein Sägeblatt mit einem anderen
Durchmesser (Ø 250mm - 270mm) einbauen, muss
der Spaltkeil neu eingestellt werden. Siehe Abb. „C",
Abb. „D", Abb. „D1"!
Wartung
m Bei allen Wartungs- und Reinigungsarbeiten den
Motor ausschalten und den Netzstecker ziehen.
Sämtliche Schutz- und Sicherheitseinrichtungen
müssen nach abgeschlossenen Reparatur- und War-
tungsarbeiten sofort wieder montiert werden.
An Ihrer Tischkreissäge scheppach Precisa 4.0 soll-
ten Sie nachfolgende Wartungspunkte beachten.
Abb."R"
Riemenspannung nach den ersten 1 - 2 Betriebsstun-
den überprüfen und nach spannen.
• Abdeckhaube und Spaltkeil abnehmen.
• Das Sägeblatt in die Tischplatte absenken und an-
schließend 45° schwenken.
• Die Tischkreissäge auf die Tischplatte umlegen. Zum
Schutz der Tischoberfläche eine Decke oder einen
Karton auf die Unterlage legen.
• Die 4 Motorbefestigungsschrauben (1) lösen, jedoch
nicht herausdrehen
• Den Motor mit bei den Händen in Pfeilrichtung (2) dre-
hen .Der Riemen wird gespannt.
• Der Riemen soll sich in der Mitte bei 50N Druck ca. 2-3
mm durchbiegen
• Die Motorbefestigungsschrauben (1) wieder anziehen.
• Tischkreissäge wieder aufstellen und komplettieren.
Die Riemenspannung regelmäßig überprüfen und
nach spannen.
Die beweglichen Teile wie die Gewindespindel für die
Schnitthöhenverstellung sowie die Zahnstange mit
Zahnsegment für die Winkelverstellung von Zeit zu
Zeit reinigen und mit Trockengleitspray behandeln.
Längsanschlag
• Die Oberseite des Längsanschlag-Führungsrohres so-
wie die Unterseite des Längsanschlag-Führungsschlit-
tens bei Bedarf reinigen und mit Trocken-Gleitspray
z.B. gleitmo 980 A, behandeln.
• Tischoberfläche immer harzfrei halten.
• Um störungsfreien Späneauswurf zu gewährleisten,
den Sägeschutzkasten von Holz- und Sägespänen
freihalten, dazu die Tischeinlage herausnehmenund
den Schutzkastendeckel aufklappen
Zum Reinigen Netzstecker ziehen!
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgende
Teile einem gebrauchsgemäßen oder natürlichen Ver-
schleiß unterliegen bzw. folgende Teile als Verbrauchs-
materialien benötigt werden.
Verschleißteile*: Kohlebürsten, Sägeblatt, Batterien,
Tischeinlagen, Schiebestock, Schiebegriff, Keilriemen
* nicht zwingend im Lieferumfang enthalten!
