Matrix S7xe Bedienungsanleitung Seite 14

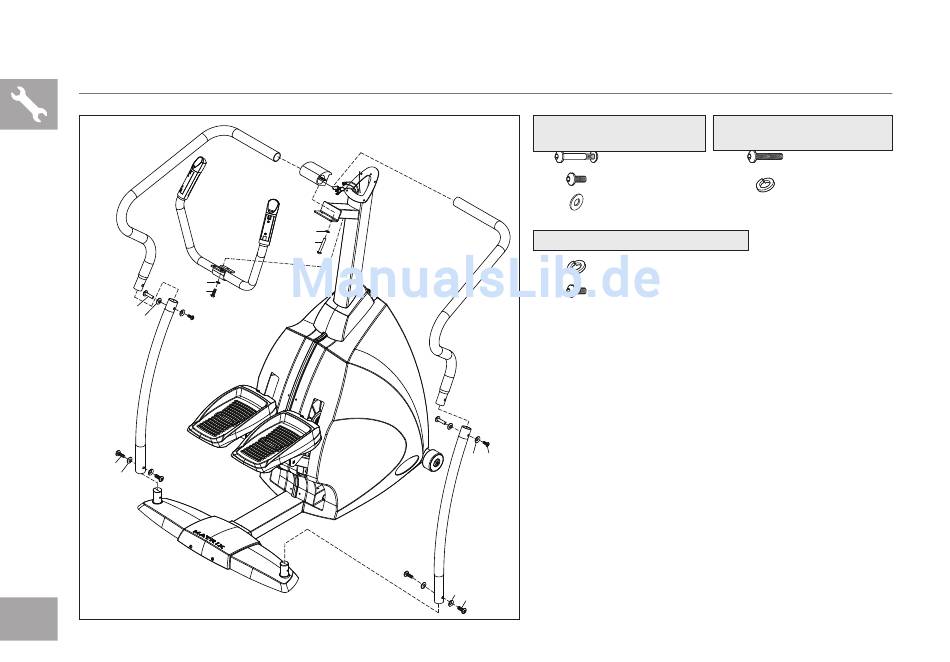

AUfBAU ScHRITT 3
Z04 x 3
Z05 x 3
Z03
Z06
Z05 x 4
Z06
14
Z02
Z10
Z06
Z06
Z05
ORANGE
ScHRAUBENTÜTE INHALT:
Z03 SCHRAUBENSATZ
Z05 RUNDKOPFSCHRAUBE
(M8x16L)
Z06 GEBOGENE UNTER-
LEGSCHEIBE
GRÜNE ScHRAUBENTÜTE INHALT:
Z04 FEDERRINGSCHEIBE
Z05 RUNDKOPFSCHRAUBE
(M8x16L)
A
Öffnen Sie die oRANGE, GELBE UND
GRÜNE SchRAUBENTÜTE.
B
Befestigen Sie das
fÜhRUNGSSchIENENSET mit 4
SchRAUBEN (f), 4 fEDERRINGSchEIBEN
(E) und 4 UNTERLEGSchEIBEN (D) am
hAUPTRAhmEN.
Z03
C
Befestigen Sie das
fÜhRUNGSSchIENENSET mit 4
SchRAUBEN (G), 4 UNTERLEGSchEIBEN
(h), 4 fEDERRINGSchEIBEN
(l) und 4 mUTTERN (J) an der
STEIGUNGShALTERUNG.
D
S3x moDELLE: Überspringen Sie Seite 23
und fahren Sie auf Seite 24 fort.
GELBE
ScHRAUBENTÜTE INHALT:
2 Z10 RUNDKOPFSCHRAUBE
(M8x45L)
4
Z02 FEDERRINGSCHEIBE
8
3
3
2
3
