AUfBAU ScHRITT 1
Z07
Z02
Z09
12
Z09
ScHWARZE
ScHRAUBENTÜTE INHALT :
Z07 RUNDKOPFSCHRAUBE (M8x40L)
Z02 FEDERRINGSCHEIBE
Z09 RUNDKOPFSCHRAUBE (M5x15L) Menge: 4
A
Öffnen Sie die SchwARzE UND RoTE
SchRAUBENTÜTE.
B

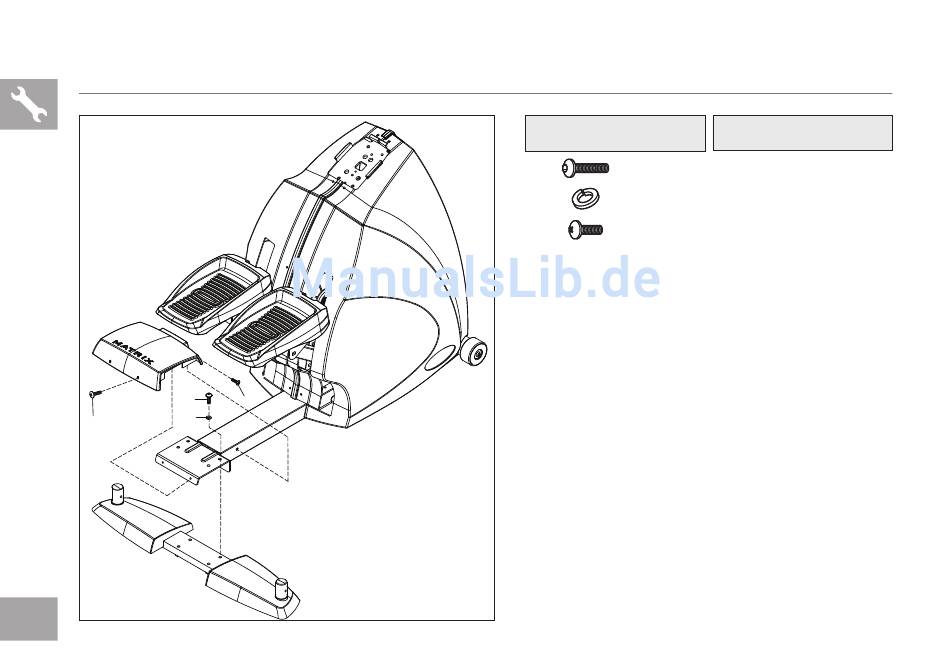

Befestigen Sie den Standfuß mit 2 Schrauben
(a), 2 federringscheiben (b) und 2 gebogenen
Unterlegscheiben (c) auf jeder Seite am
hauptrahmen.
ROTE
ScHRAUBENTÜTE INHALT:
Menge: 4
Menge: 2
