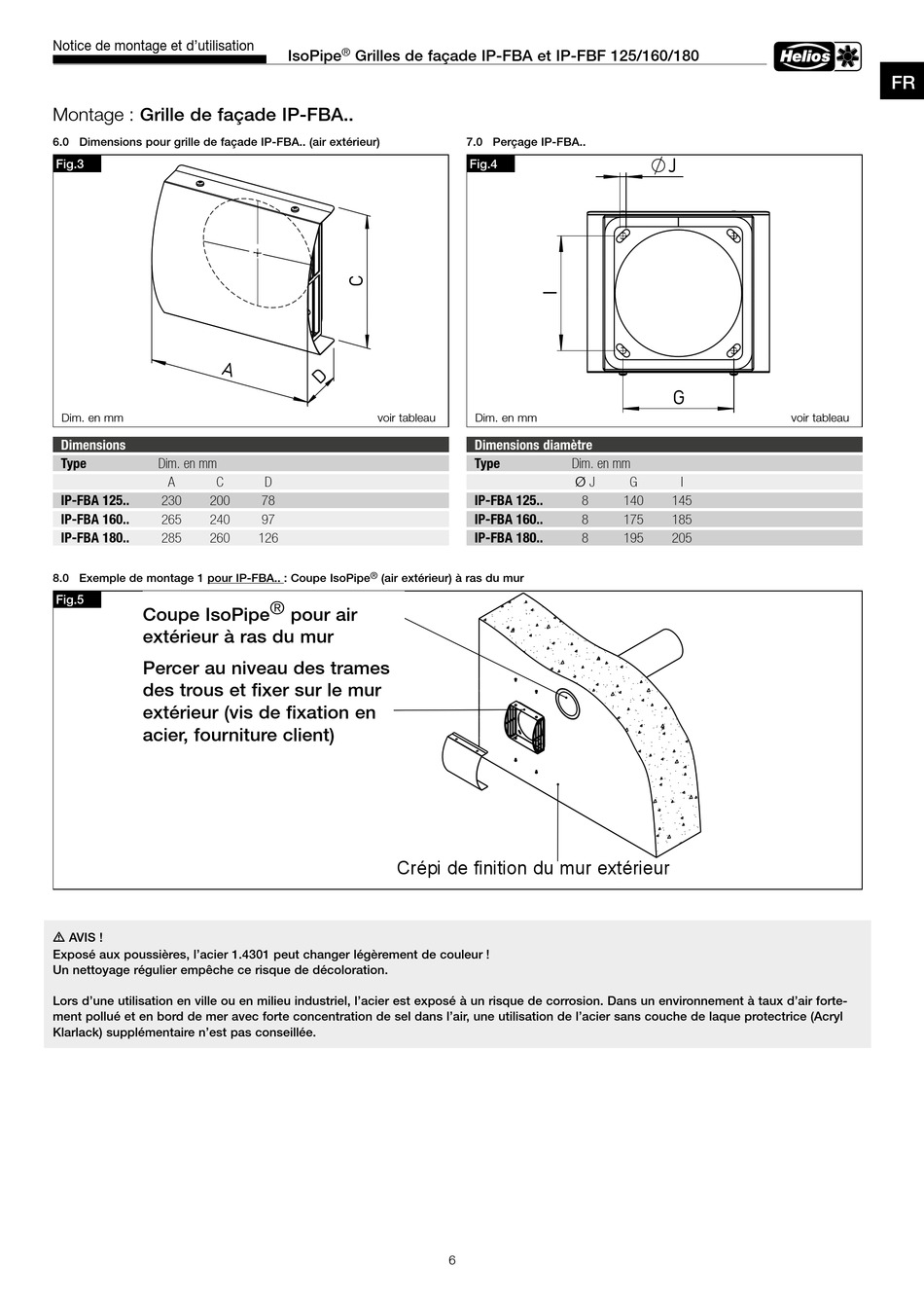

Montage : Grille de façade IP-FBA..
6.0 Dimensions pour grille de façade IP-FBA.. (air extérieur)
Fig.3
Dim. en mm
Dimensions
Type
Dim. en mm
A
C
IP-FBA 125..
230
200
IP-FBA 160..
265
240
IP-FBA 180..
285
260
8.0 Exemple de montage 1 pour IP-FBA.. : Coupe IsoPipe
IsoPipe Außenluft
Fig.5
Coupe IsoPipe ® pour air
wandbündig abschneiden
extérieur à ras du mur
Percer au niveau des trames
Bohrbild vom Rahmen
abbohren, und an der
des trous et fixer sur le mur
Außenwand befestigen.
extérieur (vis de fixation en
(Befestigungsschrauben
acier, fourniture client)
aus Edelstahl bauseits)
m AVIS !
Exposé aux poussières, l'acier 1.4301 peut changer légèrement de couleur !
Un nettoyage régulier empêche ce risque de décoloration.
Lors d'une utilisation en ville ou en milieu industriel, l'acier est exposé à un risque de corrosion. Dans un environnement à taux d'air forte-
ment pollué et en bord de mer avec forte concentration de sel dans l'air, une utilisation de l'acier sans couche de laque protectrice (Acryl
Klarlack) supplémentaire n'est pas conseillée.
IsoPipe
®
Grilles de façade IP-FBA et IP-FBF 125/160/180
voir tableau
D
78
97
126
®
(air extérieur) à ras du mur
Crépi de finition du mur extérieur
7.0 Perçage IP-FBA..
Fig.4
Dim. en mm
Dimensions diamètre
Type
Dim. en mm
Ø J
IP-FBA 125..
8
IP-FBA 160..
8
IP-FBA 180..
8
Außenwand Fertigputz
6
J
G
voir tableau
G
I
140
145
175
185
195
205
