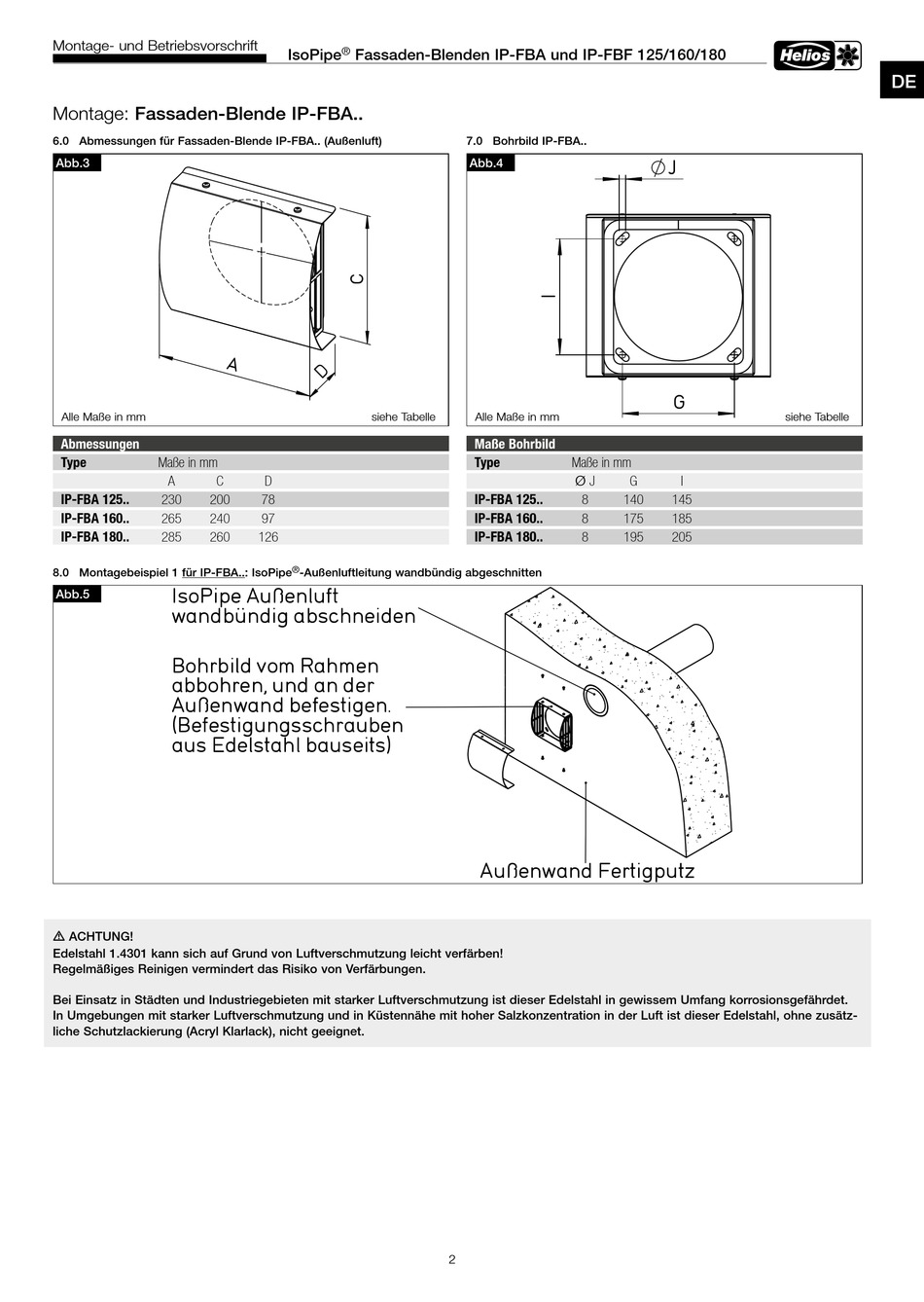

Montage- und Betriebsvorschrift
Montage: Fassaden-Blende IP-FBA..
6.0 Abmessungen für Fassaden-Blende IP-FBA.. (Außenluft)
Abb.3
Alle Maße in mm
Abmessungen
Type
Maße in mm
A
C
IP-FBA 125..
230
200
IP-FBA 160..
265
240
IP-FBA 180..
285
260
8.0 Montagebeispiel 1 für IP-FBA..: IsoPipe
IsoPipe Außenluft
Abb.5
wandbündig abschneiden
Bohrbild vom Rahmen
abbohren, und an der
Außenwand befestigen.
(Befestigungsschrauben
aus Edelstahl bauseits)
m ACHTUNG!
Edelstahl 1.4301 kann sich auf Grund von Luftverschmutzung leicht verfärben!
Regelmäßiges Reinigen vermindert das Risiko von Verfärbungen.
Bei Einsatz in Städten und Industriegebieten mit starker Luftverschmutzung ist dieser Edelstahl in gewissem Umfang korrosionsgefährdet.
In Umgebungen mit starker Luftverschmutzung und in Küstennähe mit hoher Salzkonzentration in der Luft ist dieser Edelstahl, ohne zusätz-
liche Schutzlackierung (Acryl Klarlack), nicht geeignet.
IsoPipe
®
Fassaden-Blenden IP-FBA und IP-FBF 125/160/180
siehe Tabelle
D
78
97
126
®
-Außenluftleitung wandbündig abgeschnitten
7.0 Bohrbild IP-FBA..
Abb.4
Alle Maße in mm
Maße Bohrbild
Type
Maße in mm
Ø J
IP-FBA 125..
8
IP-FBA 160..
8
IP-FBA 180..
8
Außenwand Fertigputz
2
J
G
siehe Tabelle
G
I
140
145
175
185
195
205
