Montage- und Betriebsvorschrift
DE
Montage: Fassaden-Blende IP-FBF..

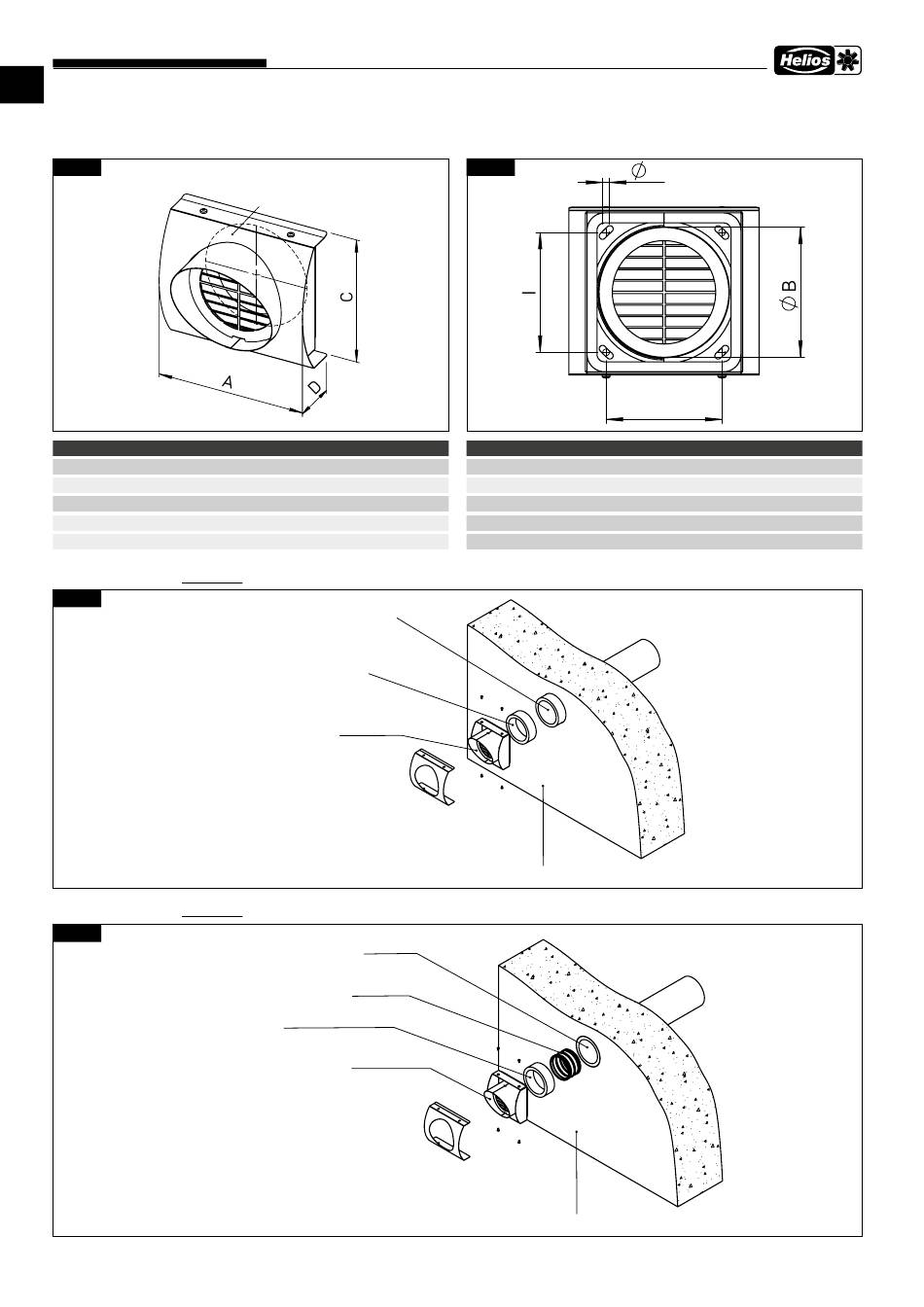

9.0 Abmessungen für Fassaden-Blende IP-FBF.. (Fortluft)
Abb.6
Alle Maße in mm
Abmessungen
Type
Maße in mm
A
IP-FBF 125..
230
IP-FBF 160..
265
IP-FBF 180..
285
11.0 Montagebeispiel 1 für IP-FBF..: IsoPipe
Abb.8
IsoPipe Fortluft mit 50 mm
Überstand zur Wand ablängen
Zuschnitt IsoPipe entfernen
Bohrbild vom Rahmen
abbohren, und an der
Außenwand befestigen.
(Befestigungsschrauben
aus Edelstahl bauseits)
12.0 Montagebeispiel 2 für IP-FBF..: IsoPipe
Abb.9
IsoPipe Fortluft
wandbündig abschneiden
Rohrverbinder (bauseits)
Zuschnitt IsoPipe
Bohrbild vom Rahmen
abbohren, und an der
Außenwand befestigen.
(Befestigungsschrauben
aus Edelstahl bauseits)
IsoPipe
®
Fassaden-Blenden IP-FBA und IP-FBF 125/160/180
Fortluft
Innen-ø B
siehe Tabelle
Ø B
C
D
157
200
78
192
240
97
212
260
126
®
-Fortluftleitung mit Überstand zur Wand
®
-Fortluftleitung wandbündig abgeschnitten mit Rohrverbinder
10.0 Bohrbild IP-FBF..
Abb.7
Alle Maße in mm
Maße Bohrbild
Type
Maße in mm
Ø B
IP-FBF 125..
157
IP-FBF 160..
192
IP-FBF 180..
212
Außenwand Fertigputz
Außenwand Fertigputz
3
J
G
siehe Tabelle
Ø J
G
I
8
140
145
8
175
185
8
195
205
