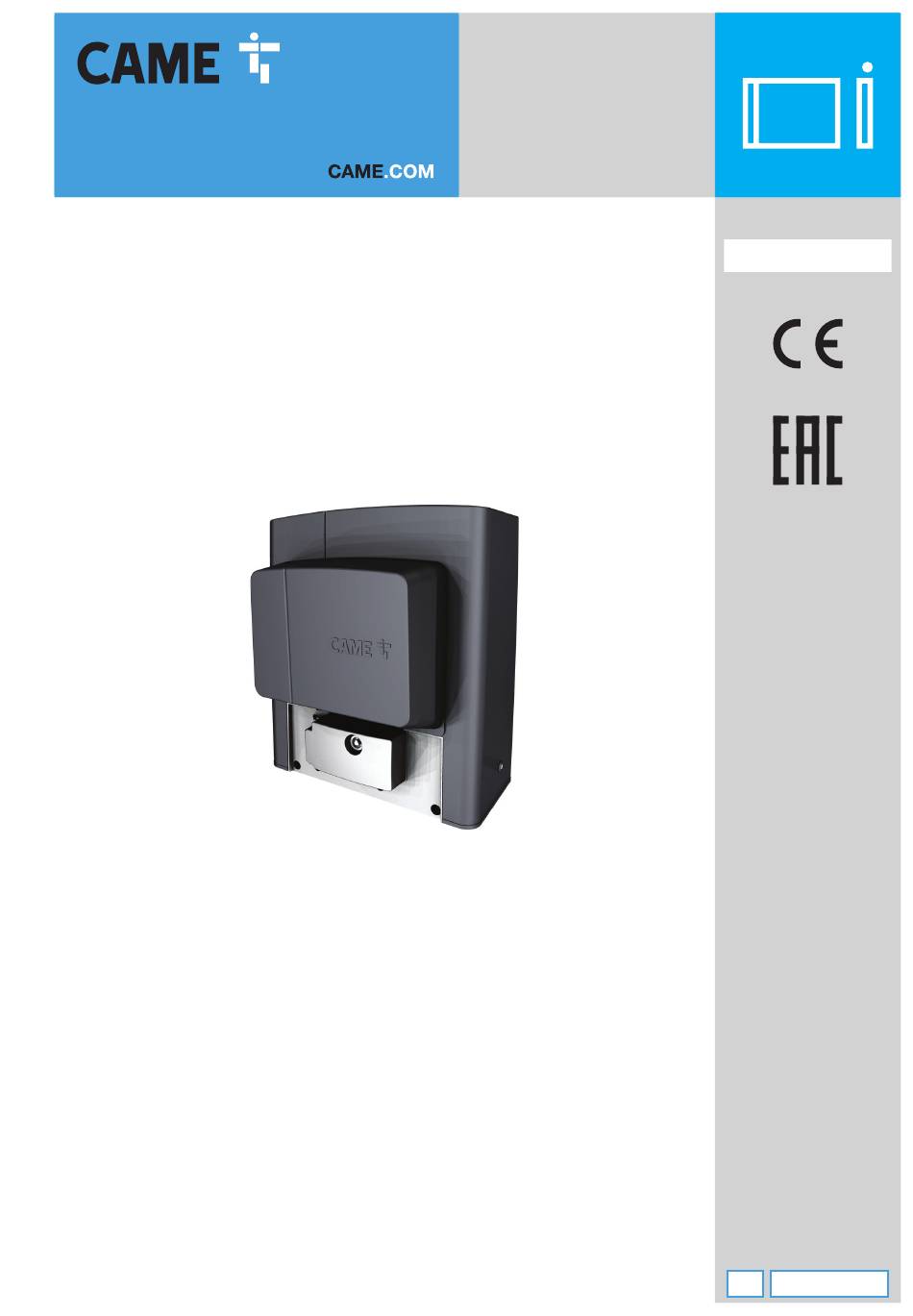

- Seite 1 FA01295-DE Schiebetorantriebe BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS BKS08ALS BKS12ALS BKS18ALS BKS22ALS MONTAGEANLEITUNG Deutsch...
- Seite 3 Maschine eingebauten Produkte auszuhändigen. • Das Produkt darf nur in der Originalverpackung des Herstellers und in geschlossenen Räumen (Eisenbahnwaggons, Container, geschlossene Fahrzeuge) transportiert werden. • Wenn das Produkt nicht ordnungsgemäß funktioniert, nicht mehr verwenden und den Kundendienst unter https://www.came.com/global/en/contact- us oder unter der auf der Website angegebenen Telefonnummer kontaktieren.
- Seite 4 ABBAU UND ENTSORGUNG CAME S.p.A. wendet im Betrieb das Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt an. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien ist, durch Beachtung der Entsorgungsangaben weiterzuführen: ENTSORGUNG DER VERPACKUNG Die Bestandteile der Verpackung (Pappe, Kunststoff usw.) können, getrennt gesammelt, mit dem normalen Hausmüll entsorgt werden.
- Seite 5 Die Maßangaben sind, wenn nicht anders angegeben, in Millimetern. Beschreibung 801MS-0070 BKS08AGS - 230 V Antrieb mit Steuerung (mit Display zur Programmierung), integriertem Funkdecoder und mechanischen Endschaltern für Schiebetore bis 800 kg Gewicht und 20 m Torweite. Abdeckung, grau RAL7024. 801MS-0080 BKS12AGS - 230 V Antrieb mit Steuerung (mit Display zur Programmierung), integriertem Funkdecoder und mechanischen Endschaltern für Schiebetore bis 1200 kg...
- Seite 6 Beschreibung der Bestandteile Antrieb Deckel Platinenhalterung Frontabdeckung Steuerung Motor Endlagenschalter Gebläse* Trafo Kondensator Haltebeschläge für Zusatzgeräte (optional) Mechanischer Endschalter Entriegelungsklappe Montageplatte Befestigungsschrauben * Nur für BKS08AGS...
- Seite 7 Steuerung Die Funktionen der Ein- und Ausgangskontakte, die Zeiteinstellungen und die Benutzerverwaltung werden auf dem Display eingestellt und angezeigt. Sämtliche Anschlüsse werden durch Feinsicherungen geschützt. Um den ordnungsgemäßen Betrieb zu gewährleisten, MUSS DIE STROMZUFUHR GETRENNT und ggf. die Notbatterien entfernt werden. Vor Eingriffen an der Steuerung die Stromzufuhr unterbrechen und die Notbatterien entfernen (sofern vorhanden).
- Seite 8 Abmessungen Verwendungsbeschränkungen MODELLE BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS BKS08ALS BKS12ALS BKS18ALS BKS22ALS Max. Torflügelweite (m) Max. Torflügelgewicht (kg) 1200 1800 2200 1800 1200 1800 2200...
- Seite 9 Technische Daten MODELLE BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS Betriebsspannung (V - 50/60 Hz) 230 AC 230 AC 230 AC 230 AC 120 AC Spannungsversorgung Motor (V) 230 AC 230 AC 230 AC 230 AC 120 AC Verbrauch im Stand-By (W) Leistung (W) Kondensator (μF)
- Seite 10 Betriebszyklen Die Berechnung der Betriebszyklen bezieht sich auf ein Tor mit gleitendem Teil in Standardlänge, das ordnungsgemäß montiert wurde und keine mechanischen Störungen und/oder Reibungen aufweist; gemessen bei Umgebungstemperatur 20°C - siehe EN 60335-2-103. MODELLE BKS08AGS BKS12AGS BKS18AGS BKS22AGS BKS18RGS Betriebszyklen/Stunde (Nr.)
- Seite 11 Kabeltypen und Mindeststärken Kabellänge (m) bis 20 von 20 bis 30 Betriebsspannung 230 V AC 3G x 1,5 mm2 3G x 2,5 mm2 Betriebsspannung, Antrieb 230 V AC 3G x 1,5 mm2 3G x 2,5 mm2 Mikro-Endschalter *Nr. x 0,5 mm2 *Nr.
- Seite 12 INSTALLATION Die folgenden Abbildungen dienen nur als Beispiel. Der für die Montage des Antriebs und der Zusatzgeräte nötige Raum hängt vom Standort ab. Der Monteur wählt die beste Lösung. Die Abbildungen beziehen sich auf einen links montierten Antrieb. Vorher durchzuführen Eine Grube für die Verschalung graben.
- Seite 13 Die enthaltenen Schrauben in die Bodenplatte stecken. Die Schrauben mit den enthaltenen Muttern fixieren. Die vorgeprägten Fundamentanker mit einem Schraubendreher herausziehen. Die Bodenplatte in das Rundstahlnetz stecken. Die Rohre müssen durch die dafür vorgesehenen Löcher gesteckt werden. UNI 5739 12 X 70 Die Bodenplatte platzieren, dabei die in der Abbildung angegebenen Abmessungen einhalten.
- Seite 14 Die Muttern von den Schrauben entfernen. Stromkabel in die Leerrohre stecken, bis sie ca. 600 mm herausragen. Vorbereitung des Antriebs Den vorderen Deckel entfernen. Abdeckung des Antriebs entfernen. Den Antrieb auf die Montageplatte stellen. Die Stromkabel müssen unter dem Antriebsgehäuse verlaufen Den Antrieb mithilfe der Gewindestifte 5÷10 mm von der Montageplatte anheben, um gegebenenfalls spätere Einstellungen zwischen Antriebsrad und Zahnstange vorzunehmen.
- Seite 15 Befestigung der Zahnstange Antrieb entriegeln. Die Zahnstange auf das Zahnrad legen. Zahnstange in ihrer ganzen Länge am Tor befestigen oder anschweißen. Um die verschiedenen Zahnstangenmodule zusammenzubauen, einen Zahnstangenrest verwenden und mithilfe von zwei Schraubzwingen unter der Nahtstelle befestigen. Einstellung Zahnrad-Zahnstange Das Tor von Hand öffnen und schließen.
- Seite 16 Befestigung des Antriebs Erst nach Einstellung der Kopplungsdistanz zwischen Zahnrad und Zahnstange befestigen. Den Antrieb mit Unterlegscheiben und Muttern an der Montageplatte befestigen. Festlegung der Endlagen Tor öffnen. Die Betätigung des Auflauf-Endschalters in die Zahnstange stecken. Die Feder muss den Mikroschalter schalten. Die Betätigung des Auflauf-Endschalters mit den (enthaltenen) Gewindestiften fixieren.
- Seite 17 Tor schließen. Die Betätigung des Zulauf-Endschalters in die Zahnstange stecken. Die Feder muss den Mikroschalter schalten. Die Betätigung des Zulauf-Endschalters mit den (enthaltenen) Gewindestiften fixieren. ~ 20 mm...
- Seite 18 VERDRAHTUNG Verlegung der Stromkabel Die Verdrahtung gemäß den derzeit geltenden Vorschriften durchführen. Elektrische Leitungen dürfen nicht mit Teilen, die während des Betriebs heiß werden könnten (z.B.: Motor, Trafo) in Berührung kommen. Kabelverschraubungen an der Platinenhalterung 120 / 230 V AC 50/60 Hz 10 11 TS 1 U V W E1 EX W L1T L2T CT VS VF...
- Seite 19 Ausgang Spannungsversorgung Zusatzgeräte Die Ausgangsspannung beträgt normalerweise 24 V AC. Die Gesamtstromaufnahme der verbundenen Zusatzgeräte darf nicht über 20 W liegen. 10 11 TS 1 Drehmomentbegrenzer Grauer Draht Brauner Draht Roter Draht Schwarzer Draht Weißer Draht Zur Veränderung des Drehmoments, den angegebenen Faston in eine der 4 Stellungen schieben;...
- Seite 20 Befehlsgeräte Codeschloss Kartenleser Transponderleser STOPP-Taster (NC-Kontakt) Die Antriebsbewegung wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen. Wenn er verwendet wird, den Kontakt während der Programmierung aktivieren. Siehe Funktion [F1 - Notstopp]. Befehlsgeber (Kontakt NO) Öffnung Bei aktiviertem [Totmannbetrieb - F6] muss das Steuergerät im AUF-Modus angeschlossen werden.
- Seite 21 Sicherheitsgeräte Während der Programmierung, die Aktion, die das am Eingangskontakt angeschlossene Gerät durchführen soll, konfigurieren. Sicherheitsgeräte an CX und/oder CY anschließen. Wenn sie verwendet werden, müssen die Kontakte CX und/oder CY während der Programmierung aktiviert werden. Siehe Funktion [F2] und/oder [F3]. DELTA Lichtschranken DELTA Lichtschranken Standardverbindung...
- Seite 22 DXR - DLX Lichtschranken DXR - DLX Lichtschranken Standardverbindung Anschluss mit Sicherheitstest Siehe Funktion [Sicherheitstest]. 10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 TS 1 2 3 3P 4 5 7 CX CY 10 11 OUT 10 11 SY 10 11 OUT 10 11 SY...
- Seite 23 PROGRAMMIERUNG Beschreibung der Programmiertaster Mit ESC Mit der ESC-Taste können Sie. Aus dem Menü aussteigen Änderungen abbrechen Zum vorherigen Bildschirm zurückkehren Den Antrieb stoppen Mit den Tasten < > Mit den Tasten < > können Sie. Die Menüpunkte durchscrollen Einen Wert erhöhen/senken Den Antrieb schließen oder öffnen Mit ENTER Mit der ENTER-Taste können Sie.
- Seite 24 Totmannbetrieb Bei aktivierter Funktion wird die Antriebsbewegung (Auflauf Kontakt 2-3 oder Zulauf Kontakt 2-4) unterbrochen, sobald das Befehlsgerät losgelassen wird. Wenn diese Funktion aktiviert ist, werden alle anderen Befehlsgeräte ausgeschlossen. Totmannbetrieb OFF (Werkseinstellung) Eingangskontakt 2-7 Zuordnung eines Schaltbefehls zum auf 2-7 angeschossenen Gerät. Eingangskontakt 2-7 0 = Schritt-Schritt (Werkseinstellung) - Erster Schaltbefehl = Öffnung und zweiter Schaltbefehl = Schließen.
- Seite 25 Vorblinkdauer Die Vorblinkdauer der auf E1-W angeschlossenen Blinkleuchte vor jedem Torlauf wird eingestellt. Vorblinkdauer OFF (Werkseinstellung) Von 1 bis 10 Sekunden Einschaltdauer Orientierungsleuchte Es wird eingestellt, wie viele Sekunden die (als Orientierungsleuchte konfigurierte) Zusatzleuchte nach dem Öffnen oder Schließen eingeschaltet bleibt. Einschaltdauer Orientierungsleuchte von 60 bis 180 Sekunden (Werksteinstellung 60) RSE-Kommunikation...
- Seite 26 RIO ED T1 Es ist möglich einem kabellosen Sicherheitsgerät eine der vorgesehenen Funktionen zuzuordnen. Die Funktion ist nur dann sichtbar, wenn die Schnittstellenplatine für RIO CONN vorhanden ist. RIO ED T1 OFF (Werkseinstellung) P0 = Der Torlauf wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen.
- Seite 27 Benutzer löschen Ein registrierter Benutzer wird gelöscht. Benutzer löschen Mit den Pfeiltastern die Nummer des Benutzers, der gelöscht werden soll, auswählen. Alternativ dazu können Sie das dem zu löschenden Benutzer zugeordnete Bediengerät betätigen. Mit ENTER bestätigen. Der Schriftzug CLr bestätigt den Löschvorgang. Alle löschen Alle registrierten Benutzer werden gelöscht.
- Seite 28 FEHLERMELDUNGEN Sicherheitstest fehlgeschlagen Fehler, Betriebszeit Fehler: Entriegelungsklappe offen Hinderniserfassung im Zulauf Hinderniserfassung im Auflauf Höchstzahl hintereinander erfolgter Hinderniserfassungen überschritten Handsender nicht kompatibel Kommunikationsstörung des kabellosen Systems Kabelloses System ist nicht konfiguriert ABSCHLIESSEND...
- Seite 29 PARALLELSCHALTUNG Ein Befehlsgerät für zwei verbundene Antriebe. Verdrahtung Die beiden Steuerungen mit einem Kabel des Typs UTP CAT 5 verbinden. In beide Steuerungen ein RSE-Modul aufstecken. Die Geräte und Zusatzgeräte verdrahten. Die Geräte und Zusatzgeräte werden mit der als MASTER eingestellten Steuerung verbunden. Für den elektrischen Anschluss von Geräten und Zubehör siehe Kapitel ELEKTRISCHE ANSCHLÜSSE.
