960 SEQUENTIAL CONTROLLER
Fonctionnement en 24 étapes

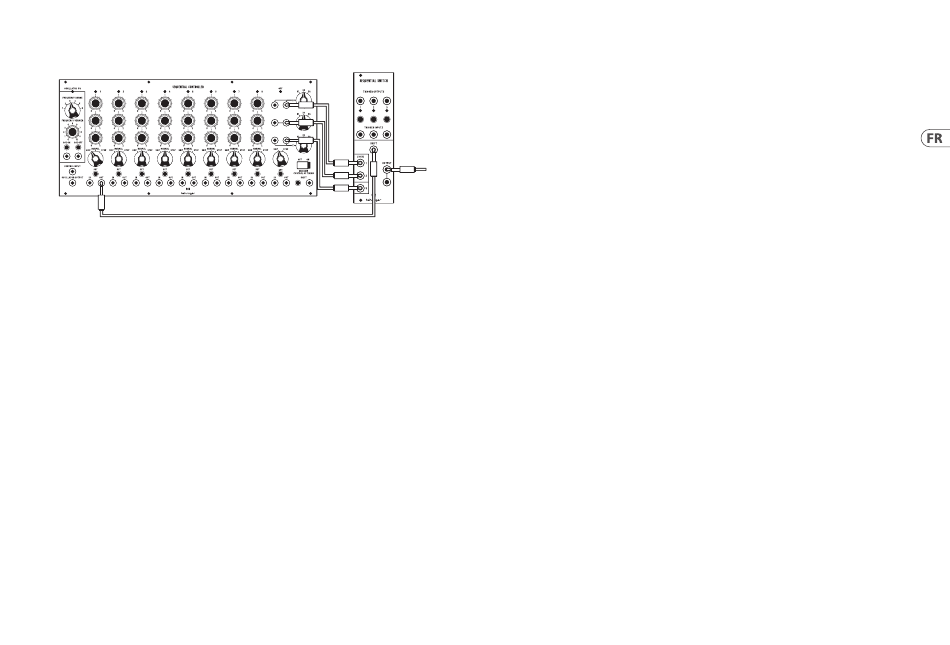

El propósito principal del módulo de conmutación secuencial 962 es seleccionar
alternativamente entre las 3 filas de salida del 960 para crear una secuencia de
24 etapas. Conecta el jack de salida del disparador de la etapa 1 a la entrada
SHIFT del 962. Conecta las 3 filas de salida A, B, C del 960 a las 3 entradas SIG del
962. Ahora la salida del 962 será la salida del secuenciador de 24 etapas, o dejará
fuera el cable de conexión de la fila C para 16 pasos.
Procedimiento de ajuste
1. Encienda el módulo 960 y presione el botón OSC ON. Deje que la unidad se
caliente durante unos minutos.
2. Prepare los siguientes ajustes de control:
a. Ponga el interruptor de CONTROL DE TIEMPO DE 3RD FILA en apagado.
b. Coloque el interruptor giratorio de FRECUENCIA en 6 en la escala.
c. Asegúrese de que no haya ningún conector conectado a la ENTRADA DE
CONTROL del oscilador.
3. Configure el VERNIER DE FRECUENCIA para exactamente 100 Hz en la SALIDA
DEL OSCILADOR medida con un medidor de frecuencia preciso y ajuste el
AJUSTE DEL CICLO DE TRABAJO para un ciclo de trabajo del 90%.
4. Ajuste la escala de alta frecuencia del oscilador 960 de la siguiente manera:
a. Aplique exactamente +2.0 VCC al enchufe CONTROL INPUT (se puede
usar un módulo 921A para suministrar +2.0 VCC o usar una fuente
similar de voltaje estable de baja impedancia).
b. Ajuste el potenciómetro 960 SCALE ADJ a 400 Hz, luego retire la entrada
de +2,00 V y reajuste el 960 FREQ VERNIER a 100 Hz.
c. Repita este ciclo hasta que tanto 100 Hz como 400 Hz tengan una
precisión de ± 1 Hz cuando el +2,00 VCC esté conectado y desconectado
del enchufe CONTROL INPUT.
OUT TO
ANOTHER
MODULE
5. Ajuste la escala de baja frecuencia del oscilador 960 de la siguiente manera:
a. Aplique exactamente -2,0 V CC al enchufe CONTROL INPUT (se puede
usar un módulo 921A para suministrar -2,00 V CC o usar una fuente
similar de voltaje estable de baja impedancia).
b. Ajuste el potenciómetro 960 LOW END ADJ a 25 Hz, luego retire la
entrada de -2,00 V y reajuste el 960 FREQ VERNIER a 100 Hz.
c. Repita este ciclo hasta que tanto 100 Hz como 25 Hz tengan una
precisión de ± 1 Hz cuando el -2,00 VCC esté conectado y desconectado
del enchufe CONTROL INPUT.
6. Configure la frecuencia alta máxima del oscilador 960 de la siguiente manera:
a. Asegúrese de que no haya ningún conector conectado a CONTROL INPUT.
b. Ajuste el FREQUENCY VERNIER completamente en el sentido de las
agujas del reloj (10 en la escala).
c. Ajuste el trimmer FREQUENCY ADJUST para establecer exactamente 500
Hz en la SALIDA DEL OSCILADOR.
d. Aplique exactamente +2.0 VCC al conector CONTROL INPUT (esto puede
detener el funcionamiento del oscilador).
e. Ajuste el potenciómetro FREQ STOP ADJ hasta que el oscilador comience
a funcionar y establezca la frecuencia máxima en alrededor de 550 Hz.
f. Desconecte la ENTRADA DE CONTROL +2.0 VDC y verifique que la
frecuencia del oscilador sea de 500 Hz. Ajuste el potenciómetro
FREQUENCY ADJUST si es necesario.
g. Aplique exactamente +2.0 VCC a la toma CONTROL INPUT, si el oscilador
permanece funcionando, el recorte está completo. Si no es así, repita
según sea necesario.
