11.2.3 Ansteuerung externes Heizelement
Ausgangssignal
Ein / High
Aus / Low
Tr-Ts=-1°C
Tr-Ts=-10°C
Bsp: Sollwert Heizen 22 °C
•
und Raumtemperaturanstieg auf
12 °C (-10 K) => Ansteuerung des Heizelements
•
und Raumtemperaturanstieg auf
21 °C (-1 K) => Abschaltung des Heizelements
•
und Raumtemperaturabfall auf
unter 19 °C (-3 K) => Ansteuerung des Heizele-
ments
•
und Raumtemperaturabfall auf
unter 10 °C (-12 K) => Abschaltung des Heizele-
ments
Ein
Heizelement
Aus
extern
High
CN 15
Low
24

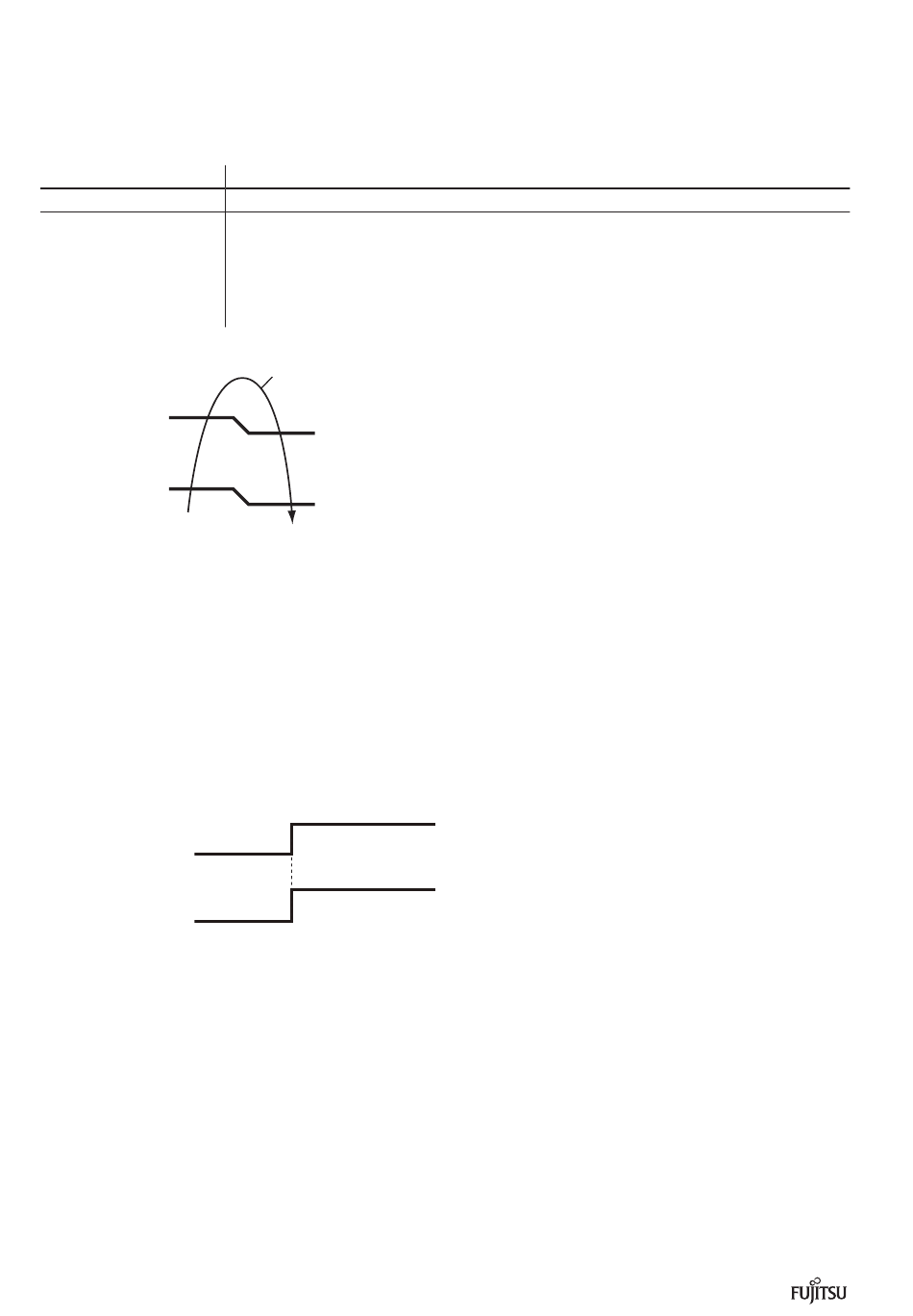

Heizelement wird entsprechend folgendem Diagramm eingeschalten
Heizelement wird entsprechend folgendem Diagramm ausgeschalten
Tr-Ts
Off
Tr-Ts=-3°C
On
Tr-Ts=-12°C
Off
Zustand
- wenn kein Heizbetrieb eingestellt wurde
- im Störfall
- Freie Kühlung
- Schutzfunktion Lüfter-Stopp
- in der Abtauphase
