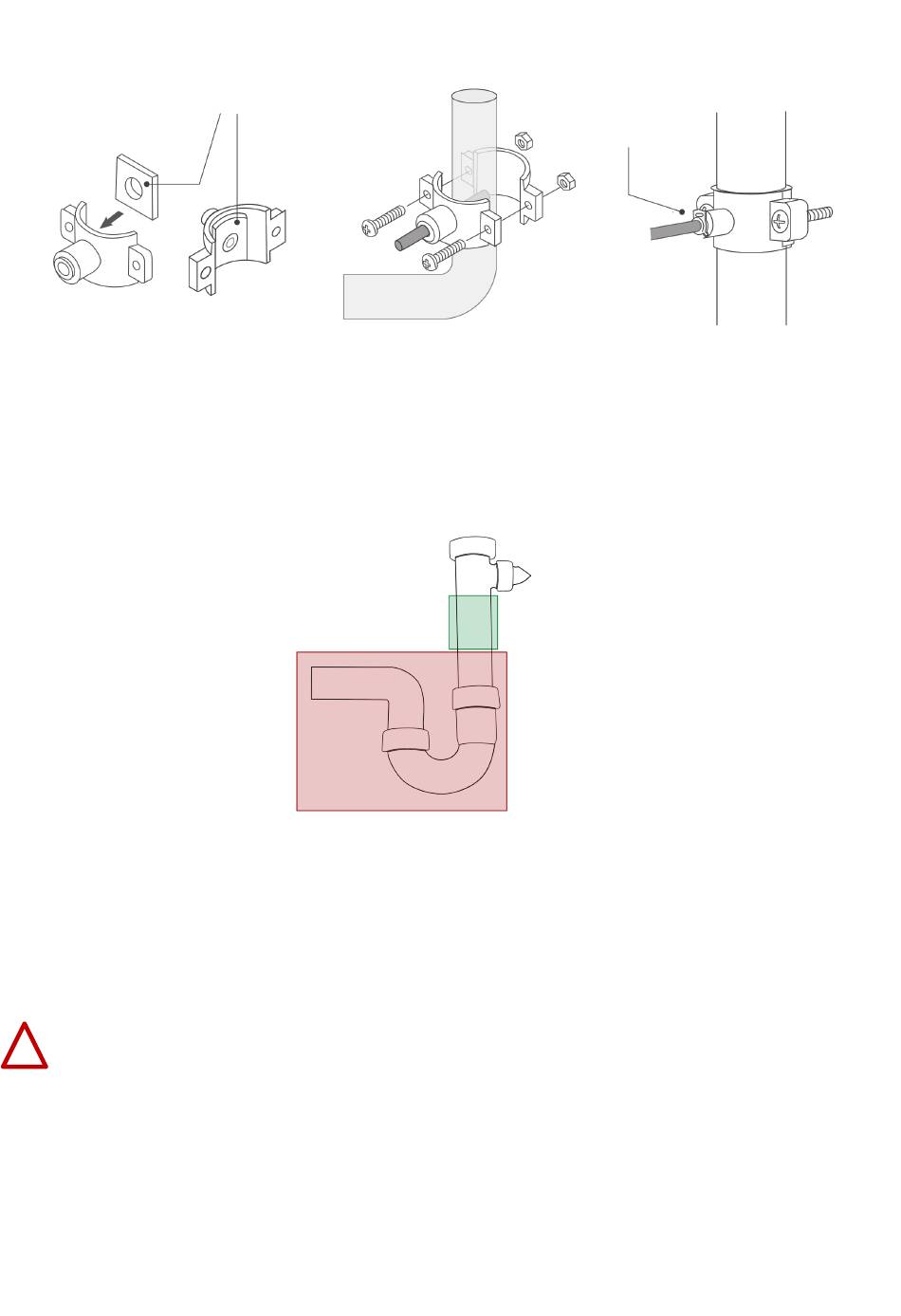

Installation der Abwasserschelle
Schaumstoffdichtung
Frontplatte
1. Klebe die Schaumstoffdichtung auf die Frontplatte der Abwasserschelle. Stelle
dabei sicher, dass das Loch der Schaumstoffdichtung mit dem Loch der Frontplatte
übereinstimmt.
2. Wähle eine möglichst hohe Stelle im senkrechten Bereich des Abflussrohrs. Diese
muss unbedingt oberhalb des Siphon Bogens liegen. Bohre dort ein 6mm Loch in
das Abflussrohr. Achte darauf, dass du nicht in die gegenüberliegende Seite des
Rohrs eindringst.
3. Schiebe nun die Frontplatte über die Bohrstelle und führe den roten ¼" Abwasser-
Schlauch in das gebohrte Loch ein. Achte darauf, dass du den Schlauch nicht zu tief
einführst. Der Schlauch sollte unter keinen Umständen die gegenüberliegende
Seite des Rohres berühren, da sonst das Abwasser nicht abfließen kann.
4. Befestige nun die hintere Platte auf dem Abflussrohr, indem du die Schrauben und
Muttern gleichmäßig anziehst, der Schlauch befindet sich dabei weiter im zuvor
gebohrten Loch.
Um einen reibungslosen Ablauf des Abwassers in das Siphon, sowie die Entlüftung
!
der Anlage zu gewährleisten, darf der Abwasserschlauch die gegenüberliegende
Wand des Ablaufrohrs nicht berühren.
5. Sichere die Verbindung mit einer blauen Sicherungsklammer.
HINWEIS
In einigen Gebieten muss der Abwasserschlauch durch einen Systemtrenner an das
Abflussrohr angeschlossen werden. Das Zubehör für den Systemtrenner ist nicht im
Lieferumfang enthalten.
Sicherungsklammer
17
