- Seite 2 1. Inhaltsverzeichnis 2. Lieferumfang 3. Einführung 4. Installation 4.1 Membran-Einbau 4.2 Filter-Einbau 4.3 Anschluss an die Armatur 4.4 Tank anschließen (nur Tankanlagen) 4.5 Wasser-Anschluss 4.6 Abwasser-Anschluss 4.7 Anschluss der Schläuche 5. Inbetriebnahme 6. Notizen 7. Wartung Rücks.
- Seite 3 Schläuche 3-Wege Adapter Wasserzufuhr Umkehrosmoseanlage Membran (3X) Armatur (opt.) Absperrhahn Membrangehäuse Schlüssel Teflon Band Tankventil (nur bei Tankanlagen) Filtergehäuseschlüssel Abwasser- Vorratstank (optional gegen schelle Aufpreis)

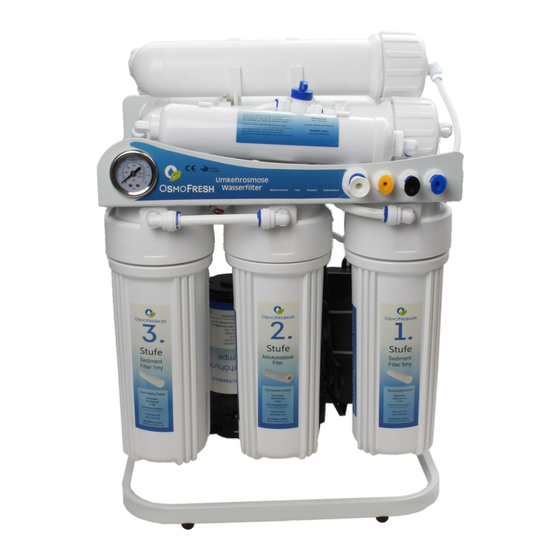

- Seite 4 Herzlichen Glückwunsch zu Ihrer neuen OsmoFresh Osmoseanlage aus der Pre- miumbaureihe Proline. Wir möchten uns bei Ihnen für das Vertrauen bedanken und wünschen Ihnen viel Freude mit Ihrem absolut reinen Osmosewasser. Sie haben sich mit OsmoFresh für einen hochwertigen Hersteller entschieden, der Ihnen nicht nur beste Wasserfilter, sondern auch einen guten Service bieten möchte.
- Seite 5 Drehen Sie die Anlage wie im Bild zu sehen zur Seite. Entfernen blauen Sicherungsclips an den 3 Membran- gehäusen, indem Sie sie nach oben heraus ziehen. Drücken Sie den weißen Si- cherungsring nach innen und ziehen Sie gleichzeitig an dem Schlauch, um ihn aus der Verbindung zu lösen (3 Mal).
- Seite 6 Öffnen Sie die Membrangehäuse und legen Sie den Deckel neben die Anlage. Setzen Sie die Membranen mit den 2 klei- nen schwarzen Gummidichtungen zuerst in die Membrangehäuse ein und schieben Sie diese bis zum Anschlag durch. Setzen Sie den Deckel wieder zurück auf das Gehäuse und schrauben Sie es im Uhrzeigersinn mit Hilfe des Memb- rangehäuse-Schlüssels wieder zu.
- Seite 7 Schieben Sie den zuvor herausgezogenen Schlauch wieder in den Anschluss am Membrandeckel hinein. Achten Sie darauf, dass der Schlauch bis zum Anschlag geschoben wird. Wiederholen Sie den Vor- gang für alle 3 Gehäuse. Schieben Sie den blauen Sicherungsclip zwischen den Sicherungsring und den Anschluss.
- Seite 8 Öffnen Sie das erste Filtergehäuse mit Hilfe des Filtergehäuseschlüs- sels. Drehen Sie dabei das Filterge- häuse nach links um es zu öffnen. Entfernen Sie jegliche Verpackung von dem Filter und setzen Sie ihn in das Gehäuse ein. Schließen Sie das Gehäuse nun wieder.
- Seite 9 Verfahren Sie bitte ebenso mit dem Filter Stufe 2. Achten Sie dabei auf richtig sitzende Dichtungs- ringe. Verfahren Sie bitte ebenso mit dem Filter Stufe 3. Achten Sie dabei auch auf richtig sitzende Dich- tungsringe. Die Anlage ist nun mit allen be- nötigten Filtereinheiten ausge- stattet und kann an der ge- wünschten Stelle eingebaut wer-...
- Seite 10 Dieser Einbau bezieht sich nur auf den Einbau eines optionalen Osmosehahnes. Wenn Sie die Anlage ohne Armatur verwenden, überspringen Sie dieses Kapitel. Haben Sie sich für eine 3 Wege Armatur entschieden, nutzen Sie bitte deren beiliegende Anleitung. Um die Armatur an der Küchenplatte zu installieren, müssen Sie ein 12 mm großes Loch in die Küchenarbeitsplatte bohren.
- Seite 11 Schieben Sie dann von unten die Dichtung und dann die Konterscheibe über die Gewinde-Stange. Ziehen Sie mit der zuvor entfernten Kontermutter die Armatur fest. Die Armatur sollte nun fest auf der Arbeitsplatte sitzen. Nehmen Sie den blauen Schlauch und stecken Sie diesen durch die Mutter.
- Seite 12 Bei Anlagen ohne Tank (Directflow) diese Seite bitte überspringen! Legen Sie um das Gewinde 6-7 Lagen Teflonband. Schrauben Sie das Tankventil auf das Ge- winde vom Tankanschluss Wählen Sie für den Tank einen geeigneten Aufstellort in der Nähe der Osmoseanla- ...
- Seite 13 Schließen Sie das Eckventil des Kaltwas- seranschlusses Ihrer vorhandenen Arma- tur. Entfernen Sie mit Hilfe einer Zange den Flexschlauch Ihrer Armatur. Überprüfen Sie, ob der Dichtungsring im Anschlussstück richtig sitzt. Schrauben Sie das Anschlussstück auf das Eckventil. ...
- Seite 14 Schrauben Sie anschließend den Flex- Schlauch der bestehenden Armatur auf das Anschlussstück. Nehmen Sie den dicken weißen Schlauch (3/8“). Schrauben Sie nun die Mutter vom Absperrhahn ab und stecken diese über den weißen Schlauch, der die Osmoseanlage mit Leitungswasser versorgt. ...
- Seite 15 Bestimmen Sie die Montagestelle für die Abwasser-Schelle. Diese muss unbedingt über dem Siphon Bogen liegen. Dieser Bereich ist hier grün gekennzeichnet Bohren Sie mit einem 6mm Bohrer ein Loch in das Siphon. Kleben Sie die Schaumstoffdichtung um das gebohrte Loch. ...
- Seite 16 Entfernen Sie den roten, bzw. transparenten Endstopfen und ste- cken Sie den Schlauch für die Was- serzufuhr in die Osmoseanlage. Für reines Wasser und Tanks Entfernen Sie den gelben Endstopfen und schließen Sie den Schlauch zum Wasser- hahn oder Vorratstank an. Sollten Sie Was- ser mit Nachfilterung aus Geschmacksgrün- den bevorzugen, lassen Sie den Stopfen auf dem Ausgang...
- Seite 17 Entfernen Sie den blauen Stopfen und stecken Sie den Osmosewasserschlauch von der Armatur in die Osmoseanlage. Hinweis: Dieser Ausgang befindet sich nach dem Nachfilter. Um einen besonders geringen Leitwert zu erhalten emp- fehlen wir den Tankausgang zu be- nutzen, da dieser vor dem Nachfilter ange- bracht ist.
- Seite 18 Bevor Sie die Wasserzufuhr öffnen, kontrollieren Sie nochmals alle Schlauchverbindungen. Diese müssen fest in der Verbindung sitzen und knick- frei verlegt worden sein. Stecken Sie den Stecker der Druckerhöhungs- pumpe in eine Steckdose. Öffnen Sie das Filterspülventil. Dieses befindet sich vor der Membran (blauer Hebel).
- Seite 19 —————————————————————————————————— —————————————————————————————————— —————————————————————————————————— ———————————————————————————————–——-- —————————————————————————————————— —————————————————————————————————— —————————————————————————————————— ———————————————————————————————–——-- —————————————————————————————————— —————————————————————————————————— —————————————————————————————————— ———————————————————————————————–——--...
- Seite 20 Bei > 7 Tage der Nichtbenutzung: Membrane vorher entnehmen und im Kühlschrank lagern Spülung des Gerätes: Bei >24 Std der Nichtbenutzung Für min. 30 Sekunden Benötigter Filterwechsel: alle 6 Monate Benötigter Membranwechsel: alle 24 Monate Hersteller der Anlagen ist die ecomstores GmbH, Gautingerstr. 6,. D-82319 Starnberg WEEE-Reg.-Nr: 62928965...
