Endress+Hauser CNGmass Technische Information Seite 12

Potenzialausgleich
Klemmen
Kabeleinführungen
Kabelspezifikation
12
Modbus RS485 eigensicher
1 2
A
B
5

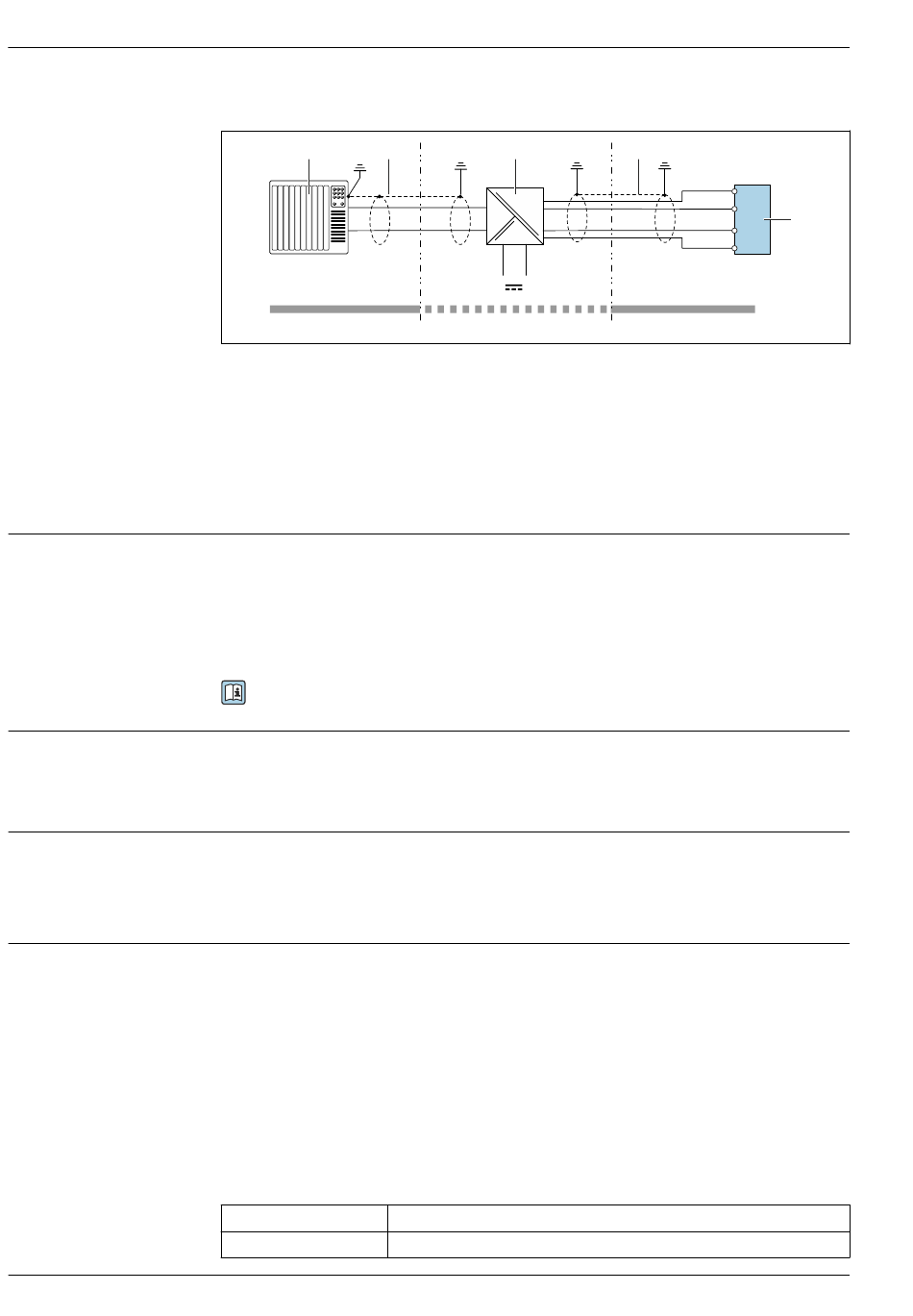

 5 Anschlussbeispiel für Modbus RS485 eigensicher
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Kabelspezifikation beachten
3 Safety Barrier Promass 100
4 Kabelspezifikation beachten
5 Nicht explosionsgefährdeter Bereich
6 Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
7 Eigensicherer Bereich
8 Messumformer
Anforderungen
Beim Potenzialausgleich:
• Betriebsinterne Erdungskonzepte beachten
• Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen
• Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen
• Für die Potenzialausgleichsverbindungen ein Erdungskabel mit dem Mindestquerschnitt von
6 mm 2 (0,0093 in 2 ) und einem Kabelschuh verwenden
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der
Ex-Dokumentation (XA) beachten.
Messumformer
Federkraftklemmen für Aderquerschnitte 0,5 ... 2,5 mm
Safety Barrier Promass 100
Steckbare Schraubklemmen für Aderquerschnitte 0,5 ... 2,5 mm
• Kabelverschraubung: M20 × 1,5 mit Kabel Ø 6 ... 12 mm (0,24 ... 0,47 in)
• Gewinde für Kabeleinführung:
• M20
• G ½"
• NPT ½"
Zulässiger Temperaturbereich
• Die im jeweiligen Land geltenden Installationsrichtlinien sind zu beachten.
• Die Kabel müssen für die zu erwartenden Minimal- und Maximaltemperaturen geeignet sein.
Energieversorgungskabel (inkl. Leiter für die innere Erdungsklemme)
Normales Installationskabel ausreichend.
Signalkabel
Modbus RS485
Standard EIA/TIA-485 spezifiziert zwei Kabeltypen (A und B) für die Busleitung, die für alle Über-
tragungsraten eingesetzt werden können. Empfohlen wird Kabeltyp A.
Kabeltyp A
Wellenwiderstand 135 ... 165 Ω bei einer Messfrequenz von 3 ... 20 MHz
3 4
A
A
B
L+
B
L-
L- L+
6
2 (20 ... 14 AWG)
2 (20 ... 14 AWG)
CNGmass
A
B
8
L+
L-
7
A0028766
