Endress+Hauser CNGmass Technische Information Seite 11

CNGmass
Gerätesicherung
Versorgungsausfall
Elektrischer Anschluss
Endress+Hauser
Safety Barrier Promass 100
Bestellmerkmal "Ausgang"
Option M: Modbus RS485, für Einsatz im eigensiche-
ren Bereich
Feinsicherung (träge) T2A
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei-
cher (HistoROM DAT) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

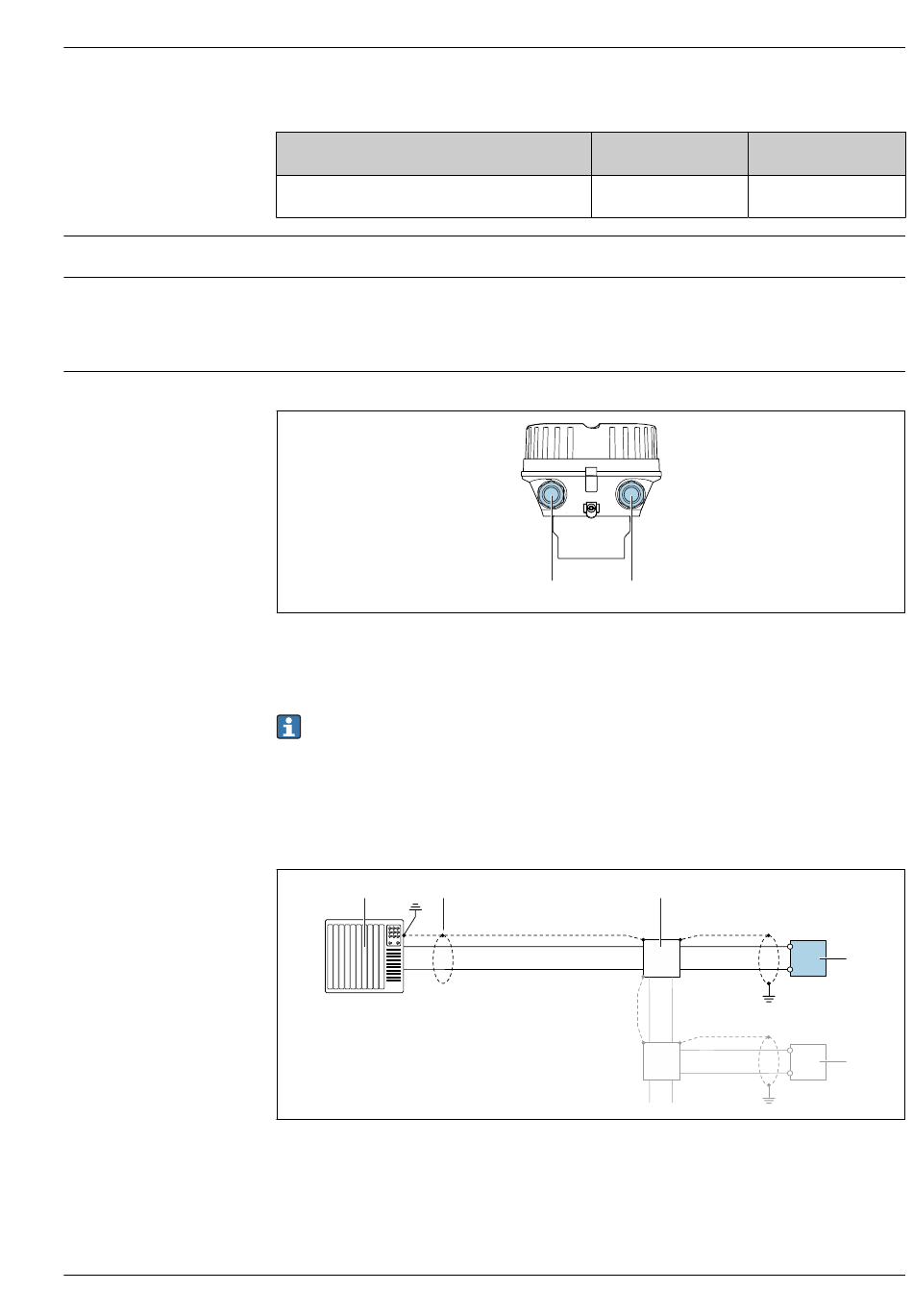

Anschluss Messumformer
A Gehäuseausführung: Kompakt, beschichtet, Alu
1 Kabeleinführung für Signalübertragung
2 Kabeleinführung für Versorgungsspannung
Klemmenbelegung →  8
Anschlussbeispiele
Modbus RS485
Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 2
A
B
 4 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm einseitig. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderun-
gen; Kabelspezifikation beachten →  12
3 Verteilerbox
4 Messumformer
Maximale
Stromaufnahme
230 mA
A
1 2
3
Maximaler
Einschaltstrom
10 A (< 0,8 ms)
A0030221
A
4
B
A
4
B
A0028765
11
