BATTERIE & WECHSELRICHTER
CAN-Anschluss
Pin Nr.
Definition
1
Wechselrichter_CANH
2
Wechselrichter_CANL
3
CANGND
4
NC
5
NC
6
NC
7
NC
8
NC
2) Vergewissern Sie sich, dass der Batterie-Gleichstromunterbrecher in der Position "AUS" steht.
3) Verkabeln Sie den Strombus jeder Batterie mit dem Wechselrichter und verbinden Sie das
Wechselrichterkabel mit PV, Netz und Last.

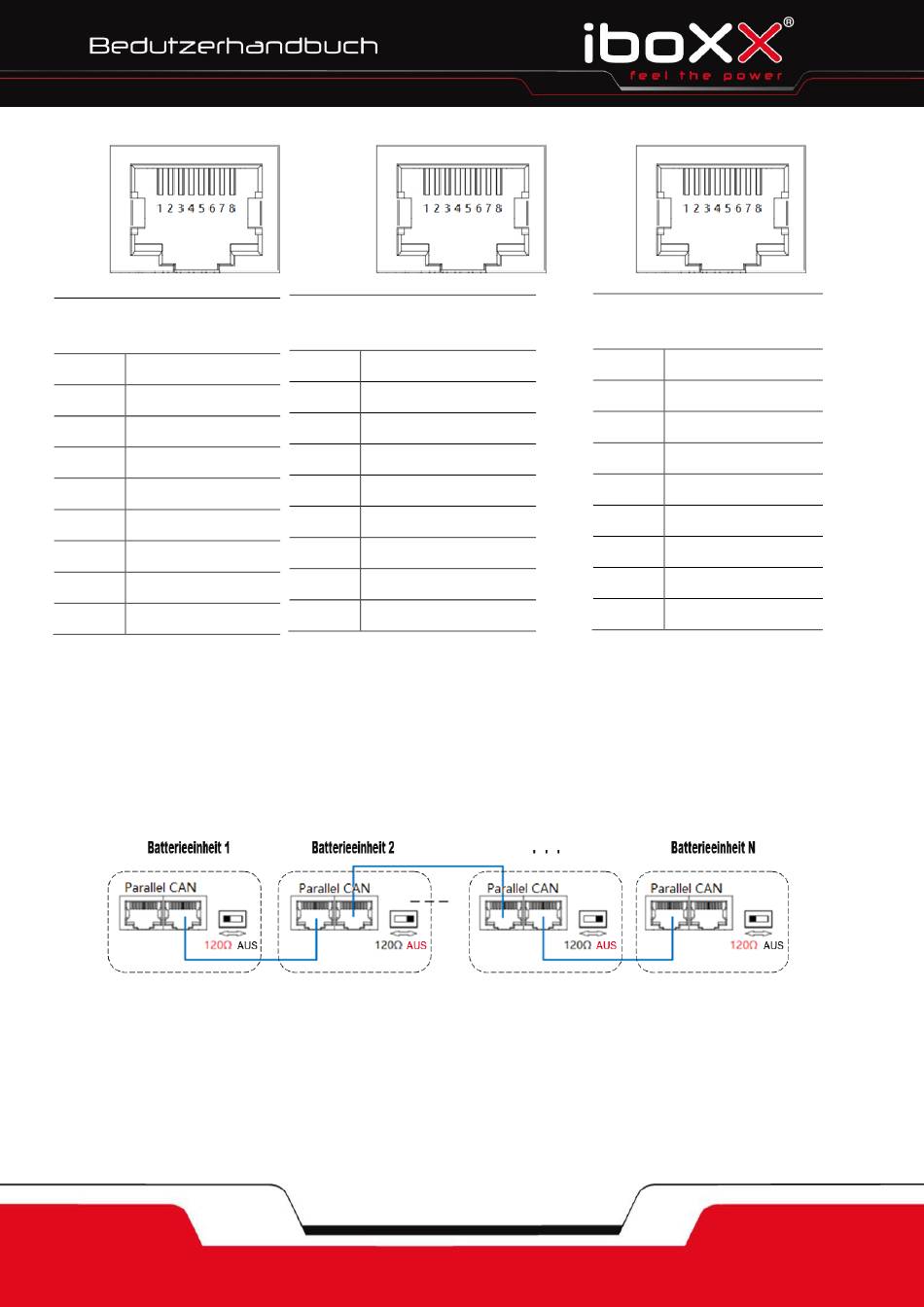

4) Verwenden Sie die RJ45-Kabel, um die parallelen CAN-Anschluss der Batterien anzuschließen, wie in
der Tabelle unten dargestellt. Vergewissern Sie sich, dass der Kommunikationsanpassungswiderstand
von zwei Klemmen (Einheit 1 und Einheit N) auf 120Ω eingestellt ist (Wählscheibe links), die anderen
sind auf AUS eingestellt.
5) Drücken Sie die Taste auf der Vorderseite jeder Batterie für 3+ Sekunden, bis alle Batterien aktiv
sind.
6) Berühren Sie das LCD der Batterien, um die "Adresseinstellung" von 1 bis N (Parallelnummer)
einzustellen (siehe Abbildung unten).
Hinweis: Wenn Sie eine einzelne Batterie ohne Parallelschaltung verwenden, müssen Sie
"Adresseinstellung" auf 0 einstellen.
BATTERIE & WECHSELRICHTER
RS485-Anschluss
Pin Nr.
Definition
1
NC
2
NC
3
Wechselrichter_RS485A
4
NC
5
Wechselrichter_RS485B
6
RS485GND
7
NC
8
NC
Seite 16 von 24
INTER-BATTERIE
Parallel CAN-Anschluss
Pin Nr.
Definition
1
BMS debug_CANH
2
BMS debug_CANL
3
CANGND
4
NC
5
NC
6
CANGND
7
Parallel_CANL
8
Parallel_CANH
