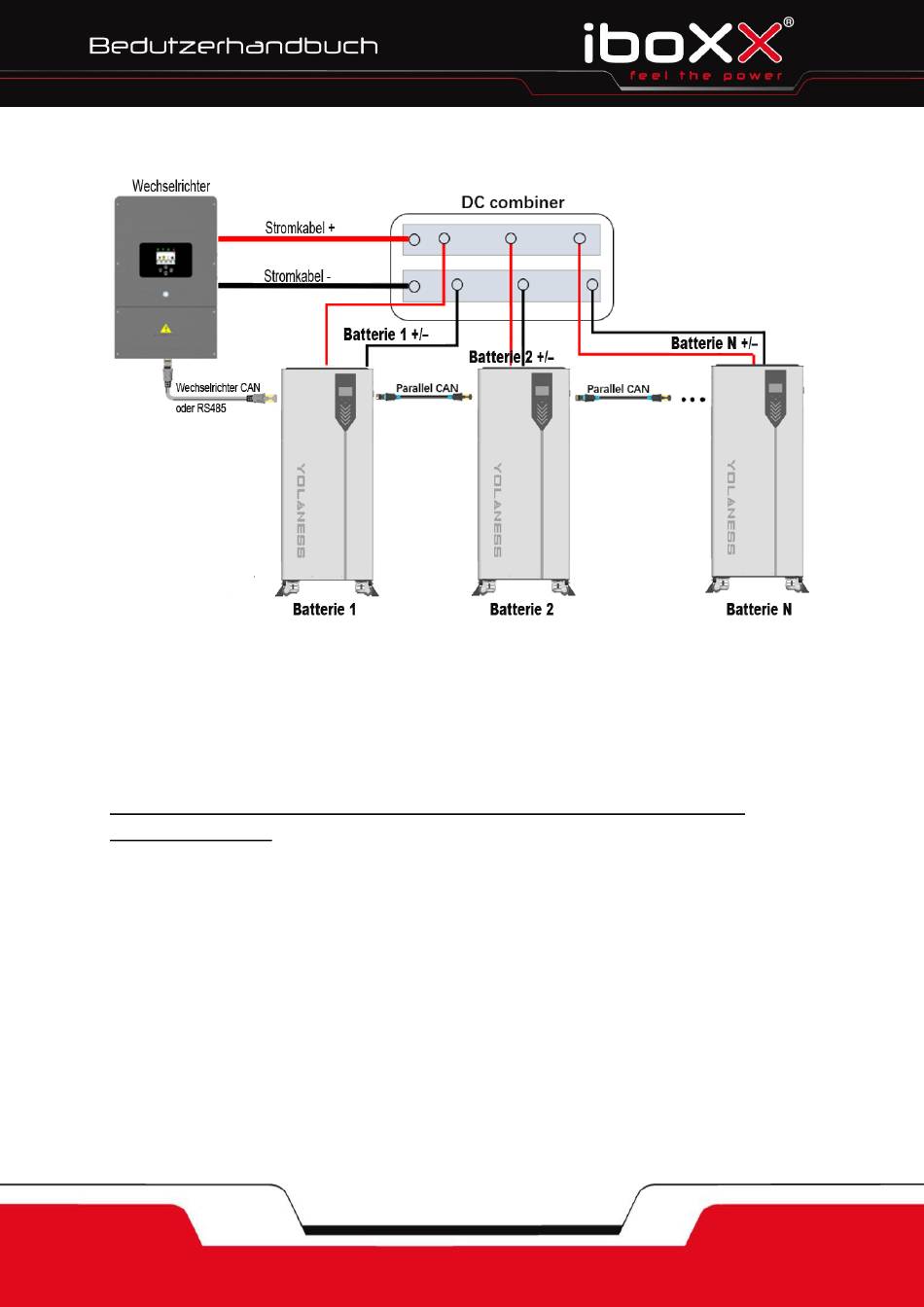

Blockschaltbild des Systems
Hinweis: Die Batterieadressennummern werden über die LCD-Anzeige eingestellt.
Bitte befolgen Sie das Verfahren zum parallelen Anschluss von iboXX ®
IES2040-Batterien
1) Bereiten Sie das Kommunikationskabel vor. Jedes Gerät wird mit 2 Stück RJ45-Kabeln geliefert
(eines für den parallelen CAN-Port zwischen den Batterien, das andere für die Kommunikation mit
dem Wechselrichter). Sollte das Kabel fehlen, vergewissern Sie sich bitte, dass das im Handel
erhältliche Kabel den folgenden Standards entspricht. Bitte beachten Sie, dass ein Standard-RS485-
Kabel verwendet wird.
Hinweis: Wechselrichter-CAN und RS485 sind optional und können je nach Wechselrichter-
Kommunikationsanschluss nur für einen von beiden verwendet werden.
Seite 15 von 24
