STARTCRAFT iboXX IES2040 Benutzerhandbuch

Lithium-eisenphosphat-batteriesystem

Werbung

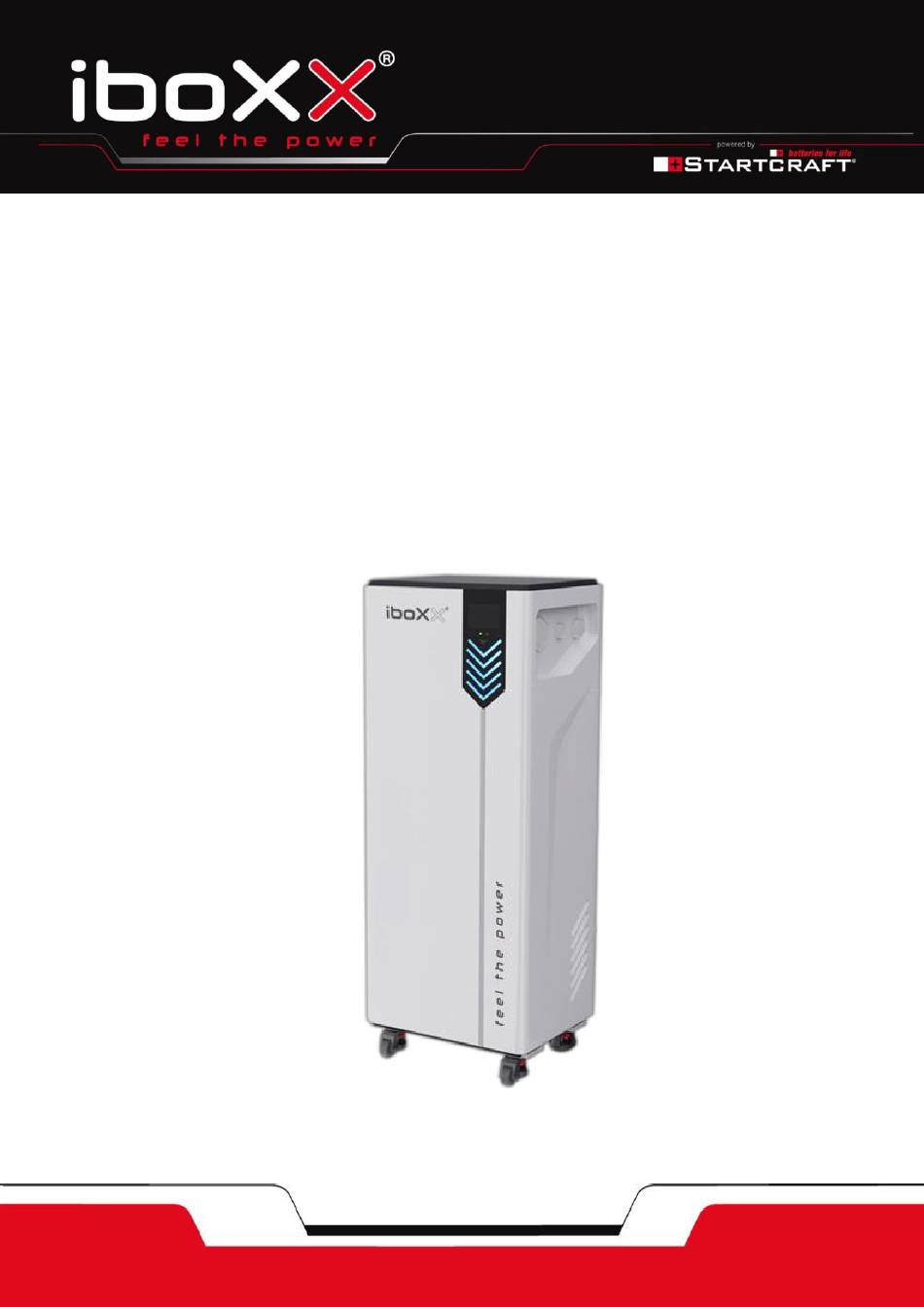

Benutzerhandbuch
IES2040
Lithium-Eisenphosphat-Batteriesystem
Seite 1 von 24

Werbung

loading

Inhaltszusammenfassung für STARTCRAFT iboXX IES2040

  • Seite 1 Benutzerhandbuch IES2040 Lithium-Eisenphosphat-Batteriesystem Seite 1 von 24...
  • Seite 2 Über das Benutzerhandbuch Die iboXX® 20kWh-Batterie verwendet die umweltfreundlichsten LiFEPO4-Zellen, wodurch Einschränkungen bei der Betriebstemperatur sowie das Risiko eines thermischen Durchgehens und eines Brandes vermieden werden. Das eingebaute intelligente Batteriemanagementsystem (BMS) integriert mehrstufige Sicherheitskonzepte: Überladungs- und Überentladungsschutz, Temperaturüberwachung, Überlastungsüberwachung und Zellenausgleich. Die iboXX®...
  • Seite 3 INHALT 1. SICHERHEITSHINWEIS ..........................4 2. TRANSPORT, HANDHABUNG UND LAGERUNG ..................6 2.1 Transport und Handhabung ........................6 2.2 Lagerung ..............................6 2.3 Reaktion auf Notfallsituationen ....................... 6 3. PRODUKTEINFÜHRUNG ..........................8 3.1 Produktname ............................8 3.2 Technische Daten ............................. 8 3.3 Produktbilder ............................
  • Seite 4 1. SICHERHEITSHINWEISE Jede Art von Störung am Produkt kann zum Auslaufen von Elektrolyt oder entflammbaren Gasen führen. Während der Installation der Batterie muss das Stromnetz und die Solareinspeisung von der Verkabelung des Energiespeichers getrennt werden. Die Verkabelung muss von qualifiziertem Personal durchgeführt werden.
  • Seite 5 Bei den meisten Batterien besteht während der Installation und der ersten Verdrahtung und des Anschlusses ein gewisses Risiko von Stromschlägen oder Funkenbildung. Das Tragen von isolierten Handschuhen, Kleidung und Schuhen sowie die Verwendung von elektrisch isolierten Werkzeugen sind bei der Arbeit mit Lithiumbatterien erforderlich. Decken Sie Schmuck oder leitende Gegenstände (Metallarmbänder, Ringe, Gürtelschnallen, Metalldruckknöpfe, Reißverschlüsse usw.) ab oder entfernen Sie sie, wenn Sie mit elektrischen oder mechanischen Geräten arbeiten.
  • Seite 6 2.3 Reaktionen auf Notsituationen Der Energiespeicher besteht aus mehreren Akkus, die so ausgelegt sind, dass Gefahren durch Ausfälle vermieden werden. STARTCRAFT kann jedoch nicht für deren absolute Sicherheit garantieren. Auslaufender Energiespeicher Wenn aus dem Speicher Elektrolyt ausläuft, vermeiden Sie den Kontakt mit der ausgelaufenen Flüssigkeit oder dem Gas.
  • Seite 7 Einatmen: Verlassen Sie den kontaminierten Bereich und suchen Sie einen Arzt auf. Kontakt mit den Augen: Augen 15 Minuten lang mit fließendem Wasser ausspülen und einen Arzt aufsuchen. Berührung mit der Haut: Waschen Sie die betroffene Stelle gründlich mit Wasser und Seife und suchen Sie einen Arzt auf.
  • Seite 8 3. PRODUKTEINFÜHRUNG 3.1 Produktname IES2040 steht für iboXX® Ernergy Station 20kWh 3.2 Technische Daten Typbezeichnung IES 2040 Nenn-Energieinhalt 20 kWh Nutzbarer Energieinhalt 19,2 kWh Empfohlener Ladestrom 120 A Max. Ladestrom (kontinuierlich) 180 A Max. Entladestrom (kontinuierlich) 180 A Max. Impulsstrom 500 A (3s) Nennkapazität 400 Ah...
  • Seite 9 3.3 Produktbilder Produktabmessungen (Einheit: mm) Das LCD-Display zeigt Spannung, Restenergie, Leistung, SOC, Zyklen und Temperatur an. Der Benutzer kann ebenfalls Fabrikinformationen der Batterie durchsuchen und das Wechselrichterprotokoll, die parallele Batterieadresse und die Temperatureinheit auswählen. Hinweis: Der Benutzer kann auf dem LCD-Bildschirm auf "Temperatureinheit" klicken, um die Temperatureinheit zu ändern.
  • Seite 10 4. INSTALLATION Eine sichere und zuverlässige Installation erfordert geschulte und zertifizierte Techniker. Die folgende Erörterung von Batteriekonfigurationen ist ein grundlegender Leitfaden. Aufgrund der Vielfalt der Systeme und Komponenten in der Praxis werden nicht alle möglichen Szenarien behandelt. Dies ist auch nicht der Zweck dieses Abschnitts des Handbuchs.
  • Seite 11 - Schraubendreher - RJ45-Kabel - Wandbefestigungsbügel - Von der OHSA (Occupational Health and Safety Administration) genehmigte persönliche Schutzausrüstung. Schutzhandschuhe Sicherheitsbrille Sichersheitsschuhe 3) Überprüfe die Packliste - Überprüfen Sie die Verpackung der Batterie, den Typ, die Menge, das Aussehen und andere Komponenten.
  • Seite 12 WICHTIGER HINWEIS: Bitte informieren Sie uns über alle Probleme innerhalb von 7 Tagen nach Erhalt der Ware. Andernfalls gehen wir davon aus, dass der Kunde die Ware nicht beanstandet hat. 4) Aufstellungsort Der Energiespeicher muss in einem Innenraum installiert werden. Vergewissern Sie sich, dass der Installationsort die folgenden Bedingungen erfüllt: - Der Bereich ist vollständig wasserdicht.
  • Seite 13 Die Lithiumbatterien sind mit zwei M10-Gewindeanschlüssen mit Sicherungsscheibe und Mutter ausgestattet. Für den Anschluss der Batterie an den Wechselrichter/das Ladegerät sind 10-mm- Ringkabelschuhe und Kabel der richtigen Größe erforderlich. Verwenden Sie für den Pluspol das rote Kabel und schließen Sie es an die "+"-Elektrode an; für den Minuspol das schwarze Kabel und schließen Sie es an die "-"-Elektrode an.
  • Seite 14 4.2.4 Erdung Der iboXX® 20kWh-Speicher IES2040 hat 1 Erdungsloch auf der Unterseite des Batteriegehäuses. 4.2.5 Inbetriebnahme des Systems Wenn Sie nur eine einzelne IES2040 20kWh installieren, befolgen Sie bitte die folgenden Schritte zur Inbetriebnahme. 1) Überprüfen Sie die Anschlusskabel des Systems auf korrekte Polarität. 2) Schalten Sie den Batterieschalter auf die Position "ON".
  • Seite 15 Blockschaltbild des Systems Hinweis: Die Batterieadressennummern werden über die LCD-Anzeige eingestellt. Bitte befolgen Sie das Verfahren zum parallelen Anschluss von iboXX ® IES2040-Batterien 1) Bereiten Sie das Kommunikationskabel vor. Jedes Gerät wird mit 2 Stück RJ45-Kabeln geliefert (eines für den parallelen CAN-Port zwischen den Batterien, das andere für die Kommunikation mit dem Wechselrichter).
  • Seite 16 INTER-BATTERIE BATTERIE & WECHSELRICHTER BATTERIE & WECHSELRICHTER Parallel CAN-Anschluss RS485-Anschluss CAN-Anschluss Pin Nr. Definition Pin Nr. Definition Pin Nr. Definition BMS debug_CANH Wechselrichter_CANH BMS debug_CANL Wechselrichter_CANL CANGND Wechselrichter_RS485A CANGND Wechselrichter_RS485B CANGND RS485GND Parallel_CANL Parallel_CANH 2) Vergewissern Sie sich, dass der Batterie-Gleichstromunterbrecher in der Position "AUS" steht. 3) Verkabeln Sie den Strombus jeder Batterie mit dem Wechselrichter und verbinden Sie das Wechselrichterkabel mit PV, Netz und Last.
  • Seite 17 7) Berühren Sie die LCD-Anzeige, um den Wechselrichter "Inverter Setup" in folgender Form einzustellen. Wechselrichter Setup Wechselrichter-Protokoll Reserviert SMA CANbus, 500kbps Reserviert Victron CAN, 250kbps Schneider Modbus, 19200bps Solark CANBus, 500kbps Growwat Modbus,9600bps Reserviert Reserviert 8) Verwenden Sie ein RJ45-Kabel, um den CAN- oder RS485-Anschluss des Wechselrichters der Master-Batterie (mit der Batterie-ID 1) mit dem Kommunikationsanschluss des Wechselrichters zu verbinden.
  • Seite 18 VORSICHT! Beim Anschluss mehrerer Einheiten: Halten Sie den empfohlenen Abstand zwischen den Batterieeinheiten und der Wand ein - mindestens 300 mm (12 Zoll). Halten Sie die Vorderseite der Batterieeinheit mindestens 500mm (20inches) von der Wand entfernt, die Rückseite der Batterieeinheit mindestens 100mm (4inches) von der Wand. Und halten Sie die Seite der Batterieeinheit mindestens 500 mm vom Wechselrichter oder der Decke entfernt.
  • Seite 19 Spannungswerte angezeigt, bis das Gerät zurückgesetzt wird. In manchen Fällen muss der Energiespeicher nach längerem Nichtgebrauch manuell aufgeladen werden. Sollte dies der Fall sein, wenden Sie sich bitte an STARTCRAFT für technische Unterstützung. Lithium-Batterien sind so konzipiert, dass sie unter den meisten Umständen robust und sicher bleiben.
  • Seite 20 5. BETRIEB  Betriebsumgebung Siehe Tabelle "3.1 Technische Daten" auf Seite 8  Aufladen Versuchen Sie niemals, einen Akku zu laden, ohne vorher die Anweisungen für das verwendete Ladegerät gelesen und verstanden zu haben. Verwenden Sie nur ein von iboXX® zugelassenes Lithium-Ferro-Phosphat (LFP)-Ladegerät, wenn vor der Installation, Prüfung oder Fehlerbehebung ein zusätzliches Aufladen erforderlich ist.
  • Seite 21 Ladephase verstehen: 1. Bulk-Ladung: Aufladen mit konstantem Strom (CC) auf Bulk-/Absorberspannung; 2. Absorptionsladung: Konstante Bulk-/Absorptionsspannung (CV); aufrechterhalten 3. Beenden, wenn der Ladestrom unter 0,05C fällt; 4. Im Gegensatz zu Blei-Säure-Batterien benötigen Lithium-Ferro-Phosphat-Batterien keine Erhaltungsladung.  Empfehlungen zur Konfiguration des Ladegeräts/Inverters für beste Leistung: Empfohlene Betriebsparameter von Ladegeräten/Wechselrichtern für 3.000 Zyklen: - Betriebstemperaturbereich: 32 F bis 120 F (0 °C bis 49°C) Empfohlene Betriebsparameter von Ladegeräten/Umrichtern für 6.000 Zyklen:...
  • Seite 22 6. DIAGNOSEANLEITUNG Das intelligente Batteriemanagementsystem (BMS) bietet eine mehrstufige Schutzfunktion: - Schutz vor Überladungsspannung - Schutz vor Überentladung - Überstromschutz für Entladung über thermische Kontrolle - Kurzschlussschutz - EIN/AUS-Schalter - Im Falle eines Fehlers öffnet die Batterieschutzschaltung ihre internen Relais und trennt die negativen Batteriepole von den internen Zellen.
  • Seite 23 7. STÖRUNGSBESEITIGUNG Leitfaden ● Status ● ● Lösung Anzeige Normal ● – – – Keine Verarbeitung notwendig. Der Speicher wartet auf eine ● Flash Warten auf parallele – ● parallele Verbindung. Dies passiert automatisch innerhalb (1Hz) Verbindung einem Zyklus. Die Batterie wird über die WIFI APP ferngesteuert ●...
  • Seite 24 SIE MÖCHTEN MEHR ERFAHREN? Startcraft Batterien Dörfelt GmbH Lengenfelder Straße 60 08107 Kirchberg Tel.: +49 (0) 37602 / 67 60 0 Fax: +49 (0) 37602 / 67 60 29 E-Mail: info@startcraft.de Website: www.startcraft.de Seite 24 von 24...
