Universal Serial Bus (USB)
Dieser Abschnitt bietet Informationen über die an Ihrem Display verfügbaren USB-Anschlüsse.
HINWEIS:
Bis zu 3 A am USB-C-Downstream-Anschluss (Anschluss mit Symbol
Bis zu 0,9 A an den anderen USB-Downstream-Anschlüssen.
Ihr Monitor hat folgende USB-Anschlüsse:
Ein Upstream-Anschluss - Ein USB-C an der Rückseite
•
Bei Downstream-Anschlüssen - Zwei USB Type-A an der Rückseite, ein USB-C und ein USB Type-A an der Unterseite
•
HINWEIS:
Die USB-Ports des Monitors funktionieren nur, wenn der Monitor eingeschaltet ist oder sich im Bereitschaftsmodus
befindet. Wenn Sie den Monitor aus- und dann wieder einschalten, dauert es möglicherweise einige Sekunden, bis die
angeschlossenen Peripheriegeräte wieder normal funktionieren.
Tabelle 22.
Übertragungsgeschwindigkeit, Datenrate und gemeinsamer Stromverbrauch der USB-Anschlüsse.
Übertragungsgeschwindigkeit
USB 5 Gb/s
USB 2.0*
USB 1.0*
* Gerätegeschwindigkeit, wenn Hohe Auflösung ausgewählt ist.

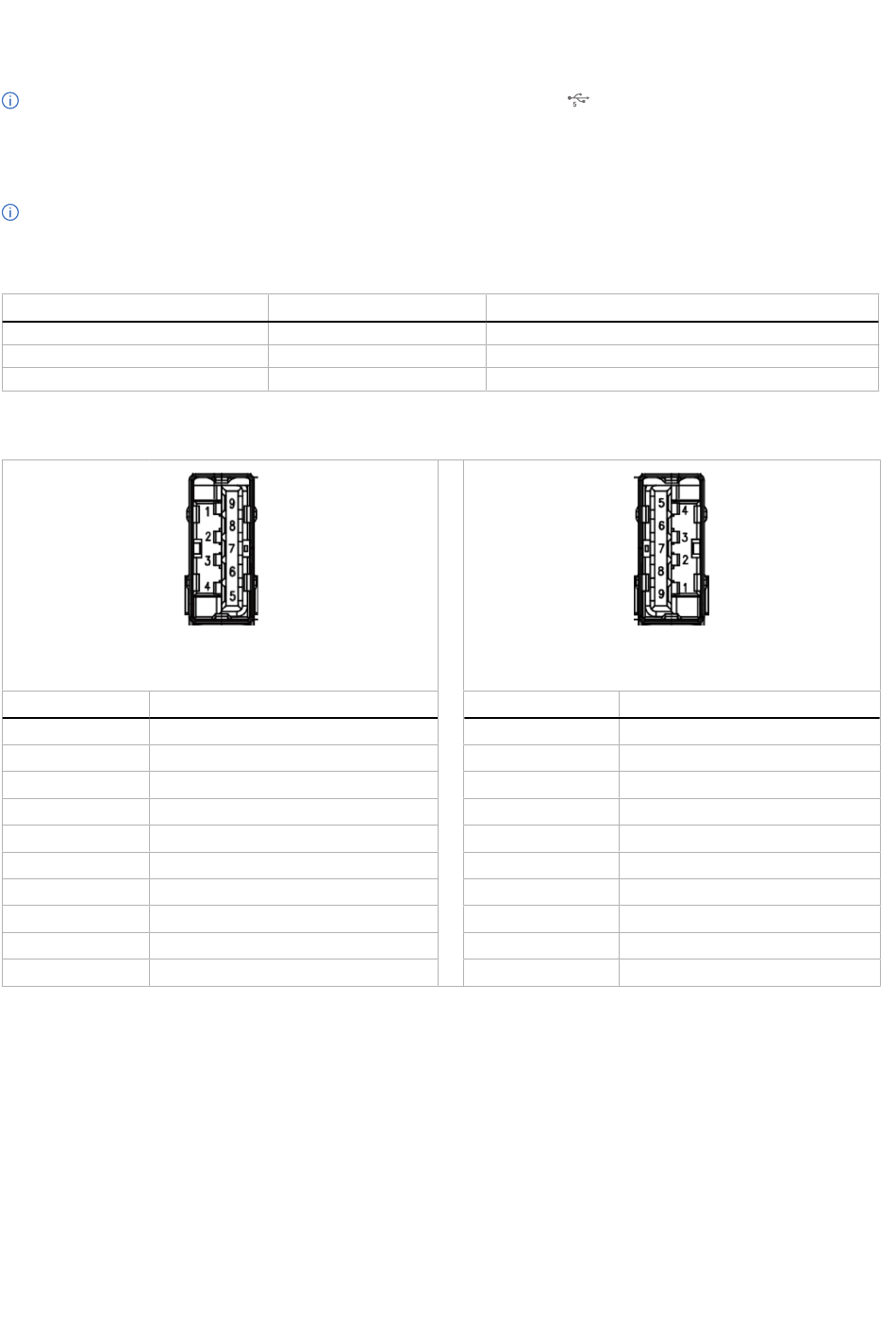

Tabelle 23.
Pin-Nummer und Signalname der USB-Type-A-5-Gb/s-Downstream-Anschlüsse.
Abbildung 9.
USB-5-Gb/s-Type-A-Downstream-
Anschluss (Unterseite)
Pin-Nummer
Signalbezeichnung
1
VBUS
2
D-
3
D+
4
GND
5
StdA_SSRX-
6
StdA_SSRX+
7
GND_DRAIN
8
StdA_SSTX-
9
StdA_SSTX+
Shell
Shield
Datenrate
5 Gb/s
480 Mbps
12 Mbps
) mit Geräte, die mit 5 V/3 A konform sind.
Gemeinsame Leistungsaufnahme (je Anschluss)
4,5 W
2,5 W
2,5 W
Abbildung 10.
USB-5-Gb/s-Type-A-Downstream-
Anschluss (Rückseite)
Pin-Nummer
Signalbezeichnung
1
VBUS
2
D-
3
D+
4
GND
5
StdA_SSRX-
6
StdA_SSRX+
7
GND_DRAIN
8
StdA_SSTX-
9
StdA_SSTX+
Shell
Shield
Über Ihren Monitor
23
