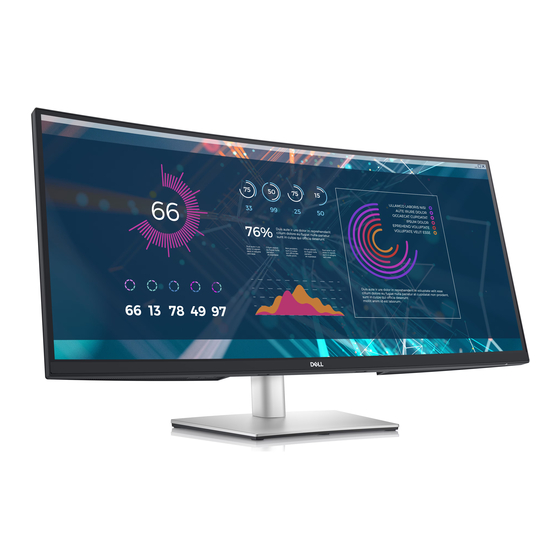

- Seite 1 Dell P3421W Monitor Benutzerhandbuch Modell: P3421W Behördliche Modellnummer: P3421Wb...
- Seite 2 ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein. 2020 - 10...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ......6 Lieferumfang ........6 Produktmerkmale. - Seite 4 Hinweise zur Wartung ......24 Monitor reinigen ........24 Monitor einrichten .
- Seite 5 Informationen ......77 Kontakt zu Dell ....... . . 77 EU Produktdatenbank für Energielabel und...
-
Seite 6: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an den technischen Support von Dell. Weitere Informationen finden Sie unter Kontakt zu Dell. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. - Seite 7 Netzkabel (Je nach Land verschieden) DisplayPort Kabel (DisplayPort auf DisplayPort) HDMI-Kabel USB Type-C Kabel (USB 3.2 Gen1 (5 Gbps)) USB 3.2 Gen1 (5 Gbps) Upstream Kabel (aktiviert die USB-Ports am Monitor) Kabelbinder • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen Über Ihren Monitor │ 7...
-
Seite 8: Produktmerkmale
Produktmerkmale Der Dell P3421W Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen: • 86,72 cm (34,14 Zoll) sichtbarer Bereich (diagonal gemessen). 3440 x 1440 (21:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen. -
Seite 9: Komponenten Und Bedienelemente
ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B. Übermüdung der Augen, digitale Überanstrengung der Augen usw. Die ComfortView Funktion verringert den Anteil des blauen Lichts des Monitors, um den Augenkomfort zu optimieren. Komponenten und Bedienelemente Vorderseite Etikett Beschreibung... -
Seite 10: Rückseite
Bestimmungen Stand Entriegelungstaste Löst den Ständer vom Monitor. Strichcode, Seriennummer Nehmen Sie auf dieses Etikett Bezug, und Service Tag Etikett wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Ein/Aus-Taste Zum Ein-/Ausschalten des Monitors. Joystick Zur Steuerung des OSD-Menüs. (Weitere Informationen finden Sie... -
Seite 11: Ansicht Von Unten
Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Etikett Beschreibung Verwenden Schlitz für Sichert den Monitor mit Schloss (nicht im Sicherheitsschloss Lieferumfang enthalten). Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten). HDMI-Port Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten). - Seite 12 USB Type-C Port Schließen Sie das USB Type-C Kabel, das mit Ihrem Monitor geliefert wurde, an den Computer oder das Mobilgerät an. Dieser Anschluss unterstützt USB Stromübertragung, Daten und DisplayPort Videosignal. Der USB 3.2 Gen1 (5 Gbps) Type-C Port bietet die schnellste Übertragungsrate und der Wechselmodus mit DP 1.2 unterstützt eine maximale Auflösung von 3440 x 1440 bei 60 Hz, PD 20 V/3,25 A, 15 V/3 A, 9 V/3 A,...
-
Seite 13: Technische Daten Des Monitors
Technische Daten des Monitors Modell P3421W Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie In Plane Switching Technologie Seitenverhältnis 21:9 Sichtbares Bild Diagonale 867,2 mm (34,14 Zoll) Breite (aktiver Bereich) 799,8 mm (31,49 Zoll) Höhe (aktiver Bereich) 334,8 mm (13,18 Zoll) Gesamtbereich 267773,04 mm (415,05 Zoll... -
Seite 14: Angaben Zur Auflösung
Neigung einstellen -4° bis 4° HINWEIS: Montieren oder verwenden Sie diesen Monitor nicht im Hochformat (vertikal) oder umgekehrt (180°), da dies den Monitor beschädigen kann. Dell Display Manager Bequeme Anordnung und andere wichtige Funktionen Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) -
Seite 15: Unterstützte Videomodi
Unterstützte Videomodi Modell P3421W Videoanzeigefähigkeiten 480p, 480i, 576p, 576i, 720p, 1080i, 1080p (HDMI & DisplayPort & USB Type-C Wechselmodus) Voreingestellte Anzeigemodi Anzeigemodus Horizon- Vertikale- Pixeltakt Sync- talfrequenz frequenz (MHz) Polarität (kHz) (Hz) (horizontal/ vertikal) VESA, 640 x 480 31,5 59,9... -
Seite 16: Elektrische Daten
Elektrische Daten Modell P3421W Videoeingangssignale HDMI 2.0/DisplayPort 1.2*, 600 mV für jede differentielle Linie, 100 Ohm Eingangsimpedanz pro Differentialpaar Netzeingangsspannung / 100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / Frequenz / Strom 1,5 A (typisch) Einschaltstrom •... -
Seite 17: Physische Eigenschaften
• Universal Serial Bus: Type-C, 24-polig • Universal Serial Bus: USB, 9-polig HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem... -
Seite 18: Umgebungsbedingungen
Gewicht des Ständers 3,6 kg (7,92 lb) Glänzender Vorderrahmen 17 ± 3 Umgebungsbedingungen Modell P3421W Kompatible Standards • ENERGY STAR zertifizierter Monitor • EPEAT registriert, falls zutreffend. EPEAT Registrierung ist je nach Land unterschiedlich. Siehe www.epeat.net für Registrierungsstatus nach Land. -
Seite 19: Pinbelegung
Temperatur Im Betrieb 0°C bis 40°C (32°F bis 104°F) Ausgeschaltet • Lagerung: -20°C bis 60°C (-4°F bis 140°F) • Versand: -20°C bis 60°C (-4°F bis 140°F) Luftfeuchtigkeit Im Betrieb 20% bis 80% (nicht kondensierend) Ausgeschaltet • Lagerung: 10% bis 90% (nicht kondensierend) •... - Seite 20 ML0 (p) AUX (p) AUX (n) Hot-Plug-Erkennung Re-PWR +3,3 V DP_PWR HDMI-Anschluss Seite mit 19 Stiften des Nummer angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0-...
-
Seite 21: Hot-Plug-Erkennung
+5 V-Stromversorgung HOT-PLUG-ERKENNUNG Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. -
Seite 22: Usb Type-C
USB Type-C USB Type-C Beschreibung Video DisplayPort 1.2* Daten USB 3.2 Gen1 (5 Gbps) Stromversorgung (PD) Bis zu 65 W *HBR2 wird unterstützt. USB 3.2 Gen1 (5 Gbps) Upstream Anschluss Pin Nummer 9-poliger Verbinder SSTX- SSTX+ SSRX- SSRX+ USB 3.2 Gen1 (5 Gbps) Downstream Anschluss Pin Nummer 9-poliger Verbinder 22 │... -
Seite 23: Usb 2.0 Downstream Anschluss
SSRX- SSRX+ SSTX- SSTX+ USB 2.0 Downstream Anschluss Pin Nummer 4-poliger Verbinder USB Type-C Anschluss Pin Nummer Signalname Pin Nummer Signalname TX1+ TX2+ TX1- TX2- VBUS VBUS SBU1 SBU2 Über Ihren Monitor │ 23... -
Seite 24: Usb-Ports
Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines. Hinweise zur Wartung... - Seite 25 • Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können. • Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.
-
Seite 26: Monitor Einrichten
Monitor einrichten Ständer anbringen HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert. HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. - Seite 27 6. Heben Sie die Abdeckung wie gezeigt hoch, um auf den VESA Bereich für das Zusammensetzen des Ständers zuzugreifen. 7. Befestigen Sie den Ständer am Monitor. a. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. b.
- Seite 28 8. Stellen Sie den Monitor aufrecht. HINWEIS: Heben Sie den Monitor vorsichtig an, um ein Abrutschen oder Herunterfallen zu vermeiden. 9. Entfernen Sie die Abdeckung vom Monitor. 28 │ Monitor einrichten...
-
Seite 29: Monitor Anschließen
ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller. -
Seite 30: Displayport (Displayport Auf Displayport) Kabel Anschließen
DisplayPort (DisplayPort auf DisplayPort) Kabel anschließen HINWEIS: Die Standardeinstellung ist DP1.2. Wenn der Monitor nach dem Anschluss des DisplayPort-Kabels keine Inhalte anzeigt, gehen Sie wie folgt vor, um die Einstellungen auf DP1.1 zu ändern: • Drücken Sie den Joystick, um den Menüstarter zu starten. •... -
Seite 31: Hdmi-Kabel Anschließen
HDMI-Kabel anschließen HINWEIS: Die werkseitige Standardeinstellung ist HDMI 2.0. Wenn der Monitor nach dem Anschluss des HDMI-Kabels keine Inhalte anzeigt, folgen Sie den unten stehenden Schritten, um die Einstellungen von HDMI 2.0 auf HDMI 1.4 zu ändern: • Drücken Sie den Joystick, um den Menüstarter zu starten. •... -
Seite 32: Anschluss Des Usb Type-C Kabels
Anschluss des USB Type-C Kabels HINWEIS: Verwenden Sie nur das mit dem Monitor gelieferte USB Type-C Kabel. • Dieser Anschluss unterstützt DisplayPort Wechselmodus (nur DP1.2 Standard). • Der kompatible USB Type-C Anschluss für die Stromversorgung (PD Version 3.0) bietet bis zu 65 W Leistung. •... - Seite 33 3. Schließen Sie die Netzkabel des/der Computers und Monitors an eine Steckdose in der Nähe an. a. Anschluss an einen Computer b. Anschluss an zwei Computer *Wenn Sie zwei Computer an den Monitor anschließen, konfigurieren Sie die USBEinstellungen aus dem OSD-Menü, um eine einzige Tastatur und Maus, die mit dem Monitor verbunden sind, zwischen zwei Computern zu teilen.
-
Seite 34: Kabel Verlegen
Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Entfernen des Monitorständers HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird. -
Seite 35: Vesa Wandmontageset (Optional)
So nehmen Sie den Ständer ab: 1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen. 2. Halten Sie die Ständer Entriegelungstaste gedrückt. 3. Heben Sie den Ständer vom Monitor ab. VESA Wandmontageset (optional) (Schraubenabmessung: M4 x 10 mm). Lesen Sie die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. -
Seite 36: Monitor Bedienen
Monitor bedienen Monitor einschalten Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten. Verwendung der Joystick Steuerung Verwenden Sie die Joystick Steuerung an der Rückseite des Monitors, um On- Screen Display (OSD) Einstellungen vorzunehmen. 1. Drücken Sie den Joystick, um den Menüstarter zu starten. 2. -
Seite 37: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
• Für die 2-Wege-Navigation (rechts und links). • Nach rechts bewegen, um in das Untermenü zu gelangen. • Nach links bewegen, um das Untermenü zu verlassen. • Für die 2-Wege-Navigation (oben und unten). • Schaltet zwischen den Menüpunkten um. • Erhöht (oben) oder verringert (unten) die Parameter des ausgewählten Menüpunktes. -
Seite 38: Verwendung Der Navigationstasten
Wenn Sie den Joystick nach links oder rechts bewegen, um zwischen den Verknüpfungsfunktionen umzuschalten, wird das ausgewählte Element hervorgehoben und in die mittlere Position verschoben. Drücken Sie den Joystick, um sein Untermenü aufzurufen. • Eingabe-Quelle: Zur Auswahl aus einer Liste von Videosignalen, die mit Ihrem Monitor verbunden Verknüpfung sein können. -
Seite 39: Zugriff Auf Das Menüsystem
Zugriff auf das Menüsystem HINWEIS: Drücken Sie den Joystick, nachdem Sie die Einstellungen geändert haben, um die Änderungen zu speichern, bevor Sie zu einem anderen Menü wechseln oder das OSD-Menü verlassen. Symbol Menü und Beschreibung Untermenüs Helligkeit/ Verwenden Sie dieses Menü, um die Helligkeit/ Kontrast Kontrast Einstellung zu aktivieren. - Seite 40 Eingabe- Im Eingabe-Quelle Menü wählen Sie zwischen Quelle verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. USB-C Wählen Sie USB-C 65W, wenn Sie den USB Type-C Anschluss nutzen. Drücken Sie den Joystick, um die Auswahl zu bestätigen. Wählen Sie DP, wenn Sie den DisplayPort (DP) Anschluss nutzen.
- Seite 41 Auto-Auswahl Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C für USB-C für: • Abfrage für mehr. Eingänge: Immer die "Zu USB-C-Videoeingang wechseln" Meldung anzeigen, damit Sie auswählen können, ob Sie wechseln möchten oder nicht. • Ja: Immer zu USB-C Videoeingang wechseln (ohne zu fragen), wenn das USB Type-C Kabel angeschlossen wird.
- Seite 42 Farbe Mit Farbe stellen Sie den Farbeneinstell-Modus ein. Voreinge- Ermöglicht Ihnen die Auswahl aus der Liste stellte Modi voreingestellter Farbmodi. Drücken Sie den Joystick, um die Auswahl zu bestätigen. • Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.
- Seite 43 Voreinge- ACHTUNG: Die möglichen Langzeiteffekte stellte Modi von blauem Licht des Monitors könnten zu Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B.
- Seite 44 • Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler. • Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen. Verwenden Sie den Joystick, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.
- Seite 45 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Bewegen Sie den Joystick zur Einstellung des Farbtonpegels zwischen '0' und '100'. HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus Film oder Spiel möglich.
- Seite 46 Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen. Bewegen Sie den Joystick zur Einstellung der Bildschärfe zwischen '0' und '100'. Reaktionszeit Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal oder Schnell. Anzeige Setzt alle Anzeigeeinstellungen auf die werkseitig zurücks.
- Seite 47 PIP/PBP- Ermöglicht es Ihnen, einen PBP oder PIP Modus aus Modus der Voreinstellungsliste zu wählen, die verschiedene Größen und Positionen des Subfensters bietet. Die Optionen werden in grafischem Format angezeigt, was ein schnelles Verständnis der verschiedenen Layout-Einstellungen ermöglicht. Die Standardeinstellung ist Aus. Monitor bedienen │...
- Seite 48 PIP/PBP Wählen Sie aus den verschiedenen Videosignalen (Sub) aus, die an Ihren Monitor für das PIP/PBP Subfenster angeschlossen werden können. Drücken Sie den Joystick, um die Auswahl zu bestätigen. HINWEIS: Die Option ist nur verfügbar, wenn der PIP/PBP Modus aktiviert ist. USB-Wechsel Wählen Sie aus, zwischen den USB Upstream Quellen im PIP/PBP Modus umzuschalten.
- Seite 49 Ermöglicht Ihnen die Zuweisung des USB Upstream- Ports für die Eingangssignale (DP oder HDMI). Der USB Downstream-Port des Monitors (z.B. Tastatur und Maus) kann von den aktuellen Eingangssignalen verwendet werden, wenn ein Computer an den Upstream-Port angeschlossen wird. Siehe auch KVM-Switch einstellen für Einzelheiten.
- Seite 50 Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen. Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
- Seite 51 Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander. • Menü Tasten: Alle Joystick Funktionen sind gesperrt und für den Benutzer nicht zugänglich. •...
- Seite 52 Menü Zum Rücksetzen aller OSD-Einstellungen auf die zurücks. werkseitig voreingestellten Werte. Individualisie- Direkttaste 1 Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Direkttaste 2 Eingabe-Quelle, Längen-/Seitenverhältnis, PIP/ Direkttaste 3 PBP-Modus, USB-Wechsel oder Info Anzeigen auswählen und einer Direkttaste zuweisen. LED der Ein-/ Ermöglicht Ihnen die Einstellung der LED- Austaste...
- Seite 53 Schnelles Die Standardeinstellung ist Aus. Die Auswahl von Auf Aufwachen kann verhindern, dass der Monitor in den Standbymodus wechselt. Das Drücken des Joysticks kann den Monitor auch aufwecken, nachdem er in den Standbymodus gegangen ist. Personalisie- Setzt im Menü Individualisieren sämtliche Einstellungen auf die Standardwerte zurück.
- Seite 54 DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über Software auf Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Aktivieren Sie diese Funktion für die besten Resultate sowie für die optimale Leistung Ihres Monitors. LCD- Zum Reduzieren von geringen Bildverzerrungen.
-
Seite 55: Osd-Warnmeldung
Servicemar- Zeigt die Servicemarkierung des Monitors an. Diese kierung Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw. Sonstige Setzt im Menü Weiteres sämtliche Einstellungen auf zurücks. die Standardwerte zurück. - Seite 56 Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Empfohlener Modus ist 3440 x 1440. Die folgende Meldung wird angezeigt, bevor die DDC/CI Funktion deaktiviert wird: Wenn Sie die Helligkeit zum ersten Mal einstellen, erscheint die folgende Meldung: HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten...
- Seite 57 Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B. USB-C Ladung 65W, Sonstige USB-Aufladung oder Schnelles Aufwachen, erscheint folgende Meldung: HINWEIS: Wenn Sie für eine der oben genannten Funktionen Ja wählen, wird die Meldung beim nächsten Mal nicht mehr angezeigt, wenn Sie beabsichtigen, die Einstellungen dieser Funktionen zu ändern.
- Seite 58 Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie den Joystick während des Standbymodus drücken, erscheint je nach ausgewähltem Eingang die folgende Meldung: Aktivieren Sie den Computer, damit der Monitor auf das zugreifen kann. HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.
- Seite 59 Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt: Wenn Ja ausgewählt ist, wird die folgende Meldung angezeigt. Unter Problemlösung finden Sie weitere Informationen. Monitor bedienen │ 59...
-
Seite 60: Maximale Auflösung Einstellen
Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen Dell Desktop-PC oder tragbaren Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. -
Seite 61: Kvm-Switch Einstellen
KVM-Switch einstellen Der integrierte KVM-Switch ermöglicht es Ihnen, bis zu 2 Computer über eine einzige Tastatur und Maus zu steuern, die an den Monitor angeschlossen sind. a. Wenn HDMI + USB-B an Computer 1 und DP + USB-C an Computer 2 angeschlossen wird: HINWEIS: Die USB Type-C Verbindung unterstützt gegenwärtig nur Datenübertragung. - Seite 62 b. Wenn HDMI + USB-B an Computer 1 und USB-C an Computer 2 angeschlossen wird: HINWEIS: Die USB Type-C Verbindung unterstützt gegenwärtig Video- und Datenübertragung. Stellen Sie sicher, dass USB für HDMI zu USB-B zugewiesen ist. HINWEIS: Da der USB Type-C Port den DisplayPort Wechselmodus unterstützt, ist es nicht erforderlich, USB für USB-C einzustellen.
-
Seite 63: Auto Kvm Einstellen
Auto KVM einstellen Sie können die folgende Anleitung nutzen, um Auto KVM für Ihren Monitor einzurichten: 1. Stellen Sie sicher, dass PIP/PBP-Modus auf Aus gestellt ist. 2. Stellen Sie sicher, dass Autom. wählen auf Auf und Auto-Auswahl für USB-C auf Ja eingestellt ist. Monitor bedienen │... - Seite 64 3. Stellen Sie sicher, dass die USB-Anschlüsse und die Videoeingänge entsprechend gekoppelt sind. HINWEIS: Für den USB Typ-C Anschluss sind keine weiteren Einstellungen erforderlich. 64 │ Monitor bedienen...
-
Seite 65: Kippen, Schwenken Und Höhenverstellung
Kippen, Schwenken und Höhenverstellung HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden. -
Seite 66: Neigung Einstellen
Neigung einstellen Ist der Ständer am Monitor befestigt, können Sie den Monitor mit der Neigungsverstellfunktion auf den gewünschten Winkel einstellen. 66 │ Monitor bedienen... -
Seite 67: Problemlösung
Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. -
Seite 68: Selbstdiagnose
Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann. So starten Sie die Selbstdiagnose: 1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm). - Seite 69 3. Bewegen Sie den Joystick, um das Diagnose Symbol zu markieren und drücken Sie anschließend den Joystick zum Bestätigen. Ein graues Testmuster wird angezeigt. 4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten. 5. Drücken Sie den Joystick, um die Testmuster zu ändern. 6.
-
Seite 70: Allgemeine Probleme
Allgemeine Probleme In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen: Allgemeine Beschreibung Mögliche Lösungen Symptome Kein Bild/ Kein Bild • Achten Sie darauf, dass das Betriebsanzeige- Videosignalkabel richtig und fest an LED leuchtet Monitor und Computer angeschlossen nicht ist. - Seite 71 • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell- Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: www.dell.com/ pixelguidelines. Dauerhaft LCD-Bildschirm • Schalten Sie den Monitor aus und...
- Seite 72 Videokabel auf verbogene oder abgebrochene Kontaktstifte. • Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrele- Sichtbare • Verzichten Sie auf eigenmächtige vante Themen Anzeichen von Reparaturversuche. Rauch oder • Wenden Sie sich unverzüglich an Dell. Funken 72 │ Problemlösung...
- Seite 73 Abschaltprobleme Monitor schaltet • Achten Sie darauf, dass das sich aus und Videosignalkabel richtig und fest an wieder ein Monitor und Computer angeschlossen ist. • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
-
Seite 74: Produktspezifische Probleme
Produktspezifische Probleme Allgemeine Beschreibung Mögliche Lösungen Symptome Bild ist zu klein Das Bild ist auf dem • Prüfen Sie die Längen-/ Bildschirm zentriert, Seitenverhältnis Einstellungen im füllt aber nicht den OSD-Menü Display. gesamten • Setzen Sie den Monitor auf die Anzeigebereich aus Werkseinstellungen zurück. -
Seite 75: Universal Serial Bus (Usb) Spezifische Probleme
Kein Video am Beim Anschluss an • Ziehen Sie das HDMI/DisplayPort/ ein Dongle/Docking- HDMI/ USB Type-C Kabel vom Dongle/ Gerät über den DisplayPort/USB Docking-Gerät ab und schließen Sie Anschluss gibt es Type-C Anschluss das HDMI/DisplayPort/USB Type-C kein Video, wenn das Kabel an das Notebook an. - Seite 76 Der USB Type-C • Überprüfen Sie, ob das Anschluss stellt Peripheriegeräte angeschlossene Gerät mit der USB-C keinen Strom bereit können nicht Spezifikation kompatibel ist. Der USB aufgeladen werden Type-C Port unterstützt USB 3.2 Gen 1 und eine Leistung von 65 W. •...
-
Seite 77: Anhang
Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/ regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen. Kontakt zu Dell Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800- 999-3355). EU Produktdatenbank für Energielabel und Produktinformationsblatt P3421W: https://eprel.ec.europa.eu/qr/347530 HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie...
