HDMI-Anschluss
Tabelle 20.
HDMI-Anschluss
Pin-Nummer
19-polige Seite des angeschlossenen Signalkabels
TMDS DATA 2+
1
TMDS DATA 2 SHIELD
2
3
TMDS DATA 2-
TMDS DATA 1+
4
5
TMDS DATA 1 SHIELD
6
TMDS DATA 1-
TMDS DATA 0+
7
8
TMDS DATA 0 SHIELD
TMDS DATA 0-
9
TMDS CLOCK+
10
11
TMDS CLOCK SHIELD
TMDS CLOCK-
12
13
CEC
14
Reserve (NC am Gerät)
DDC-Takt (SCL)
15
16
DDC-Daten (SDA)
DDC/CEC-Erde
17
+5 V-Strom
18
19
Hot-Plug-Erkennung

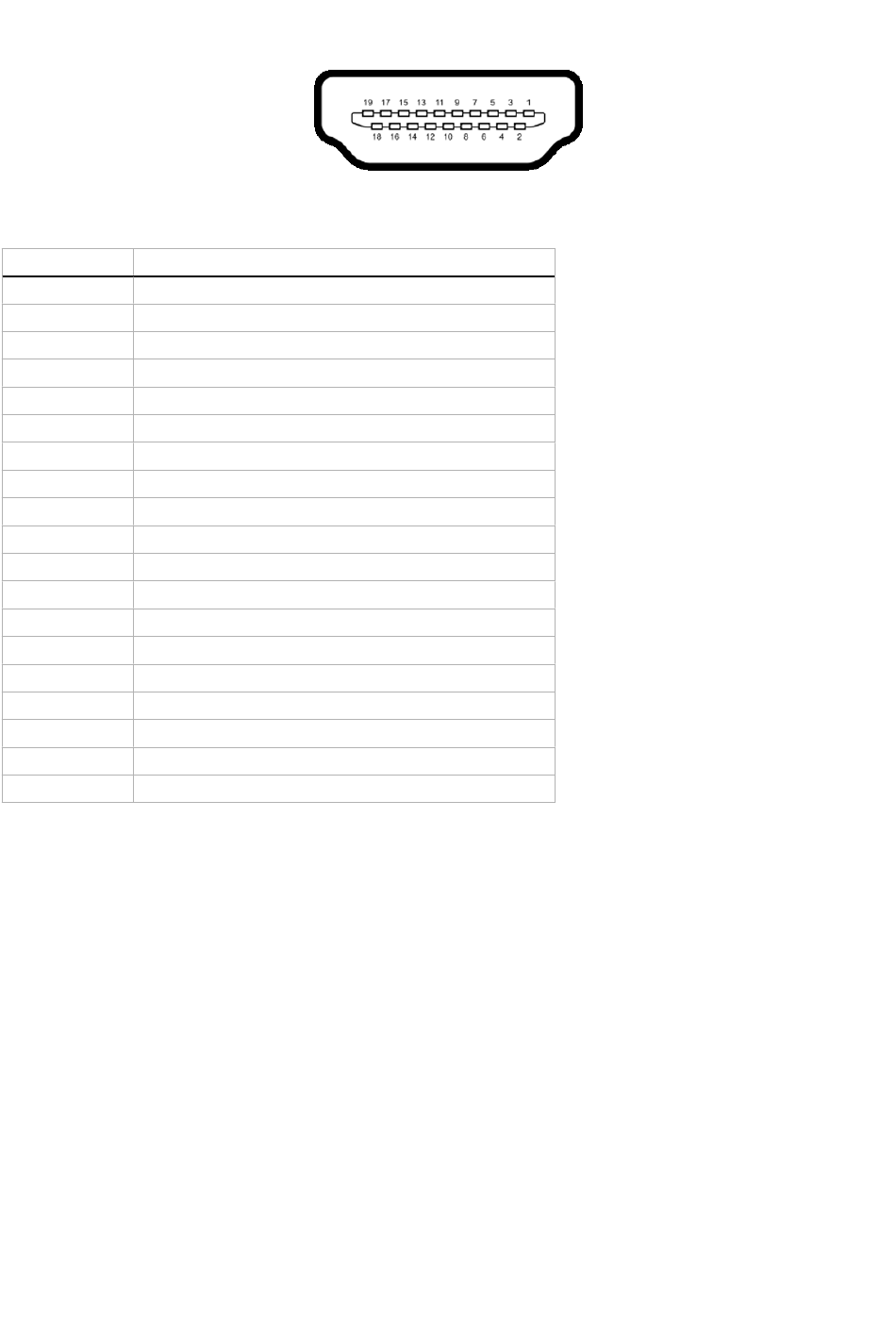

Abbildung 7.
HDMI-Anschluss
Über Ihren Monitor
21
