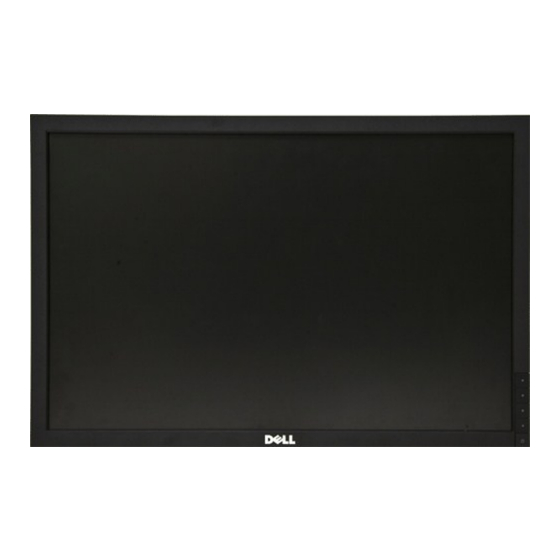

Bedienungsanleitung für Flachbildschirm Dell™ P2010H
Über Ihren Monito
Aufstellen des Monitors
Bedienen des Monitor
Störungsbehebung
Anhang
Hinweis, Vorsicht und Achtung
HINWEIS:
Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Computers.
VORSICHT: VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur Vermeidung
des Problems bereit.
ACHTUNG: ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft
Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der
U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR-Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR-
Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Model P2010Ht
Mai 2009 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell P2010H
Inhaltszusammenfassung für Dell P2010H
- Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation;...
-
Seite 2: Über Ihren Monitor
Zurück zur Inhaltsseite Über Ihren Monitor Bedienungsanleitung für Flachbildschirm Dell™ P2010H Lieferumfang Produktmerkmale Komponenten und Bedienelemente Technische Daten des Monitors Plug & Play-Unterstützung Universal Serial Bus (USB) Schnittstelle LCD-Monitorqualität und Hinweise zu Pixeln Hinweise zur Wartung Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte, wenden Sie sich bitte an Dell. HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht erhältlich. -
Seite 3: Komponenten Und Bedienelemente
VGA-Kabel (am Monitor angebracht) DVI-Kabel USB-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor) Medium mit Treibern und Dokumentation Schnellstartanleitung Sicherheitshinweise Produktmerkmale Der P2010H-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD). Zu den Eigenschaften des Monitors zählen: ■ 508 mm (20 Zoll) große Anzeigediagonale. ■ 1600 x 900 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen ■ Breiter Betrachtungswinkel, im Stehen, Sitzen und von den Seiten gleichermaßen gut ablesbar. ■ Einstellungsmöglichkeiten durch Neigen, Schwenken, senkrechtes Ausziehen und Drehen. ■ Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm Lochabstand) zur flexiblen Anbringung. VESA steht für Video Electronics Standards Association. -
Seite 4: Ansicht Von Hinten
Monitor-Wandbefestigung per VESA-kompatibler (100 mm x 100mm- Hinter der angebrachten Basisplatte.) Wandmontagehalterung (100 mm x 100 mm) Fußentfernungstaste Ständer vom Monitor lösen. Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. Unterstützt das Auffinden von Zulassungs- und Strichcode- Informationskennzeichnung Kennzeichnungen. Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. -
Seite 5: Ansicht Mit Typenschildkarte
Der Monitor wird mit einer in das USB-Fach eingesteckten Typenschildkarte geliefert. Ziehen Sie die Typenschildkarte heraus, um an Strichcode-Seriennummer und Zulas Rückansicht mit herausgezogener Typenschildkarte Frontansicht mit herausgezogener Typenschildkarte Bezeichnung Beschreibung Verwendung Zulassungskennzeichnungen Liste mit behördlichen Zulassungen. Seriennummernetikett mit Strichcode Zur Kontaktaufnahme mit dem Dell-Kundendienst. Seitenansicht... - Seite 6 Ansicht von unten Ansicht von unten Ansicht von unten mit Monitor-Standfuß Bezeichnung Beschreibung Verwendung Netzkabelanschluss Zum Anschluss des Netzkabels. Gleichspannungsanschluss für Dell Soundbar Zum Anschluss des Soundbar-Stromkabels (optional) DP-Anschluss Zum Anschluss des Computer-DP-Kabels. DVI-Anschluss Zum Anschluss des Computer-DVI-Kabels. VGA-Anschluss Zum Anschluss des Computer-VGA-Kabels.
- Seite 7 Antireflex, mit Hartbeschichtung 3H Hintergrundbeleuchtung 2-CCFL-Kantenleuchtensystem Reaktionszeit 5 ms typisch Farbtiefe 16,7 Millionen Farben Farbgamut 83%* * [P2010H]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (83 %) und CIE1931 (72 %). Angaben zur Auflösung 30 kHz bis 83 kHz Horizontalfrequenzen (automatisch) Vertikalfrequenzen 56 Hz bis 76 Hz (automatisch) Max. voreingestellte Auflösung 1600 x 900 bei 60 Hz Unterstützte Videomodi...
-
Seite 8: Umgebungsbedingungen
15-poliger D-Sub-Ministecker, blau; DVI-D-Stecker, Steckertyp weiß; DP(DisplayPort), schwarzer Anschluss. Digital: Trennbar, DVI-D/DisplayPort, feste Stifte, bei Auslieferung vom Monitor demontiert Signalkabeltyp Analog: Abnehmbar, D-Sub, 15-polig, bei Auslieferung am Monitor montiert Abmessungen (mit Ständer): Höhe (zusammengeschoben) 17,14 Zoll (435,4 mm ) Höhe (ausgezogen) 12,42 Zoll (315,4 mm) Breite 18,95 Zoll (481,4 mm) Tiefe... -
Seite 9: Vga-Anschluss
Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann. ® HINWEIS: Dieser Monitor erfüllt die ENERGY STAR -Richtlinien sowie die TCO '03-Richtlinien zu Energiesparfunktionen. * Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen. Pinbelegung VGA-Anschluss Pinnummer 15-polige Seite des angeschlossenen Signalkabels Video, rot Video, grün Video, blau Masse Selbsttest Masse, R Masse, G Masse, B Computer 5 V/3,3 V... - Seite 10 Pinnummer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS-Masse Erdfrei Erdfrei +5 V/+3,3 V-Stromversorgung Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Masse Erdfrei Erdfrei TMDS-Masse TMDS-Takt + TMDS-Takt - DP-Anschluss ...
-
Seite 11: Plug & Play-Unterstützung
Re-PWR Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab; auf Wunsch können Sie unterschiedliche Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen. Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports an der linken Seite des Monitors. HINWEIS: Dieser Monitor arbeitet mit einer High-Speed-zertifizierten USB 2.0-Schnittstelle. Übertragungsgeschwindigkeit Datenübertragungsrate Leistungsaufnahme High Speed... -
Seite 12: Lcd-Monitorqualität Und Hinweise Zu Pixeln
LCD-Monitorqualität und Hinweise zu Pixeln Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. For more information on Dell Monitor Quality and Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: support.dell.com. Hinweise zur Wartung Monitor reinigen ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. ... -
Seite 13: Achtung: Sicherheitshinweise
Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. -
Seite 14: Einstellen Des Monitors
Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2010H Flachbildschirmmonitor Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1600x900 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1600x900 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik-Adapter, der diese Auflösungen unterstützt, zu erkundigen. Zurück zur Inhaltsseite... - Seite 15 Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2010H Flachbildschirmmonitor Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.
-
Seite 16: Monitor Bedienen
Zurück zur Inhaltsseite Monitor bedienen Bedienungsanleitung für Flachbildschirm Dell™ P2010H Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Max. Auflösung einstellen Dell Soundbar verwenden (optional) Kippen, Schwenken und Höhenverstellung Monitor drehen Anzeigerotation-Einstellungen Ihres Systems anpassen Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. Bedienfeldtaste Beschreibung Mit den voreingestellten Modi den Anzeigemodus je nach dem Eingangssignal auf Grafik oder Video einstellen. Grafik auswählen, falls Sie einen Computer an Ihren Monitor anschließen; Das Video auswählen, ... -
Seite 17: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)
Ein/Aus-Taste (Power) (mit Betriebsanzeigediode) Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird. 1. Auf die -Taste drücken, um das OSD-Menü zu starten und um das Hauptmenü anzuzeigen. Hauptmenü für die analoge (VGA)-Eingabe oder Hauptmenü für die digitale (DVI)-Eingabe oder Hauptmenü für die Anzeigeeingabe (DP) - Seite 18 HINWEIS: Das automatische Justieren (AUTO ADJUST) steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. 2. Auf die und die -Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt. 3. Einmal auf die -Taste drücken, um die markierte Option zu aktivieren. 4. Auf die - und -Taste drücken, um den gewünschten Parameter auszuwählen. 5. Je nach den Anzeigen im Menü auf drücken, um zum Gleitbalken zu gelangen, und danach auf die und die -Tasten drücken, um die Abänderungen vorzunehmen. 6. Die -Option auswählen, um zum Hauptmenü zurückzukehren oder um das OSD-Menü zu verlassen. Symbol Menü und Beschreibung Untermenüs Helligkeit/Kontrast Mit diesem Menü die Einstellung der Helligkeit / des Kontrasts aktivieren. Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Auf die-Taste drücken, um die Helligkeit zu verstärken, und auf die-Taste drücken, um die Helligkeit abzuschwächen (min. 0 bis max. 100). Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die -Taste drücken, um den Kontrast zu verstärken, und auf die-Taste drücken, um den Kontrast abzuschwächen (min. 0 bis max. ...
- Seite 19 Eingabe-Quelle Im Eingabe-Quelle -Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. Autom. wählen Auf drücken, um die Autom. Quelle auszuwählen. Der Monitor wird das analoge Signal automatisch entdecken. Die VGA-Eingabe auswählen, wenn Sie den analogen (VGA)-Anschluss verwenden. Auf drücken, um die VGA-Eingangsquelle auszuwählen. DVI-D Den DVI-D-Eingang auswählen, wenn Sie den digitalen (DVI)-Anschluss verwenden. Auf drücken, um die DVI-Eingangsquelle auszuwählen. DisplayPort Den AnzeigePort-Eingang auswählen, wenn Sie den AnzeigePort (DP)-Anschluss verwenden. Auf drücken, um die AnzeigePort Eingangsquelle auszuwählen. Farbeinstellungen Mit den Farbeinstellungen stellen Sie den Farbeneinstell-Modus und die Farbtemperatur ein. Für den VGA/DVI-D und den Videoeingang stehen verschiedene Untermenüs für die Farbeneinstellung zur Verfügung. Eingabefarbenformat Die RGB-Option auswählen, falls der Monitor mit einem VGA- oder DVI-Kabel an einen Computer oder an einen DVD angeschlossen ist. Die YPbPr-Option auswählen, falls der Monitor mit einem YpbPr-zu-VGA- oder mit einem YpbPr-zu-DVI-Kabel an einen DVD angeschlossen ist oder falls die DVD-Farbenausgangseinstellung nicht dem RGB entspricht.
- Seite 20 Warm Zum Erhöhen der Farbtemperatur. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer. Kühl Zum Reduzieren der Farbtemperatur. Der Bildschirm erscheint wegen eines blauen Farbtons kühler. Benutzer(RGB) Zum manuellen Einstellen der Farbeneinstellungen. Auf die - und -Tasten drücken, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen. Beim Auswählen von Video können Sie zwischen den Voreinstellungen für Film, Spiel, Sport, oder Natur auswählen: Film Zum Aufladen der idealen Farbeneinstellungen für Filme. Dies ist der voreingestellte Standardmodus. Spiel Zum Aufladen der idealen Farbeneinstellungen für Spiele. Sport Zum Aufladen der idealen Farbeneinstellungen für Sport. Natur Zum Aufladen der idealen Farbeneinstellungen für die Natur. Farbton Mit dieser Funktion kann die Farbe des Videobildes auf Grün oder Purpur verschoben werden. Dies dient zum Einstellen der gewuenschten fleischaehnlichen Farbe. Zum Anwenden oder Einstellen des Farbtons von '0' bis '100'. Auf drücken, um die grüne Schattierung des Videobildes zu verstärken Auf drücken, um die purpurne Schattierung des Videobildes zu verstärken. HINWEIS: Der Farbton kann nur für die Videoeingabe eingestellt werden. Sättigung Mit dieser Funktion wird die Farbensättigung des Videobildes eingestellt. Zum Anwenden oder Einstellen der Saettigung von '0' bis '100'. Auf drücken, um die einfarbige Erscheinung des Videobildes zu verstärken Auf drücken, um die bunte Erscheinung des Videobildes zu verstärken. HINWEIS: Die Sättigung kann nur für die Videoeingabe eingestellt werden. Farbeinstl. zurücks. Die Farbeneinstellungen des Monitors auf die werkseitigen Voreinstellungen rücksetzen.
- Seite 27 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1600X900 einzustellen. 4. Klicken Sie auf OK. Wenn 1600X900nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zurück zur Inhaltsseite ...
- Seite 28 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S.
-
Seite 29: Monitor Einrichten
Zurück zur Inhaltsseite Monitor einrichten Bedienungsanleitung für Flachbildschirm Dell™ P2010H Ständer anbringen Monitor anschließen Kabel verlegen Soundbar anbringen (optional) Ständer abnehmen Wall Mounting (Optional) Ständer anbringen HINWEIS:Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. So bringen Sie den Ständer an: 1. Nehmen Sie die Abdeckung ab, platzieren Sie den Monitor darauf. 2. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. 3. Drücken Sie den Ständer an, bis er einrastet. Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. So schließen Sie Ihren Monitor an einen Computer an: 1. Schalten Sie den Computer aus, trennen Sie das Netzkabel. ... -
Seite 30: Weißes Dvi-Kabel Anschließen
HINWEIS: Das blaue VGA-, weiße DVI- und das schwarze DisplayPort-Kabel (AnzeigePort) nicht gleichzeitig an den Computer anschließen. Sämtliche Computer werden mit dam daran befestigten VGA-Kabel (blau) geliefert. 2. Das weiße (Digital-DVI-D)-, das blaue (Analog-VGA)- oder das schwarze (AnzeigePort)-Kabel des Anzeigegerätes an den jeweiligen Videoport auf der Rückseite des Computers anschließen. Weißes DVI-Kabel anschließen Blaues VGA-Kabel anschließen Branchement du câble noir PortÉcran... -
Seite 31: Usb-Kabel Anschließen
4. Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Problemlösung nach. 5. Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß. Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Dell Soundbar installieren... -
Seite 32: Ständer Abnehmen
VORSICHT: Benutzen Sie ausschließlich die Dell Soundbar, kein anderes Gerät. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar vorgesehen. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar in die beiden Nasen im unteren Teil der Rückseite des Monitors ein. Schieben Sie die Soundbar bis zum Einrasten nach links. Schließen Sie die Soundbar an den Audiostromversorgungsanschluss (Audio Power DC-out, siehe Ansicht von unten) an. Verbinden Sie den grünen Mini-Stereostecker der Soundbar mit dem Audioausgang des Computers. Ständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. - Seite 33 (Abmessung der Schraube: M4 x 10 mm) Siehe die mit der Montageausrüstung für die mit VESA kompatible Basis mitgelieferte Anleitung. 1. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. 2. Das Gestell entfernen. 3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Schraubendreher entfernen. 4. Den Befestigungsbügel von der Wandmontageausrüstung am LCD befestigen.
-
Seite 34: Problemlösung
Zurück zur Inhaltsseite Problemlösung Bedienungsanleitung für Flachbildschirm Dell™ P2010H Selbsttest Selbstdiagnose Allgemeine Probleme Produktspezifische Probleme USB-Probleme Dell Soundbar-Probleme ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. Schalten Sie sowohl Computer als auch Monitor aus. 2. Trennen Sie das Videokabel von der Rückseite des Computers. Damit der Selbsttest richtig ausgeführt werden kann, trennen Sie sowohl Digitalkabel (weißer Stecker) als auch Analogkabel (blauer Stecker) von den Anschlüssen Ihres Computers. 3. Schalten Sie den Monitor ein. Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin grün. Außerdem läuft je nach gewählter Eingangsquelle eines der beiden ... -
Seite 35: Allgemeine Probleme
So starten Sie die Selbstdiagnose: 1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm). 2. Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus. 3. Halten Sie die Tasten Taste 1 und Taste 4 gleichzeitig etwa 2 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint. 4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten. 5. Drücken Sie die Taste Taste 4 am Bedienfeld noch einmal. Der Bildschirm wird nun in rot angezeigt. 6. Untersuchen Sie das Bild auf Auffälligkeiten. 7. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau und weiß angezeigt. Nach der Anzeige des weißen Bildschirms ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste Taste 4 noch einmal. ... -
Seite 36: Produktspezifische Probleme
Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrelevante Themen Sichtbare Anzeichen von Rauch Verzichten Sie auf eigenmächtige Reparaturversuche. oder Funken Wenden Sie sich unverzüglich an Dell. Abschaltprobleme Monitor schaltet sich aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer wieder ein angeschlossen ist. - Seite 37 Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird. überhaupt nicht Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend wieder an. Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese anschließend wieder an. Starten Sie den Computer neu. Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die versorgt - Betriebsanzeige ist Mittelposition drehen.
