Dell Pro 32 Plus QHD-USB-C-Hub-Monitor Bedienungsanleitung Seite 22

USB-C-Anschluss
Tabelle 21. USB-C-Anschluss
Pin Signal
A1 GND
A2 SSTXp1
A3 SSTXn1
A4 VBUS
A5 CC1
A6 Dp1
A7 Dn1
A8 SBU1
A9 VBUS
A10 SSRXn2
A11 SSRXp2
A12 GND
Über Ihren Monitor
22

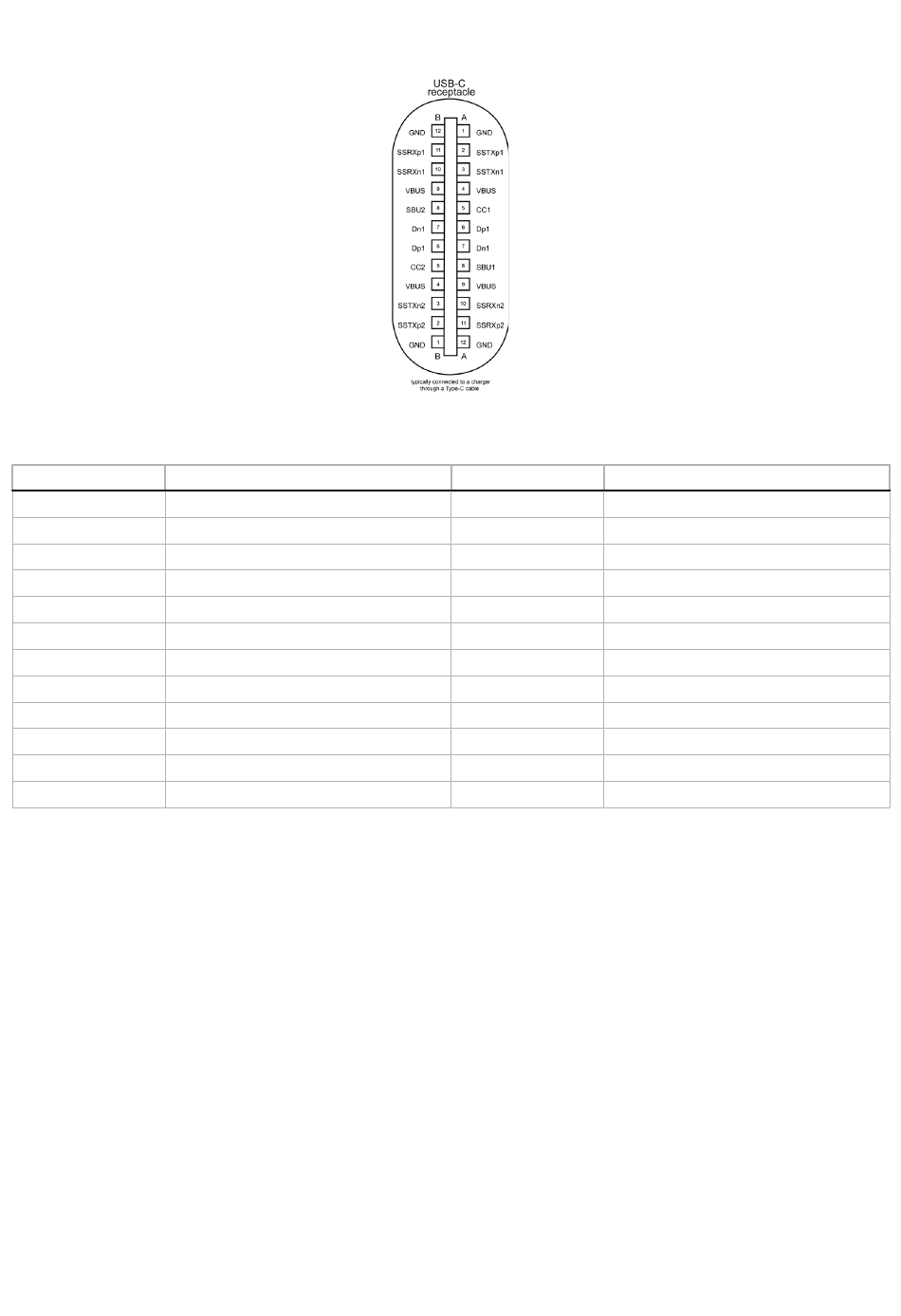

Abbildung 8. USB-C-Anschluss
Pin
B12
B11
B10
B9
B8
B7
B6
B5
B4
B3
B2
B1
Signal
GND
SSRXp1
SSRXn1
VBUS
SBU2
Dn1
Dp1
CC2
VBUS
SSTXn2
SSTXp2
GND
