Verwandte Anleitungen für Dell P2014H
Inhaltszusammenfassung für Dell P2014H

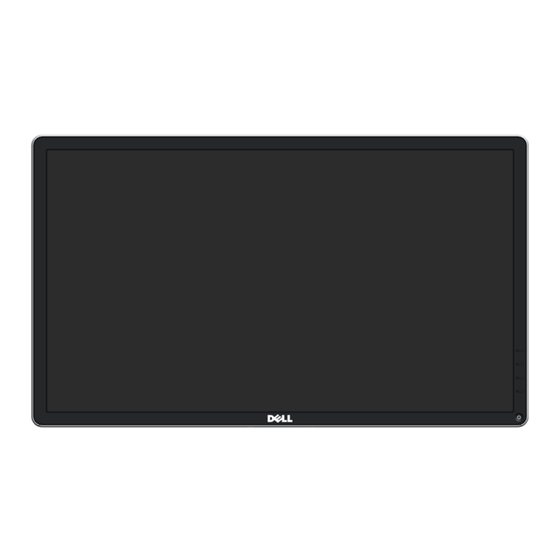

- Seite 1 Bedienungsanleitung Dell P2014H Modellnr.: P2014H Richtlinienmodell: P2014Ht...
-
Seite 2: Inhaltsverzeichnis
Monitor bedienen ........27 der Bluetooth SIG, Inc. ist und von Dell unter Lizenz verwendet wird; Blu- Monitor einschalten . - Seite 3 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 58 Dell kontaktieren....... . 58 Ihren Monitor einrichten .
-
Seite 4: Über Ihren Monitor
Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; • VGA-Kabel kontaktieren Sie Dell, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar. -
Seite 5: Produktmerkmale
On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung. • Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM), die Dell Display Manager- Softwareapplikation und die Produktdokumentation enthält. Inklusive Dell Display Manager (auf der beim Monitor mitgelieferten CD). •... -
Seite 6: Rückseite
(Sicherheitsschloss nicht beigefügt). Etikett mit Barcode- Beachten Sie dieses Etikett, wenn Nummer Beschreibung Verwendung Seriennummer Sie den technischen Kundendienst von Dell kontaktieren müssen. AC-Netzanschluss Für den Anschluss der Monitornetzleitung. Dell-Soundbar- Für den Anschluss Ihres Computers DisplayPort- Für den Anschluss Ihres Computers an... -
Seite 7: Technische Daten Des Monitors
Farbtiefe 16,7 Millionen Farben 1.2-Signaleingang Farbskala (typisch) 83 %* (CIE1976) Synchronisierung der Separate horizontale und vertikale *[P2014H]-Farbskala (typisch) basiert auf den Teststandards CIE1976 (83 %) Eingangssignale Synchronisierung, polaritätsfreier TTL-Level, und CIE1931 (72 %). SOG (Composite, Sync-on-Green) Auflösungsspezifikationen AC-Eingangsspannung / 100 V bis 240 V Wechselspannung / 50 oder Frequenz / Strom 60 Hz + 3 Hz / 1,5 A (max.) -
Seite 8: Umweltbezogene Eigenschaften
Anschlusstyp 15-poliger Mini-D-Sub, blauer Betrieb 10 % bis 80 % (nicht kondensierend) Anschluss; DVI-D, weißer Anschluss ; Lagerung: 5 % bis 90 % (nicht kondensierend) Nicht im Betrieb DP (DisplayPort), schwarzer Anschluss. Transport: 5% bis 90% (nicht kondensierend) Signalkabeltyp Digital: Abnehmbar, DVI-D, solide Pins. Höhe Analog: Abnehmbar, D-Sub, 15 Pins Betrieb... -
Seite 9: Pinbelegungen
DVI-Anschluss HINWEIS: Dieser Monitor ist ENERGY STAR ® -konform. HINWEIS: Ein Null-Stromverbrauch kann im abgeschalteten Modus nur erreicht werden, wenn Sie die Netzleitung vom Monitor abtrennen. Pinbelegungen VGA-Anschluss Pin-Nummer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Erde Schwebend Schwebend DDC-Takt DDC-Daten... -
Seite 10: Displayport-Anschluss
DisplayPort-Anschluss Channel) Protokolle automatisch mit seinen EDID (Extended Display Identifi- cation Data), damit sich das System selbst konfigurieren und die Monitorein- stellungen optimieren kann. Die meisten Monitorinstallationen sind automa- tisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Weitere Informationen über die Änderung der Monitoreinstellungen finden Sie unter Monitor bedienen. -
Seite 11: Qualität Des Lcd-Monitors Und Pixelrichtlinie
Pixel einen unveränderlichen Zustand einnehmen, was kaum zu erkennen ist und sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes auswirkt. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: http://www.dell.com/support/monitors. Leitfaden für die Wartung... -
Seite 12: Ihren Monitor Einrichten
Ihren Monitor einrichten Weißes DVI-Kabel anschließen Ständer anbringen HINWEIS: Der Ständer ist nicht angebracht, wenn der Monitor ab Werk geliefert wird. HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, halten Sie sich bitte an die Anweisungen der entsprechenden Anleitung. -
Seite 13: Kabel Organisieren
Kabelabdeckung anbringen USB-Kabel anschließen Nachdem Sie DVI/VGA/DisplayPort-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB-Kabels an den Computer aus: Schließen Sie das USB-Upstream-Kabel (mitgeliefert) an den Upstream- Port des Monitors und an einen passenden USB-Port Ihres Computers an (siehe Ansicht von unten). -
Seite 14: Wandmontage (Option)
Wandmontage (Option) Monitor bedienen Monitor einschalten Drücken Sie auf die -Taste, um den Monitor einzuschalten. (Schraubengröße: M4 x 10 mm). Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontageset beigelegt sind. Bedienelemente an der Frontblende verwenden Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes stabilen, flachen Tisch. -
Seite 15: Taste An Der Frontblende
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der Frontblende Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Taste an der Frontblende Beschreibung Vorderseite des Monitors. Diese Taste ermöglicht Ihnen die Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste/ voreingestellte Modi Mit dieser Taste erhalten Sie direkten Zugriff auf... -
Seite 16: On-Screen Display-Menü (Osd-Menü) Verwenden
On-Screen Display-Menü (OSD-Menü) verwenden Sie dann Ihre Änderungen mit der Taste oder entsprechend den Anzeigen im Menü vor. Menüsystem aufrufen 6. Kehren Sie zur Auswahl einer anderen Option durch einmalige Betätigung HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem -Taste zum Hauptmenü... - Seite 17 Auto- Obwohl Ihr Computer Ihren Monitor beim Start Eingangs- Wählen Sie mit dem Eingangsquelle-Menü Anpassung erkennt, optimiert die Funktion Auto-Anpassung quelle zwischen den unterschiedlichen Videosignalen die Anzeigeeinstellungen zur Nutzung mit Ihrer aus, die möglicherweise an Ihren Monitor spezifischen Einrichtung. angeschlossen sind. Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen.
- Seite 18 Farbeinste- Passen Sie die Farbeinstellungen des Monitors im Voreinge- Ermöglicht Ihnen die Auswahl aus einer Liste stellter voreingestellter Farbmodi. llungen Farbeinstellungen-Menü an. Modus Eingangs- Ermöglicht Ihnen die Einstellung des • Standard: Lädt die Standardfarbeinstellungen des Videoeingangsmodus auf: farbformat Monitors. Dies ist der voreingestellte Standardmodus. •...
- Seite 19 Bildverstär- Ermöglicht das automatische Scharfstellen von Anzeigeein- Passen Sie das Bild über die Anzeigeeinstellungen an. kung stellungen Bildern, die Hervorhebung von Farbtönen und die Steigerung des Farbkontrasts. Steigert die Bildklarheit. HINWEIS: Bildverstärkung ist nur bei den Modi Standard, Multimedia, Film und Spiel verfügbar. Farbton Diese Funktion kann die Farbe des Videobildes grünlicher oder lilafarbener erscheinen lassen.
- Seite 20 Anzeige- Wählen Sie diese Option, um die Menüein- einstellun- Standardanzeigeeinstellungen wiederherzustellen. stellungen gen zurück- setzen Energieein- stellungen Sprache Die Option Sprache dient der Einstellung der OSD- Anzeige auf eine von acht Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, Vereinfachtes Chinesisch Ein-/ Hiermit schalten Sie die Betriebsanzeige-LED zur oder Japanisch).
- Seite 21 Sonstige Wählen Sie zum Anpassen der OSD-Einstellungen, LCD- Hilft bei der Reduzierung schwacher Geisterbilder. Einstellun- wie Sprache, Dauer der Menüeinblendung etc., Behandlung Je nach Schweregrad der Geisterbilder kann die diese Option. Ausführung des Programmes einige Zeit dauern. Sie können diese Funktion durch Auswahl von „Aktivieren“...
-
Seite 22: Osd-Warnmeldungen
OSD-Warnmeldungen Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen: Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. -
Seite 23: Kippen, Schwenken Und Höhenverstellung
Alleskönner-Standfußes. Ihren Grafiktreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden Vorgänge: Kippen, Schwenken Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden: Mit dem integrierten Standfuß können Sie den Monitor auf einen • Rufen Sie www.dell.com/support auf, geben Sie Ihr Service-Tag ein komfortablen Betrachtungswinkel einstellen. -
Seite 24: Monitor Drehen
Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten. -
Seite 25: Problemlösung
Problemlösung Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der ACHTUNG: Bevor Sie eines der Verfahren in diesem Abschnitt Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor beginnen, befolgen Sie die Sicherheitshinweise. oder an Ihrem Computer und der Grafikkarte liegt. Selbsttest HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus... -
Seite 26: Allgemeine Probleme
• Weitere Informationen über die oder abgebrochen sind. Qualitätsrichtlinie für den Dell- Monitor und die Pixel finden Sie • Führen Sie die integrierte auf der Dell Support-Site unter: Diagnose aus. http://www.dell.com/support/ • Stellen Sie sicher, dass über die monitors. Taste... - Seite 27 Führen Sie den Selbsttest Qualitätsrichtlinie für den Dell- des Monitors aus und prüfen Monitor und die Pixel finden Sie Sie, ob diese Linien auch im auf der Dell Support-Site unter: Selbsttestmodus auftreten. http://www.dell.com/support/ • Prüfen Sie, ob Kontaktstifte am monitors.
-
Seite 28: Produktspezifische Probleme
Periodisch Monitorstörun- • Stellen Sie sicher, dass das Ein auf dem Ein schwacher • Verwenden Sie die auftretende Monitor längere gen treten nur Videokabel richtig und fest mit Schatten Energieverwaltung, damit sich Probleme Zeit verbliebenes, manchmal auf dem Monitor und dem Computer von einer der Monitor bei Nichtbenutzung statisches Bild hat... -
Seite 29: Usb-Probleme
Das Bild füllt nicht Das Bild kann • Aufgrund verschiedener • Trennen Sie USB-Peripheriegeräte Videoformate (Seitenverhältnisse) (Downstream-Anschluss) ab, den gesamten nicht die ge- von DVDs, erscheint die Anzeige schließen Sie diese anschließend Bildschirm aus. samte Bild- am Monitor möglicherweise nicht wieder an. -
Seite 30: Anhang
Anhang Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. Ihren Monitor einrichten WARNUNG: Sicherheitshinweise WARNUNG: Die Verwendung von Reglern, Einstellungen und Anzeigeauflösung auf 1600 x 900 (Maximum) ein- Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu stellen Stromschlägen, elektrischen und/oder mechanischen Gefahren führen. -
Seite 31: Wenn Sie Einen Desktop-Pc Oder Einen Tragbaren Computer Von Dell Mit Internetzugang Haben
HINWEIS: Falls Sie die Auflösung nicht auf 1600 x 900 einstellen können, 2. Rechtsklicken Sie auf den Desktop, wählen Sie dann Anpassen. erkundigen Sie sich bitte bei Dell™ nach einem Grafikadapter, der diese Auflösung unterstützt. 3. Klicken Sie anschließend auf Anzeige. -
Seite 32: Vorgänge Zur Einrichtung Von Zwei Monitoren Unter Windows
Vorgänge zur Einrichtung von zwei Monitoren unter Windows Vista ® Windows 7 oder Windows ® ® Inhalt (a) Unter Windows Vista ® (b) Unter Windows ® (c) Unter Windows ® (d) Anzeigestile für mehrere Monitore einstellen (a) Unter Windows Vista ®... - Seite 33 (b) Unter Windows ® Verbinden Sie die externen Monitore über ein Videokabel (VGA, DVI, DP etc.) mit Ihrem Laptop oder Desktop-PC und wählen Sie eine der folgen- den Einrichtungsmethoden. Methode 1: Mit der Tastenkombination „Win+P“ 1. Drücken Sie die Windows-Logotaste + P auf Ihrer Tastatur. 2.
- Seite 34 2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung. 3. Klicken Sie auf Mehrere Anzeigen, um eine Anzeige auszuwählen. Wenn Sie den zusätzlichen Monitor nicht in der Liste sehen, klicken Sie auf Erkennen. Möglicherweise müssen Sie Ihr System neu starten und die Schritte 1 bis 3 wiederholen, wenn das System keinen weiteren Monitor erkennt.
-
Seite 35: (D) Anzeigestile Für Mehrere Monitore Einstellen
(d) Anzeigestile für mehrere Monitore einstellen (iii) Unter Windows ® Nach Einrichtung der externen Monitore können Sie den gewünschten Anzeigestil im Mehrere Anzeigen-Menü auswählen: Duplizieren, Erweitern, Desktop anzeigen auf. Diese Anzeigen duplizieren: Dupliziert den gleichen Bildschirm auf zwei Monitoren mit der gleichen Auflösung, die auf Basis des Monitors mit der niedrigeren Auflösung gewählt wurde. - Seite 36 (i) Unter Windows Vista ® (iii) Unter Windows ® Desktop nur anzeigen auf…: Zeigt den Status eines bestimmten Monitors an. Diese Option wird üblicherweise dann gewählt, wenn der Laptop als PC verwendet wird, damit der Benutzer einen großen externen Monitor nutzen kann. Die meisten derzeitigen Laptops (ii) Unter Windows ®...
- Seite 37 (i) Unter Windows Vista ® (ii) Unter Windows ® Ihren Monitor einrichten Ihren Monitor einrichten ...
- Seite 38 (iii) Unter Windows ® Ihren Monitor einrichten ...
