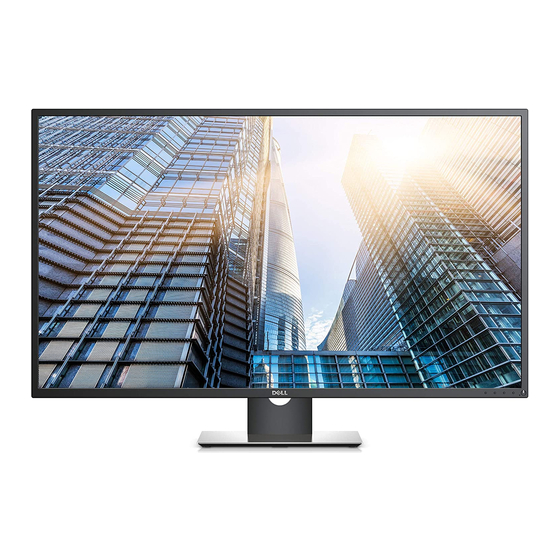

Bedienungsanleitung Dell P4317Q Modellnr.:P4317Q Richtlinienmodell:P4317Qc...
Seite 2
Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken:Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft. Corporation in den Vereinigten Staaten und/oder anderen Ländern, Intel ist eine eingetragene Marke der Intel Corporation in den Vereinigten Staaten und anderen Ländern;...
Inhalt Über Ihren Monitor ..............5 Lieferumfang ....................5 Produktmerkmale ..................6 Technische Daten des Monitors ............. 7 Universal Serial Bus- (USB) Schnittstelle ..........16 Übersicht über Einzelteile und Bedienelemente .......18 Plug-and-Play-Fähigkeit ................. 21 Qualität des LCD-Monitors und Pixelrichtlinie ........21 Wartungsanweisungen ................21 Ihren Monitor einrichten ............22 Ständer anbringen ..................22 Ihren Monitor anschließen ..............23...
Seite 4
Integrierte Diagnose ................48 Allgemeine Probleme ................49 Produktspezifische Probleme ..............51 Spezielle Universal Serial Bus- (USB) Probleme .........52 Spezielle Mobile High-Definition Link- (MHL) Probleme ....52 Anhang .......................53 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ....................53 Dell kontaktieren ..................53 Inhalt...
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte: Dell kontaktieren. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.
Dell UltraSharp U2715H Monitor ∞ Sicherheits- und Richtlinieninformationen Produktmerkmale Der Flachbildschirm Dell P4317Q verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: 107,98 cm (42,51 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). ∞ Auflösung von 3840 x 2160 plus Vollbildunterstützung bei niedrigeren Auflösungen.
Achtung:Ein(e) separat von einem Drittanbieter erworbene(r) Arm/Stange muss das Gewicht des Monitors sowie externer Halterungen und Schnittstellenplatten unterstützen. Umweltbezogene Eigenschaften Modell P4317Q Temperatur Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Nicht im Betrieb Lagerung ∞ -20 °C bis 60 °C (-4 °F bis 140 °F) ∞...
6 Ohm Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich folgende Meldung ein: Dell P4317Q Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken.
Seite 12
Pinbelegungen VGA-Anschluss Pin-Nummer 15-polige Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5V/3,3V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor...
Universal Serial Bus- (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Dieser Monitor ist mit Super-Speed-USB 3.0 kompatibel. Übertragungsgeschwindigkeit Datenrate Stromverbrauch* SuperSpeed 5 Gb/s 4,5 W (max., je Port) Hochgeschwindigkeit 480 Mb/s 4,5 W (max., je Port) Full-Speed 12 Mb/s 4,5 W (max., je Port)
USB-Downstream-Anschluss Pin-Nummer 9-polige Seite des Anschlusses Erde SSTX- SSTX+ Erde SSRX- SSRX+ USB-Ports 1 Upstream – blau ∞ 4 Downstream – blau ∞ Ladeanschluss – der Anschluss mit -Akkusymbol; unterstützt Aufladung, ∞ falls das Gerät BC1.2-konform ist. HINWEIS: Die USB 3.0-Funktionalität erfordert einen USB 3.0-kompatiblen Computer.
Übersicht über Einzelteile und Bedienelemente Vorderseite Bedienelemente an der Frontblende Nummer Beschreibung Funktionstasten (für weitere Informationen siehe Ihren Monitor bedienen) Ein-/Austaste (mit LED-Anzeige) HINWEIS: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.
Sicherheitsschloss (Sicherheitsschloss nicht inbegriffen). Etikett mit Barcode-Seriennummer Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. Ansicht von der Seite Über Ihren Monitor...
Ansicht von unten 7 8 9 10 11 4 5 6 Unterseite ohne Monitorständer Nummer Beschreibung Verwendung Für den Anschluss der Monitornetzleitung. Netzkabelanschluss RS232-Anschluss Zum Anschließen Ihres Computers an den Monitor über ein RS232-Kabel. HDMI/MHL 1-Anschluss Zum Anschließen Ihres Computers per HDMI/MHL- Kabel.
Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors.
Ihren Monitor einrichten Ständer anbringen HINWEIS: Zur Aufstellung mit einem anderer Ständer beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer. So bringen Sie den Monitorständer an: 1.
Ihren Monitor anschließen WARNUNG: Befolgen Sie die Sicherheitshinweise, bevor Sie eines der Verfahren in diesem Abschnitt beginnen. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. So schließen Sie Ihren Monitor an den Computer an: 1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab. 2.
Audiokabel anschließen (separat erhältlich) Das USB 3.0-Kabel anschließen HDMI-/MHL-/mDP-/DP-Kabels das Befolgen Sie nach Anschluss des nachstehende Verfahren zum Verbinden -Kabels des USB 3.0 mit dem Computer und zum Abschließen Ihrer Monitoraufstellung: 1. Verbinden Sie den USB 3.0-Upstream-Port (Kabel mitgeliefert) mit einem geeigneten USB 3.0-Port an Ihrem Computer.
Bereitschaftsmodus wechselt, erscheint am Monitor je nach Ausgang des MHL- Eingangsgerätes entweder ein schwarzer Bildschirm oder die nachstehende Meldung. Dell P4317Q Energiesparen aktivieren. Gehen Sie für die Aktivierung der MHL-Verbindung wie folgt vor: Monitor einrichten 1. Stecken Sie das Netzkabel des Monitors an einer Netzsteckdose an.
Monitorständer abnehmen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer. So entfernen Sie den Ständer: 1. Packen Sie die VESA-Abdeckung aus. 2.
Ihren Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Vorderseite des Monitors. Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer...
Seite 29
2&3 Mit der Ein-/Austaste schalten Sie den Monitor ein und aus. Ein-/Austaste (mit LED- Weißes Leuchten zeigt an, dass der Monitor Anzeige) eingeschaltet ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an. OSD-Bedienelemente Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.
OSD-Menü aufrufen HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü für analogen (VGA-) Eingang Dell P4317Q Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe...
Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe Display PIP/PBP Audio Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz Maximale: 1920x1080, 60Hz Passen Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.
Seite 33
Auto- Hiermit aktivieren Sie die automatische Einrichtung und Anpassung Anpassung des Menüs. Dell P4317Q Energieverbrauch Helligkeit/Kontrast drücken, um die Anzeige automatisch anpassen zu lassen. Auto-Anpassung Eingabe-Quelle Farbe Display PIP/PBP Audio Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz Maximale: 1920x1080, 60Hz Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen...
Seite 34
Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Auto-Anpassung Eingabe-Quelle Farbe HDMI/MHL 1 Display HDMI/MHL 2 PIP/PBP Autom. wählen Audio Eingabe-Quelle zurücks. Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz...
Farbton kühler. ∞ Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen. Passen Sie mit den Tasten die drei Farbwerte (R, G, B) an und erstellen Sie Ihren eigenen voreingestellten Farbmodus. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Voreingestellte Modi Standard Auto-Anpassung Eingangsfarbformat...
Seite 36
∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist. ∞ YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Voreingestellte Modi Auto-Anpassung Eingangsfarbformat Farbe zurücks.
Seite 37
Display Verwenden Sie zum Anpassen des Bildes Display. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Auto-Anpassung Underscan Eingabe-Quelle Monitor Sleep Sleep After Timeout Farbe Horizontale Position Display Vertikale Position Schärfe PIP/PBP Audio Pixeluhr Energie Phase Menü Anzeige zurücks. Individualisieren Weiteres Auflösung: 1920x1080, 50Hz...
Seite 38
PIP / PBP Dell P4317Q Energieverbrauch Helligkeit/Kontrast PIP/PBP Mode Auto-Anpassung Eingabe-Quelle Farbe Display PIP/PBP Audio Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz Maximale: 3840x2160, 30Hz PIP/PBP Mode Es gibt fünf Modi:Bild-im-Bild (PIP) und Bild-neben-Bild (PIP-/PBP- (PBP) mit 2/3/4 Fenstern. Modus)
Seite 39
Audio Dell P4317Q Energieverbrauch Helligkeit/Kontrast Lautstärke Auto-Anpassung Audioquelle Lautsprecher Aktiviert Eingabe-Quelle Farbe Audioeinst. Zurücksetzen Display PIP/PBP Audio Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz Maximale: 3840x2160, 30Hz Lautstärke Verwenden Sie die Tasten zur Lautstärkeregelung. Minimum ist 0 (-). Maximum ist 100 (+).
Seite 40
Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Dell P4317Q Energieverbrauch Helligkeit/Kontrast Deutsch Sprache Auto-Anpassung Transparenz 20 s Timer Eingabe-Quelle Farbe Sperre Entriegeln Display Menü zurücks. PIP/PBP Audio Energie Menü Individualisieren Weiteres Auflösung: 1920x1080, 50Hz...
Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer. Sie können diese Funktion durch Auswahl von Deaktiviert deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. Dell P4317Q Energieverbrauch Helligkeit/Kontrast DDC/CI Aktiviert Auto-Anpassung LCD-Konditionierung...
Seite 43
HINWEIS: Ihr Monitor verfügt über eine eingebaute Funktion, die die Helligkeit automatisch an die Alterung der LEDs anpasst. OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint folgende Meldung: Dell P4317Q Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. 3840x2160, 60Hz Ändern Sie Ihr Eingangstiming auf oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.
Seite 44
Dell P4317Q Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
Rufen Sie www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden ∞ Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt: Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten ∞...
Neigungswinkel anpassen Der mit Ihrem Monitor gelieferte Ständer unterstützt eine Neigung bis 5 Grad nach vorne und 10 Grad nach hinten. 10° 5° Ihren Monitor bedienen...
Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend blau. Dell P4317Q Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors...
Dell P4317Q Kein mDP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist. 4. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.
∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Dauerhaft leuchtende Pixel ∞ Schalten Sie das Gerät aus und wieder ein.
Seite 50
∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme ∞ Nehmen Sie keine Schritte zur Problemlösung vor. ∞ Wenden Sie sich umgehend an Dell. Periodisch auftretende ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Probleme Monitor und dem Computer verbunden ist.
Produktspezifische Probleme Spezifische Korrekturvorschläge Symptome ∞ Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display. Bild ist zu klein ∞ Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). Der Monitor kann mit ∞ Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, den Tasten an der schließen Sie ihn wieder an und schalten Sie den Monitor wieder ein.
Spezielle Universal Serial Bus- (USB) Probleme Spezifische Was Sie Korrekturvorschläge Symptome bemerken USB-Schnittstelle USB- ∞ Prüfen Sie, ob Ihr Monitor eingeschaltet ist. funktioniert nicht Peripheriegeräte ∞ Schließen Sie das Upstream-Kabel wieder an funktionieren nicht Ihrem Computer an. ∞ Schließen Sie die USB-Peripheriegeräte wieder an (Downstream-Anschluss).
FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance. Dell kontaktieren So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst: 1. Besuchen Sie www.dell.com/contactdell. 2. Wählen Sie Ihr Land bzw. Ihre Region aus der Auswahlliste Land/Region wählen im unteren Bereich der Seite.
