max blank Granada Basic Montageanleitung Seite 18

Deckel
Seitenverkleidung
Steinboard S28
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
2
4
1
5
Seite 18
Granada S28 / S48
Nicht gegen andere Teile oder Gegenstände stoßen!
Achtung:
Werkzeug zur Ofenmontage:
• Wasserwaage
• Sechskantschraubendreher SW3
• Sechskantschraubendreher SW4
• Sechskantschraubendreher SW5
• Maulschlüssel SW10
• Maulschlüssel SW13
• Steckschlüssel SW13

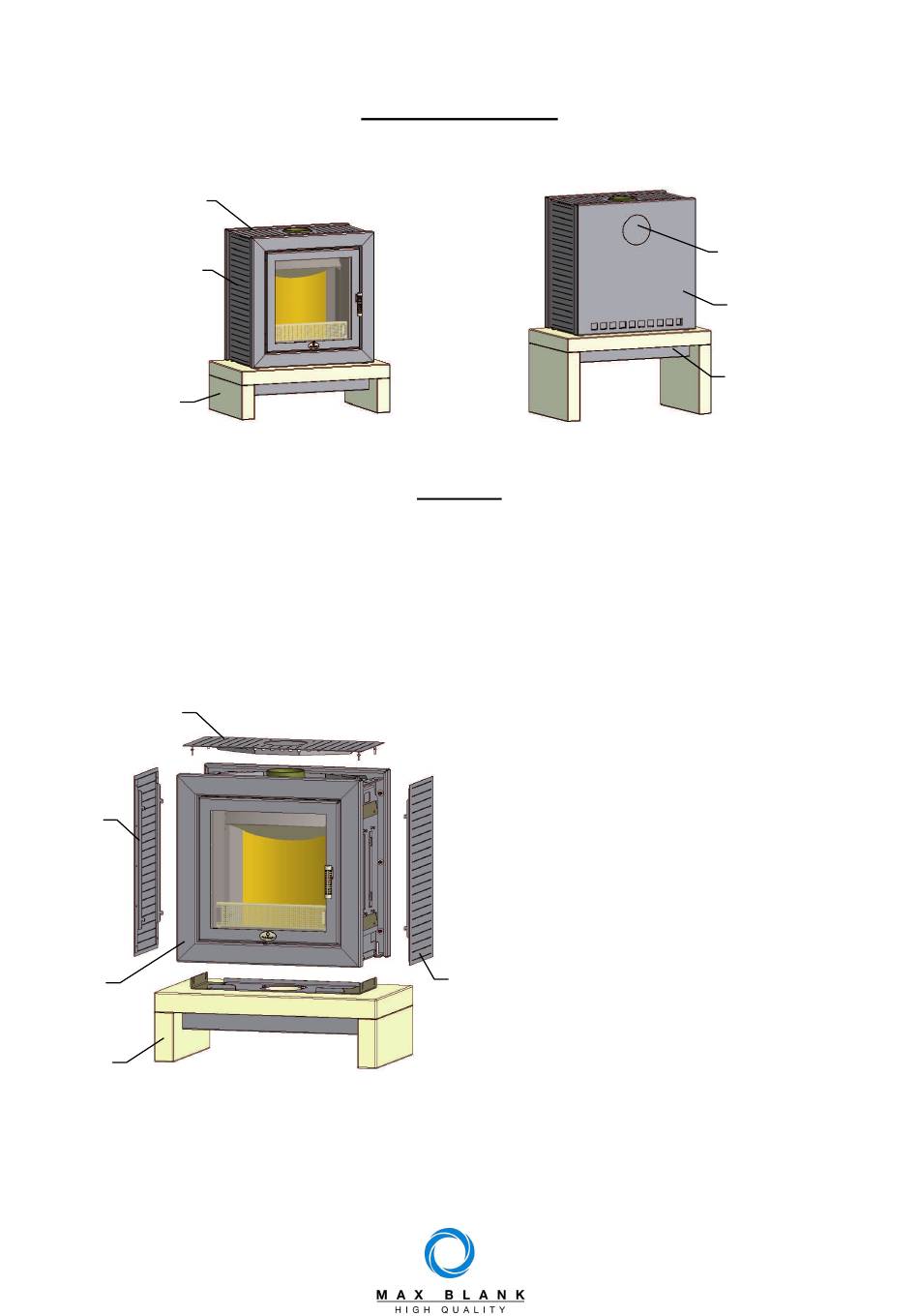

Den Deckel (2), sowie die beiden
Seitenverkleidungen (3) und (4) vom
3
Kaminofen (1) demontieren.
Dazu die nachfolgend aufgeführten
Montageschritte in entgegengesetzter
Reihenfolge beachten.
Ausschnitt für
Rauchrohr
Rückwand
Steinboardblende
