Seite 1

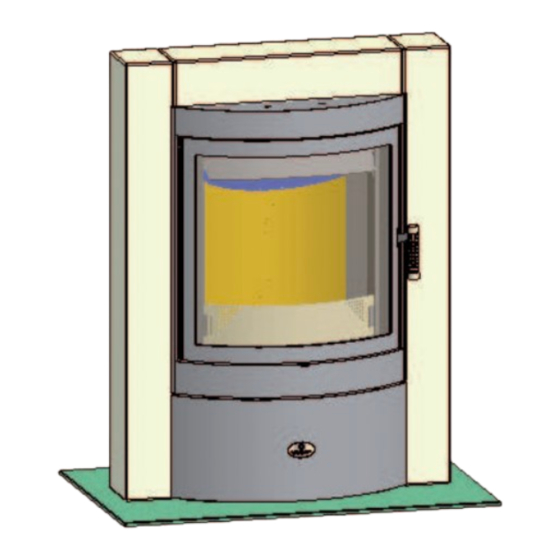

MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Athen Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
Seite 2
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
Seite 3
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Athen Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen...
Seite 4
Datenblatt Technische Daten max. Abbrandmenge: 3,0 kg / Stunde Höhe 1104 mm Breite 810 mm Tiefe 392 mm Prüfwerte nach DIN EN 13240 Scheitholz Buche Gewicht ohne Schamotte 298 kg Wirkungsgrad 79,3 % Gewicht Schamotte 20 kg CO (13%O 1278 mg/m³ Rauchrohrabgang Ø...
Seite 5
Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden.
Seite 6
Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-3 die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten.
Seite 7
Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
Seite 8
Den linken Schamottestein (2) wie abgebildet einsetzen und ganz auf die linke Seite schieben. Den rechten Schamottestein (3) wie abgebildet einbauen. Nach dem Einbau der beiden Schamottesteine (2) und (3) diese zusammenschieben und mittig ausrichten. Feuerraumboden (4) gemäß Bild einsetzen. Umlenkplatte (5) wie abgebildet senkrecht halten, in den Feuerraum einführen und hinter den seitlichen...
Seite 9
Die beiden seitlichen Lufteinlassdüsen (6) einsetzen. Feuerbock (7) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Russ von den Rauchrohren im Brennraum entnehmen.
Seite 10
Montage: Kaminofen Athen Linke Rechte Steinsäule Steinsäule Ausschnitt für Rauchrohr Feuerraum- türe Feuerbock Rückwand Ausschnitt für Außenluft Blende Glasplatte Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B.
Seite 11
Die 4 Linsenkopfschrauben (1) in der jeweils zweiten Luftöffnung Lösen. Die Rückwand (2) nach oben Ziehen und nach hinten wegnehmen. Die 2 Sechskantschrauben (3) auf jeder Seite des Fußgestells entfernen. Seite 11...
Seite 12
Durch entfernen der 4 Sechskantmuttern (4) die Blende (5) nach vorne entfernen. Demontieren Sie den Blendenträger (6) durch Lösen der 4 Linsenkopfschrauben (7). Seite 12...
Seite 13
Durch entfernen der 4 Innen- Sechskantschrauben (8) kann der Brennraum (9) nach vorne herausgenommen werden. Die 4 Schrauben (10) an der Unterseite der Quersäule (11) entfernen und diese vorsichtig nach oben heraus nehmen. Durch entfernen der beiden Sechskantmuttern (12) in der unteren Ecke wird die linke Steinsäule (13) entfernt.
Seite 14
Das Fußgestell (14) von der Transportplatte entfernen. Die Senkschrauben (15) von unten mit den Kunststoffhülsen (16) in die Glasplatte (17) einfügen und das Fußgestell (14) mit der Glasplatte (17) verschrauben. Befestigen Sie die beiden Steinsäulen unten am Fußgestell (14). Setzen Sie die Quersäule (11) zwischen die beiden Längssäulen ein und schrauben diese von unten mit 4 Schrauben (10) fest.
Seite 15
Schieben Sie den Brennraum (9) vorsichtig von vorne auf das Fußgestell (14) bis dieser an den Steinsäulen anliegt. Befestigen Sie den Brennraum (9) an der Rückseite mit den 4 Innen - Sechskantschrauben (8) an den Haltern der Steinsäulen Seite 15...
Seite 16
An der Unterseite den Grundkörper mit je zwei Sechskantschrauben (3) links und rechts mit dem Fußgestell (14) verschrauben. Montieren Sie den Blendenträger (6) mit den 4 Linsenkopfschrauben (7) an den Trägern der Steinsäulen. Schieben Sie die Blende (5) von vorne in den Blendenträger (6) und verschrauben diesen von der Rückseite.
Seite 17
Die Rückwand (2) an den Kaminofen setzen und nach unten schieben. Nach dem einhängen der Rückwand wird diese mit den 4 Linsenkopfschrauben (1) durch die Luftöffnungen festgeschraubt. Seite 17...
Seite 20
Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Athen-DE-03...
