MONTAGE-ANLEITUNG
Typenschild für Ihr Heizgerät

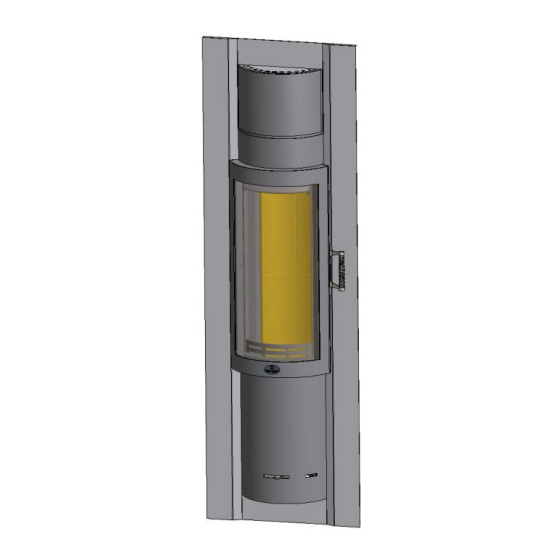

Dijon E
Bitte entnehmen Sie weitere wichtige
Hinweise auf der nächsten Seite!

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für max blank Dijon E

  • Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Dijon E Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
  • Seite 2: Anbringung Des Typenschildes

    Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
  • Seite 3: Inhaltsverzeichnis

    MONTAGE-ANLEITUNG FÜR KAMINEINSATZ Dijon E Inhalt: Seite Datenblatt Sicherheitsabstände Besondere Vorkehrungen für den Brandschutz Aufbau vor oder neben einer zu schützenden Wand Aufbau vor oder neben einer sonstigen Wand Wärmeabgabe Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Lieferumfang Produktdatenblatt Technische Änderungen vorbehalten.
  • Seite 4: Datenblatt

    1 Datenblatt (Maße in cm) Folgende Prüfnormen und Anforderungen werden erfüllt EN 13229 1. BImSchV Stufe 2 Schweiz LRV 2011 BStV München BStV Regensburg FBStVO Aachen Seite 4...
  • Seite 5 Technische Daten Dijon E Höhe 186 cm Breite 59 cm Tiefe 39 cm Einbauhöhe 180 cm Einbaubreite 40 cm Einbautiefe 23,5 cm Gesamtgewicht 144 kg Gewicht Schamotte 17,5 kg Rauchrohrstutzen Ø 150 mm Außenluftanschluß Ø 100 mm Füllraumbreite 26 cm Füllraumtiefe...
  • Seite 6: Sicherheitsabstände

    2 Sicherheitsabstände 2.1 Besondere Vorkehrungen für den Brandschutz Beim Aufbau des Kamineinsatzes sind folgende Mindestanforderungen einzuhalten: Vorn der Feuerraumöffnung nach vorn und zu den Seiten gemessen, müssen Fußböden aus brennbaren Baustoffen folgenden Abständen durch einen ausreichend dicken Belag nicht brennbaren Baustoffen geschützt sein: ·...
  • Seite 7: Aufbau Vor Oder Neben Einer Zu Schützenden Wand

    2.2 Aufbau vor oder neben einer zu schützenden Wand zu schützende Wand zählen: · brennbare Wände und Wandkonstruktionen, · tragende Wände aus Stahlbeton, · sonstige Wände bis 10 cm Dicke Vormauerung aus Gasbeton, Ziegel oder Kalksandstein, mindestens 10 cm dick Wärmedämmstoffe nach AGI-Q 132 Die Dämmstoffe müssen mindestens Baustoffklasse A1 nach DIN 4102 Teil 1,...
  • Seite 8: Aufbau Vor Oder Neben Einer Sonstigen Wand

    2.3 Aufbau vor oder neben einer sonstigen Wand zu sonstige Wand zählen: Wände aus mineralischen Baustoffen wie Gasbeton, Ziegel, Kalksandstein usw. dicker als 10 cm Wärmedämmstoffe nach AGI-Q 132 Die Dämmstoffe müssen mindestens Baustoffklasse A1 nach DIN 4102 Teil 1, obere Anwendungstemperatur 700 °C, entsprechen.
  • Seite 9: Wärmeabgabe

    2.4 Wärmeabgabe Da unterschiedliche Bauarten von Kaminanlagen möglich sind, ist eine genaue Planung Kaminanlage durch ein Fachunternehmen unerlässlich. Eine ausreichende Wärmeabgabe muss sichergestellt werden. Dies kann über Luftgitter in der Verkleidung oder über Konvektionsluftleitungen realisiert werden. Bei Kaminanlagen, die bestimmungsgemäß die Wärme über Konvektion abführen, ist folgendes zu beachten: Der Querschnitt für die Lufteintrittsöffnung muss mindestens 800 cm²...
  • Seite 10: Luftschieberstellungen

    4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) werden die Primärluft (2) und die Sekundärluft (3) mit einem Hebel (1) geregelt. Der Abbrand einer Brennstoffmenge (4) ca. 1,9 kg (entspricht ca.3 Stk. Holzscheit mit 20 bis 25 cm Länge) dauert je nach Brennstoffqualität, Schornstein- und Witterungs-...
  • Seite 11: Einbau Der Schamotte

    5 Einbau der Schamotte Die für den Kamineinsatz konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
  • Seite 12 Feuerraumboden (2) gemäß Bild einsetzen und nach vorne schieben. Darauf achten, dass der Bodendeckel (6) eingelegt ist. Den linken Seitenstein (3) und den rechten Seitenstein (4) wie abgebildet zwischen Bodenplatte (2) und Brennraumwand einsetzen. Den nächsten linken Seitenstein (3) auf den bereits eingebauten Seitenstein (3) einsetzen.
  • Seite 13 Nach dem Einbau der Bodenplatte (2), der linken Seitensteine (3) und der rechten Seitensteine (4) diese zueinander mittig ausrichten. Die Umlenkplatte (5) wie abgebildet senkrecht halten, in den Feuerraum einführen und hinter den seitlichen Auflagen nach oben schieben, bis die hintere Lasche auf den Seitensteinen (3,4)aufliegt.
  • Seite 14: Reinigung

    6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kamineinsatz herausnehmen und dadurch den entfernten Ruß...
  • Seite 15: Montage

    7 Montage : Dijon E Stahldeckel deckel Frontblende Feuerraumtür Sockelblende Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·...
  • Seite 16 Den Kamineinsatz (1) an den Aufstellungsort bringen und fachgerecht montieren. Der Kamineinsatz kann mit Hilfe der Stellfüße (4) ausgerichtet werden. Dazu die Stellfüße (4) mit einem Maulschlüssel drehen. Den Kamineinsatz mit den Bodenlaschen (5) befestigen. Nebenstehende Abbildung zeigt die benötigte Wandöffnung Die Frontblende (3) mit den Haken in den Kamineinsatz (1) einhängen und oben die Lasche (7) festschrauben.
  • Seite 17 Den Stahldeckel (2) in die Frontblende (3) legen. Die Sockelblende (4) am Kamineinsatz unten anlegen und anklappen. Die Sockelblende (4) mit 2 Linsenkopf- schrauben (8) befestigen. Schamotteeinbau siehe Kapitel 5 Seite 17...
  • Seite 18: Außenluftanschluß

    8 Außenluftanschluß Außenluftanschluß Der Kamineinsatz ist für einen Außenluftanschluß vorbereitet. Den Außenluftstutzen (1) mit einem Alu-Flexrohr (2) und Drahtschelle verbinden. 9 Lieferumfang - Kamineinsatz Dijon E - Brennraumauskleidung - Aufstellungs- und Bedienungsanleitung - Montage-Anleitung mit Typenschild Seite 18...
  • Seite 19: Produktdatenblatt

    10 Produktdatenblatt Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KE6-R (Dijon E) Energieeffizienzklasse Direkte Wärmeleistung 8,5 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 108,0 Brennstoff-Energieeffizienz 81,4 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. bei Mindestlast - Der Brandschutz- und Sicherheitsabstände u.a.
  • Seite 20 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Dijon E-DE-04.docx...
