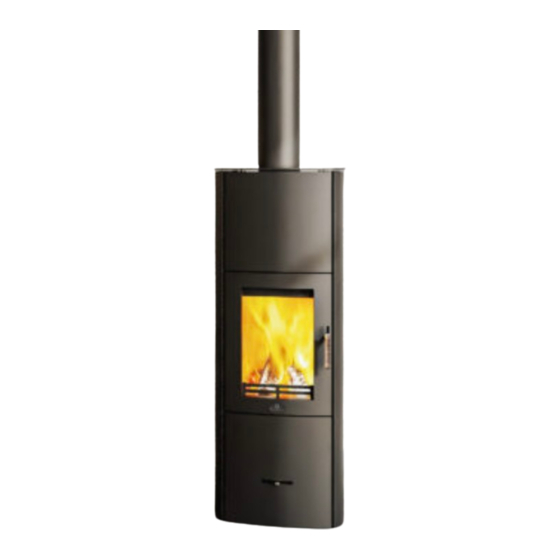

max blank Turin Montage- Und Bedienungsanleitung
Verwandte Anleitungen für max blank Turin
Inhaltszusammenfassung für max blank Turin
- Seite 1 Montage- und Bedienungsanleitung Pelletbox KO13 Kaminofenmodelle Turin Lyon Zur Prüfung angemeldet! Ü-Zeichen liegt dieser Anleitung bei Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Ü-Zeichens
Anbringung des Ü-Zeichens Der Gesetzgeber schreibt vor, das beigefügte Ü-Zeichen an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Ü-Zeichen je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
Pelletbox KO13 Inhalt: Seite Technisches Datenblatt Sicherheitsabstände Hinweis zu Schornsteinbemessung Wichtige Hinweise Einbau der Pelletbox Luftschieberstellungen Reinigung Wichtige Hinweise zum Betrieb mit Pelletbox Lieferumfang Übereinstimmungserklärung Übergabeprotokoll Garantiekarte Pelletbox Lesen und Befolgen Sie die Technische Anleitung sowie die Aufstellungs- und Bedienungsanleitung Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. -
Seite 4: Technisches Datenblatt
1 Technisches Datenblatt (Maße in cm) Die Pelletbox KO13 ist in allen Modellen mit dem Brennraum KO13 einsetzbar: Turin S Turin SP Turin BF Lyon S Lyon L Lyon BF Inkl. deren Varianten Technische Daten Pelletbox KO13 Höhe Pelletbox 22 cm Ø... -
Seite 5: Pelletbox Ko13
Technisches Datenblatt Pelletbox KO13 In Anlehnung an EN 16510-1:2022 / EN 16510-2-1:2022 Holzpellet Ø 6 Zulässige Brennstoffe Max. Füllmenge Pellet Ø 6mm 2,1 kg Brennstoffdurchsatz kg/h 1,54 kg/h Brenndauer 80 min Nennwärmeleistung 6,5 kW Raumwärmeleistung 6,5 kW SHnom Wirkungsgrad bei Nennwärmeleistung η... -
Seite 6: Wichtige Hinweise
4 Wichtige Hinweise zulässige Brennstoffe Gemäß der 1.Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes dürfen in der Pelletbox ausschließlich Holzpellets Ø 6 mm nach EN14961-2 (A1) Qualitätsklasse A1 / ENplus-A1 DINplus oder ÖNorm M7135 verbrannt werden. ACHTUNG Solange die Glut nicht völlig erloschen ist, darf die Feuerraumtür keinesfalls geöffnet werden und keinesfalls Pellets neu aufgegeben werden. -
Seite 7: Einbau Der Pelletbox
5 Einbau der Pelletbox Die für den Kaminofen konzipierte Pelletbox wird in den Feuerraum der KO9-Modelle wie beschrieben eingesetzt. Die Anleitung ist zu beachten, um eine einwandfreie Funktion zu gewährleisten. Zum Heizbetrieb mit Pellets werden folgende Bauteile benötigt: - Pelletbox KO13 (1) - Gußrost (2) - Pelletblende (3) - Hinweisschild (4) - Seite 8 Den Gußrost (2) von oben in die Pelletbox (1) einlegen. Die Pelletbox (1) mit eingelegtem Gußrost (2) in den Feuerraum (8) einsetzen. Das Hinweisschild (4) mit den beiden Schrauben auf dem Feuerbock (7) befestigen. Die Pelletblende (3) in den Feuerraum (8) einlegen.
-
Seite 9: Luftschieberstellungen
6 Luftschieberstellungen Die in den Brennraum eingesetzte Pelletbox KO13 (1) bis zum Rand mit 2,1 kg Holzpellets Ø6 mm befüllen. Es dürfen nur Holzpellets mit Ø6 mm, die mindestens den Anforderungen nach DIN EN 14961-2 erfüllen verwendet werden Die Pelletbox ist vor jeder Befüllung auf Beschädigungen oder Verunreinigungen zu prüfen und ggf. -
Seite 10: Reinigung
7 Reinigung Um einen sicheren und sauberen Betrieb zu gewährleisten muss vor jeder neuen Befüllung der Lochboden der Pelletbox sorgfältig gereinigt werden. Dazu den mitgelieferten Reinigungspinsel verwenden. Es muss sichergestellt sein, dass alle Öffnungen des Lochbodens frei sind um einen ordnungsgemäßen Betrieb sicherzustellen und Beschädigungen zu vermeiden Achtung! Nur im kalten Zustand reinigen... -
Seite 11: Wichtige Hinweise Zum Betrieb Mit Pelletbox
8. Wichtige Hinweise zum Betrieb mit Pelletbox Bitte beachten Sie beim Anschluss und Betrieb des Max Blank Pellet-Zubehörs folgende Punkte: 1. Zugmessung vor Inbetriebnahme: Vor dem Anschluss des Kamins oder Kaminofens ist die Zugleistung Ihres Schornsteins zu messen. Liegt diese im Bereich von 12 bis 15 Pa (Pascal), ist ein ordnungsgemäßer Betrieb möglich. -
Seite 12: Lieferumfang
9 Lieferumfang - Pelletbox (Pelletbox, Pelletblende, Pelletrost, Hinweisschild) - Montage- und Bedienungsanleitung - Schutzhandschuh - Feuerzeug - Reinigungspinsel - Pellet-Schaufel - Pellet-Tasche Seite 12... -
Seite 13: Übereinstimmungserklärung
10 Übereinstimmungserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim erklärt in eigener Verantwortung, dass die beschriebene Pelletbox KO13 mit allen zutreffenden grundlegenden Anforderungen, für das die Allgemeine bauaufsichtliche Zulassung ausgestellt wurde, übereinstimmt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. -
Seite 14: Übergabeprotokoll
11 Übergabeprotokoll Checkliste für Übergabe der Pelletbox nach Montage und Anschluss: Wir beglückwünschen Sie zum Kauf Ihrer Max Blank High Quality - Pelletbox und möchten Sie mit dieser Checkliste unterstützen, alle für die Installation wesentlichen Punkte zu beachten. Bitte berücksichtigen Sie, dass Ihre Feuerstätte von einem Schornsteinfeger abgenommen werden muss. -
Seite 15: Garantiekarte Pelletbox
Dieser Garantieschein ist gültig, wenn Sie innerhalb von 30 Tagen, nach Abnahme des Kaminofens, dieses Blatt, beiderseitig ausgefüllt und unterzeichnet, an untenstehende Adresse zurückgesendet haben. Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten... - Seite 16 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Pelletbox KO13-DE-01.docx...
