- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Ravenna Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
- Seite 2 Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
- Seite 3 MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Ravenna Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen...
- Seite 4 Datenblatt Technische Daten max. Abbrandmenge: 2,6 kg / Stunde Höhe 1160 mm Breite 552 mm Tiefe 475 mm Prüfwerte nach DIN EN 13240 Scheitholz Buche Gewicht ohne Schamotte 189 kg Wirkungsgrad 86,6 % Gewicht Schamotte 30 kg CO (13%O 1377 mg/m³ Rauchrohrabgang Ø...
- Seite 5 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden.
- Seite 6 Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-2/S die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten.
- Seite 7 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
- Seite 8 Umlenkplatte (2) wie abgebildet einbauen. Umlenkplatte (2) wie abgebildet auf oberer Auflageplatte (O) und hinteren Auflagewinkel(U) ablegen. Bodenplatte (3) mit Sichtseite nach oben entsprechend der Ofenkontur einlegen und nach vorne schieben. Rückwandstein (4) mit Sichtseite zum Feuerraum einsetzen und ausmitteln. Linken Seitenstein (5) mit Schräge zum Rückwandstein (4) einsetzen und an die Feuerraumseitenwand...
- Seite 9 Schamotteeinbau prüfen! Es dürfen keine offenen Fugen vorhanden sein. Feuerbock (8) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden.

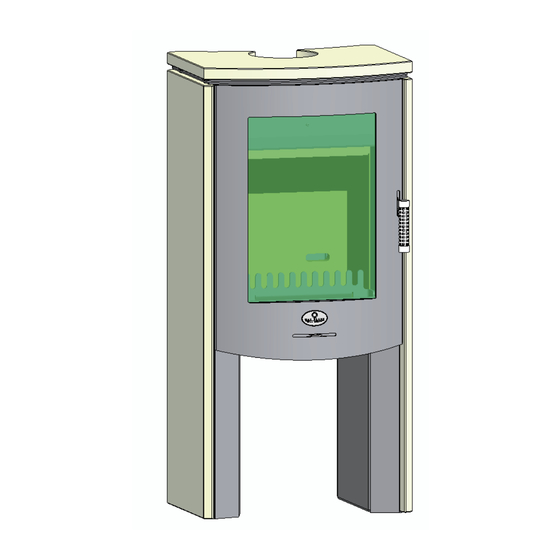

- Seite 10 Montage: Kaminofen Ravenna Steindeckel Reling Feuerraumtüre Linker Seitenstein Rückwand Rechter Seitenstein Feuerbock Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •...
- Seite 11 Die Rückwand (2) von hinten auf die vier Gewindebolzen stecken und mit Beilagscheiben und Hutmuttern (3) verschrauben. Mit der Schraube (4) wird der Abstand eingestellt. Zur Montage des Seitensteins (5) die beiden Befestigungsbügel (6) und Linsenkopfschrauben (7) griffbereit halten. Die beiden Seitensteine sind gleich. Den Seitenstein mit den stirnseitigen Bohrungen in die Stifte des unteren Halters (7) einsetzen.
- Seite 12 Die Montage des linken Seitensteines (5) erfolgt analog. Die Reling (8) auf das Zwischenblech (9) legen und festschrauben. Mit der Schraube (10) wird die Reling (8) auf dem Zwischenblech (9) verschraubt. Mit der Mutter (11) wird die Reling (8) in der Höhe fixiert. Seite 12...
- Seite 13 Danach den Steindeckel (12) auf die Reling (8) legen. Dabei müssen die Bohrungen auf der Unterseite des Steindeckels (12) in die Fixierpunkte der Reling (8) einrasten. Schamotteeinbau siehe Kapitel 5 Seite 13...
- Seite 14 Seite 14...
- Seite 15 Notizen: Seite 15...
- Seite 16 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Ravenna-DE-03...
