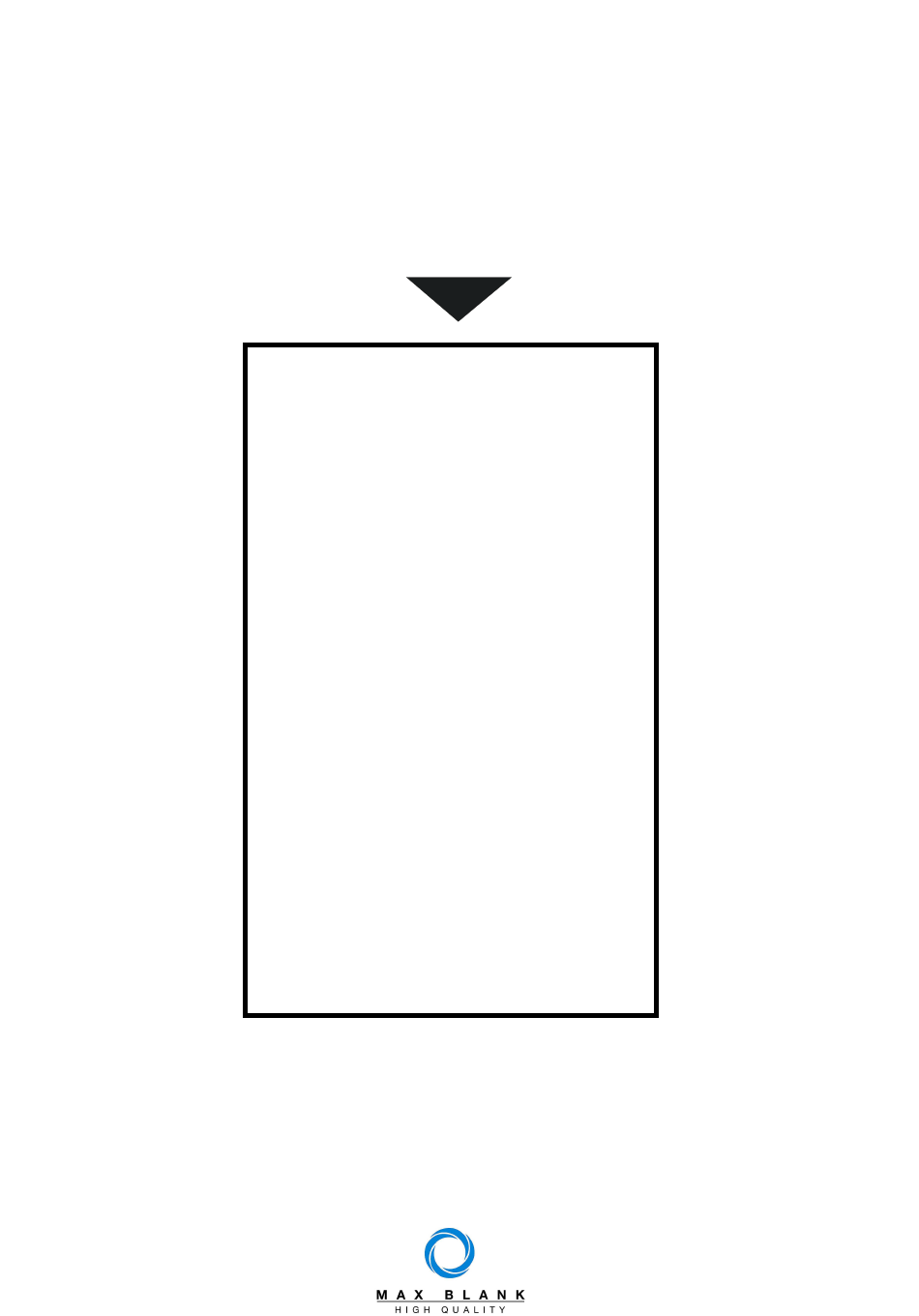

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Granada Basic Granada S Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Granada Inhalt: Seite Datenblatt Sicherheitsabstände Luftschieberstellungen Konformitätserklärung Einbau der Schamotte Reinigung Montage Technische Änderungen vorbehalten. Bewahren Sie Ihre Technische Anleitung gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen Vorschriften (z.B. Landesbauordnungen und FeuVO) und die gültigen örtlichen Bestimmungen sind zu beachten! Seite 3... -
Seite 4: Datenblatt
Datenblatt Seite 4... - Seite 5 Granada Granada Granada Granada Technische Daten Basic Höhe 970 mm 882 mm 1050 mm 1250 mm Breite 755 mm 915 mm 915 mm 915 mm Tiefe 440 mm 520 mm 520 mm 520 mm Gewicht ohne Schamotte 229 kg 323 kg 366 kg 411 kg Gewicht Schamotte...
-
Seite 6: Sicherheitsabstände
Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Sichtbereich Feuers (Strahlungsbereich) muss ein Abstand von 80 cm zu brennbaren Bauteilen eingehalten werden. -
Seite 7: Konformitätserklärung
Konformitätserklärung Max Blank GmbH Klaus-Blank-Str. 1 D-91747 Westheim www.maxblank.com erklärt in eigener Verantwortung, dass die Kaminofenserie KO-3 die Anforderungen der EN 13240 erfüllt. Das Produkt ist bestimmungsgemäß zur Beheizung des Aufstellungsraumes geschaffen. Zum ordnungsgemäßen Betrieb des Produktes und zur Aufrechterhaltung der Gewährleistung ist die Aufstellungs- und Bedienungsanleitung zu beachten. -
Seite 8: Einbau Der Schamotte
Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 9 Den linken Schamottestein (2) wie abgebildet einsetzen und ganz auf die linke Seite schieben. Den rechten Schamottestein (3) wie abgebildet einbauen. Nach dem Einbau der beiden Schamottesteine (2) und (3) diese zusammenschieben und mittig ausrichten. Feuerraumboden (4) gemäß Bild einsetzen. Umlenkplatte (5) wie abgebildet senkrecht halten, in den Feuerraum einführen und hinter den seitlichen...
-
Seite 10: Reinigung
Die beiden seitlichen Lufteinlassdüsen (6) einsetzen. Feuerbock (7) einsetzen. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Russ von den Rauchrohren im Brennraum entnehmen. -
Seite 11: Montage
Montage: Kaminofen Granada Granada Basic Deckel Ausschnitt für Rauchrohr Seitenverkleidung Rückwand Stahlsockel Ausschnitt für Außenluft Sockelplatte Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •... - Seite 12 Den Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen mit Hilfe der Stellfüße (8) im Stahlsockel (5) ausrichten. Dazu die Sockelrückwand (7) vom Stahlsockel (5) abschrauben. Die Stellfüße (8) einstellen. Bei Kaminofenmontage ohne Sockelplatte (6) diese vom Stahlsockel (5) demontieren (10).
- Seite 13 Wegen der geringeren Standsicherheit ohne Sockelplatte muss der Kaminofen (1) nach nebenstehender Maßskizze am Boden verdübelt werden. Die Maße gelten für einen Wandabstand von 4 cm. Die Sockelrückwand (7) wieder an den Stahlsockel (5) schrauben. Die Seitenverkleidungen (3) und (4) in die Öffnungen (11) am Kaminofen (1) einhängen.
- Seite 14 Deckel (2) auf den Kaminofen legen. Mit Hilfe der Stellmuttern (12) kann die Höheneinstellung des Deckels (2) vorgenommen werden, um ein kippeln zu vermeiden. Schamotteeinbau siehe Kapitel 5 Seite 14...
- Seite 15 Granada S11 Deckel Ausschnitt für Rauchrohr Seitenverkleidung Rückwand Stahlsockel Steinboard S11 Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •...
- Seite 16 Den Stahlsockel (7) mit 4 Schrauben (8) an die Steinplatte (6) schrauben Die Trägerplatte (9) mit 2 Schrauben (10) durch die Bohrung im der Steinplatte (6) mit dem Stahlsockel (7) verschrauben. Das montiere Steinboard (5) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen.
- Seite 17 Die beiden Einschubwinkel (12) werden seitlich zwischen Kaminofen (1) und Steinboard (5) gesteckt und angeschraubt. Mit Hilfe der Stellschrauben (13) kann der Kaminofen (1) auf dem Steinboard (5) ausgerichtet werden. Die Seitenverkleidungen (3) und (4) in die Öffnungen (14) am Kaminofen (1) einhängen.
- Seite 18 Granada S28 / S48 Deckel Ausschnitt für Rauchrohr Seitenverkleidung Rückwand Steinboardblende Steinboard S28 Achtung: Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: •...
- Seite 19 Die waagrechte Steinplatte (6) und die beiden seitlichen Steinplatten (7) mit den Eckwinkeln (8) verschrauben. Die Trägerplatte (9) mit 2 Schrauben (11) durch die Bohrung im Steinboard (5) mit dem Klemmring (10) verschrauben. Die Steinboardblende (12) mit 4 Schrauben an die Eckwinkel (8) schrauben.
- Seite 20 Den Kaminofen (1) auf das Steinboard (5) stellen. Darauf achten, dass die ausgesparte Kantung in der Trägerplatte (9) vorne ist. Den Kaminofen (1) symmetrisch auf dem Steinboard (5) ausrichten. vorne Die beiden Einschubwinkel (14) werden seitlich zwischen Kaminofen (1) und Steinboard (5) gesteckt und angeschraubt.
- Seite 21 Die Seitenverkleidungen (3) und (4) in die Öffnungen (16) am Kaminofen (1) einhängen. Deckel (2) auf den Kaminofen legen. Mit Hilfe der Stellmuttern (17) kann die Höheneinstellung des Deckels (2) vorgenommen werden, um ein kippeln zu vermeiden. Schamotteeinbau siehe Kapitel 5 Seite 21...
- Seite 22 Seite 22...
- Seite 23 Notizen: Seite 23...
- Seite 24 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Granada-DE-03...
