max blank Granada Basic Montageanleitung Seite 15

Deckel
Seitenverkleidung
Steinboard S11
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
2
4
1
5
Nicht gegen andere Teile oder Gegenstände stoßen!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Granada S11
Achtung:
Werkzeug zur Ofenmontage:
• Wasserwaage
• Sechskantschraubendreher SW3
• Sechskantschraubendreher SW4
• Sechskantschraubendreher SW5
• Maulschlüssel SW10
• Maulschlüssel SW13

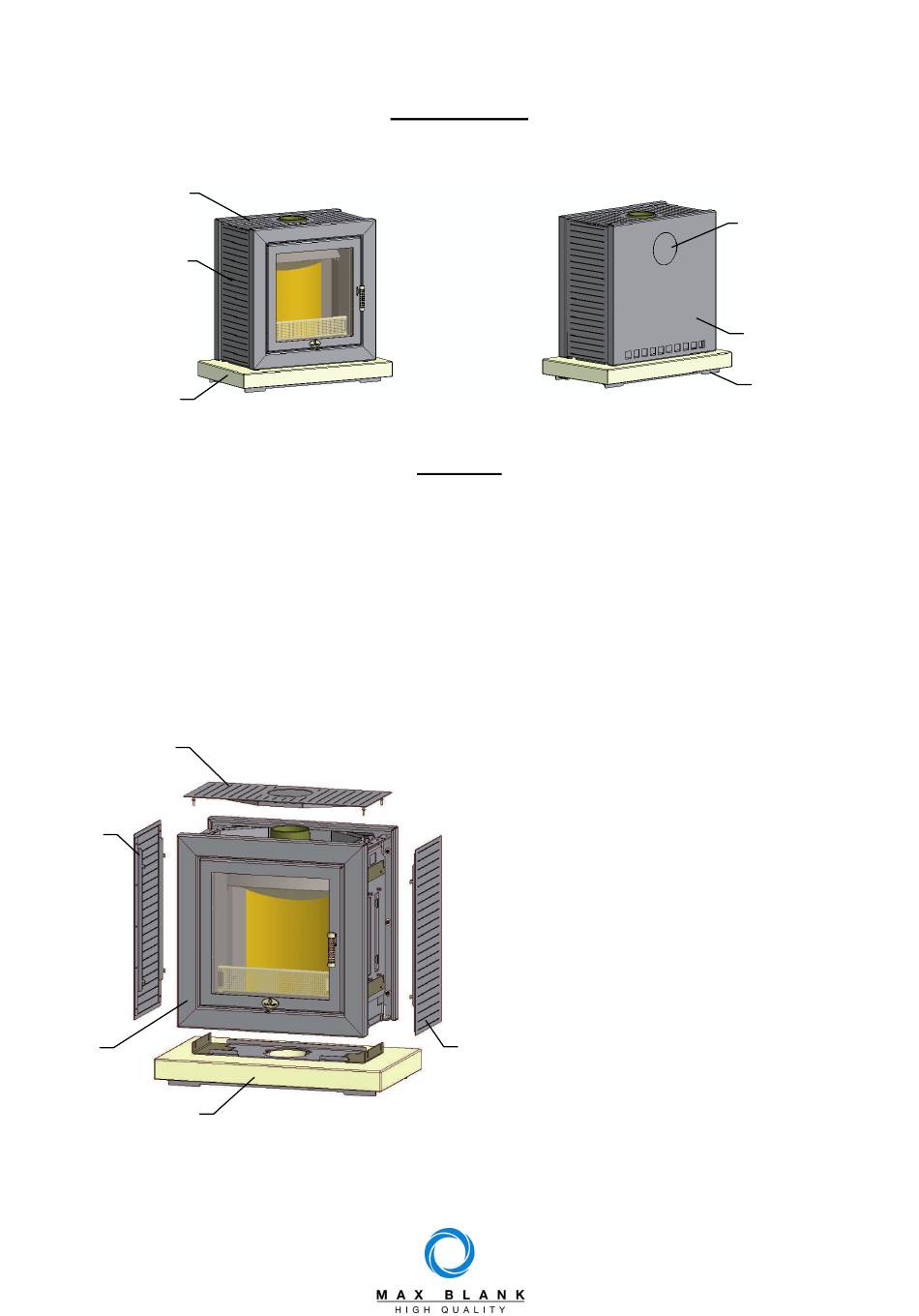

Den Deckel (2), sowie die beiden
Seitenverkleidungen (3) und (4) vom
Kaminofen (1) demontieren.
Dazu die nachfolgend aufgeführten
3
Montageschritte in entgegengesetzter
Reihenfolge beachten.
Ausschnitt für
Rauchrohr
Rückwand
Stahlsockel
