Montage - Max Blank Granada Basic Montageanleitung

7 Montage: Kaminofen Granada

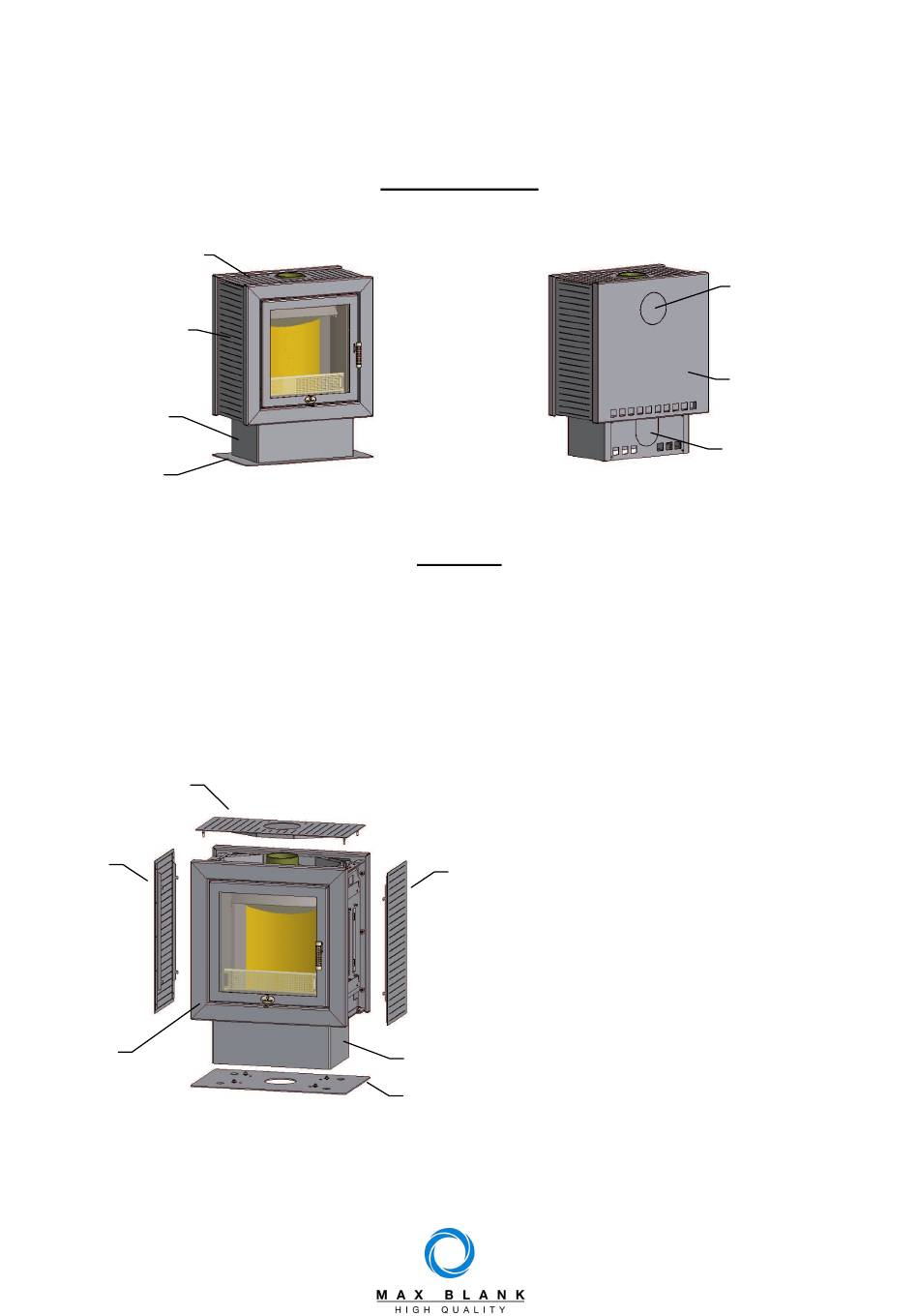

Deckel
Seitenverkleidung
Stahlsockel
Sockelplatte
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
2
4
1
Nicht gegen andere Teile oder Gegenstände stoßen!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Granada Basic
Achtung:
Werkzeug zur Ofenmontage:
• Wasserwaage
• Sechskantschraubendreher SW3
3
• Sechskantschraubendreher SW4
• Maulschlüssel SW10
• Maulschlüssel SW13
Den Deckel (2), sowie die beiden
Seitenverkleidungen (3) und (4) vom
Kaminofen (1) demontieren.
5
Dazu die nachfolgend aufgeführten
Montageschritte in entgegengesetzter
6
Reihenfolge beachten.
Ausschnitt für
Rauchrohr
Rückwand
Ausschnitt für
Außenluft
Seite 11
