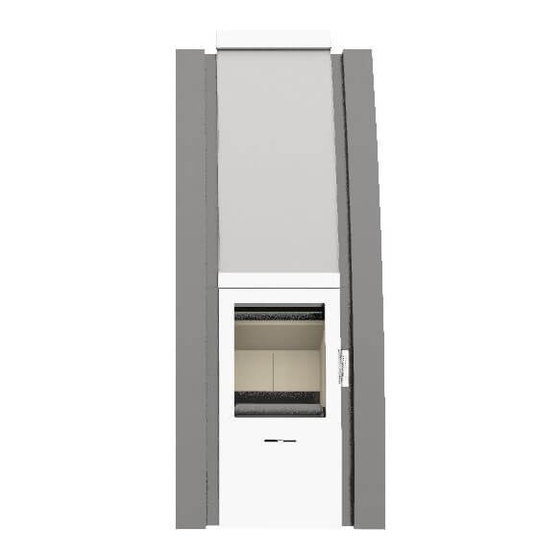

max blank Niagara Montageanleitung
Vorschau ausblenden
Andere Handbücher für Niagara:
- Montage- und bedienungsanleitung (26 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für max blank Niagara
Inhaltszusammenfassung für max blank Niagara
- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Niagara Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Niagara Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Technische Dokumentation Entsorgung Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen... -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Niagara Technische Daten max. Abbrandmenge: 2,9 kg / Stunde Höhe 188 cm Breite 77,5 cm Prüfwerte nach DIN EN 13240 Zeitbrandfeuerstätte Tiefe 48,5 cm Zulässige Brennstoffe Scheitholz, Holzbriketts Gesamtgewicht 266 kg Wirkungsgrad 83 % Gewicht Schamotte... -
Seite 5: Sicherheitsabstände
Folgende Prüfnormen und Anforderungen werden erfüllt EN 13240 1. BImSchV Stufe 2 Österreich Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Schweiz LRV 2011 VKF-Nr. 25846 Ökodesign 2022 2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. -
Seite 6: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 7: Luftschieberstellungen
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 2,0 bis 2,2 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 8: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 9 Bodenplatte (3) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (4) hinter der Bodenplatte (3) in den Brennraum stellen und ausmitteln. Die Bodenplatte (3) nach hinten schieben. Den linken (5) und den rechten Rückwandstein (6) mit Sichtseite zum Feuerraum einsetzen und ausmitteln.
-
Seite 10: Reinigung
Schamotteeinbau prüfen! Bei einem richtigen Einbau sind keine offenen Fugen sichtbar. Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. 6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. -
Seite 11: Montage
7 Montage Kaminofen Niagara Obere Blende Wasserwand Ausschnitt für Rauchrohr Blende für Ecksäule Ecksäule Rauchrohr links rechts Rändelmuttern Feuerraum Feuerbock türe Schublade Wasserfach Rückwand rechts Rückwand links Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. - Seite 12 Die rechte Rückwand (1) nach hinten abnehmen. Die Rändelmuttern (2) der linken Rückwand (3) entfernen und diese nach hinten abnehmen. Seite 12...
- Seite 13 Den Kaminofen an den Aufstellungsort bringen und mit der Wasserwaage über die 4 Stellschrauben (4) ausrichten Die linke Rückwand (3) vorsichtig an den Kaminofen setzen. Seite 13...
- Seite 14 Die Hacken der linken Verkleidung (3) müssen dabei in die Aussparung der linken Säule (5) einhacken. Den Kaminofen an den Schornstein anschließen. Die Sichtschutzblende (6) auf die Höhe des Rauchrohres einstellen. Die Montage der rechten Rückwand (1) erfolgt analog. Seite 14...
- Seite 15 Die Klemmleiste (7) oben über die Kante der beiden Rückwände stecken. Schamotteeinbau siehe Kapitel 5 Hinweis: Wir empfehlen ausschließlich die Verwendung von destilliertem Wasser. Bei stehenden oder in einem Kreislauf sich befindende Gewässer können Bakterien entstehen. Geben Sie antibakterielle Zusatzmittel hinzu und/oder wechseln Sie das destillierte Wasser regelmäßig.
-
Seite 16: Außenluftanschluß
8 Außenluftanschluß In Vorbereitung 9 Zubehör In Vorbereitung 10 Lieferumfang - Kaminofen - Brennraumauskleidung - Aufstellungs- und Bedienungsanleitung - Montage-Anleitung mit Typenschild Seite 16... -
Seite 17: Technische Dokumentation
11 Technische Dokumentation Technische Dokumentation zu Festbrennstoff-Einzelraumheizgeräten nach Verordnung (EU) 2015/1185 und Verordnung (EU) 2015/1186 Kontaktangaben des Herstellers oder seines autorisierten Vertreters Hersteller: Max Blank GmbH Kontakt: Thomas Blank Klaus-Blank-Straße 1 Anschrift: 91747 Westheim Deutschland Angaben zum Gerät Modellkennung(en): KO2-S2 Niagara... - Seite 18 Raumheizungs- Raumheizungs- Emissionen bei Emissionen bei Bevorzugter Sonstige(r) Nennwärmeleistung Mindestwärmeleistung η Brennstoff Brennstoff geeignete(r) [x%]: (nur einer): Brennstoff(e): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Scheitholz, nein 1074 Feuchtigkeitsgehalt ≤ 25 % Pressholz nein 1074 Feuchtigkeitsgehalt < 12 % Sonstige holzartige nein nein...
- Seite 19 Angabe Symbol Wert Einheit Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Hilfsstromverbrauch einstufige Wärmeleistung, keine x,xxx Nennwärmeleistung Raumtemperaturkontrolle zwei oder mehr manuell einstellbare x,xxx nein Mindestwärmeleistung Stufen, keine Raumtemperaturkontrolle Raumtemperaturkontrolle mit x,xxx nein Bereitschaftszustand mechanischem Thermostat mit elektronischer Leistungsbedarf der Pilotflamme nein Raumtemperaturkontrolle Leistungsbedarf der...
-
Seite 20: Entsorgung
12 Entsorgung Hinweis: Das Heizgerät kann in seine verschiedene Einzelteile zerlegt werden, damit die entsprechenden Teile umweltgerecht recycelt bzw. entsorgt werden können. Für eine ordnungsgemäße Entsorgung des Gerätes empfehlen wir Ihnen mit einem lokalen Entsorgungsunternehmen Kontakt aufzunehmen. Für eine fachgerechte Demontage des Heizgerätes wenden Sie sich bitte an einen entsprechenden Fachbetrieb. - Seite 21 Keramik Vorhandene Keramikteile mechanisch vom Gerät entfernen und als Bauschutt entsorgen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden. Dichtungen (Glasfaser) Die Dichtungen mechanisch aus dem Gerät entfernen. Diese Komponenten dürfen nicht über den Restmüll entsorgt werden, da Glasfaserabfall nicht durch Verbrennung zerstört werden kann. Dichtungen als Glas- und Keramikfasern (künstliche Mineralfasern (KMF)) entsorgen.
- Seite 22 Notizen: Seite 22...
- Seite 23 Seite 23...
- Seite 24 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Niagara-S2-DE-05.docx...
