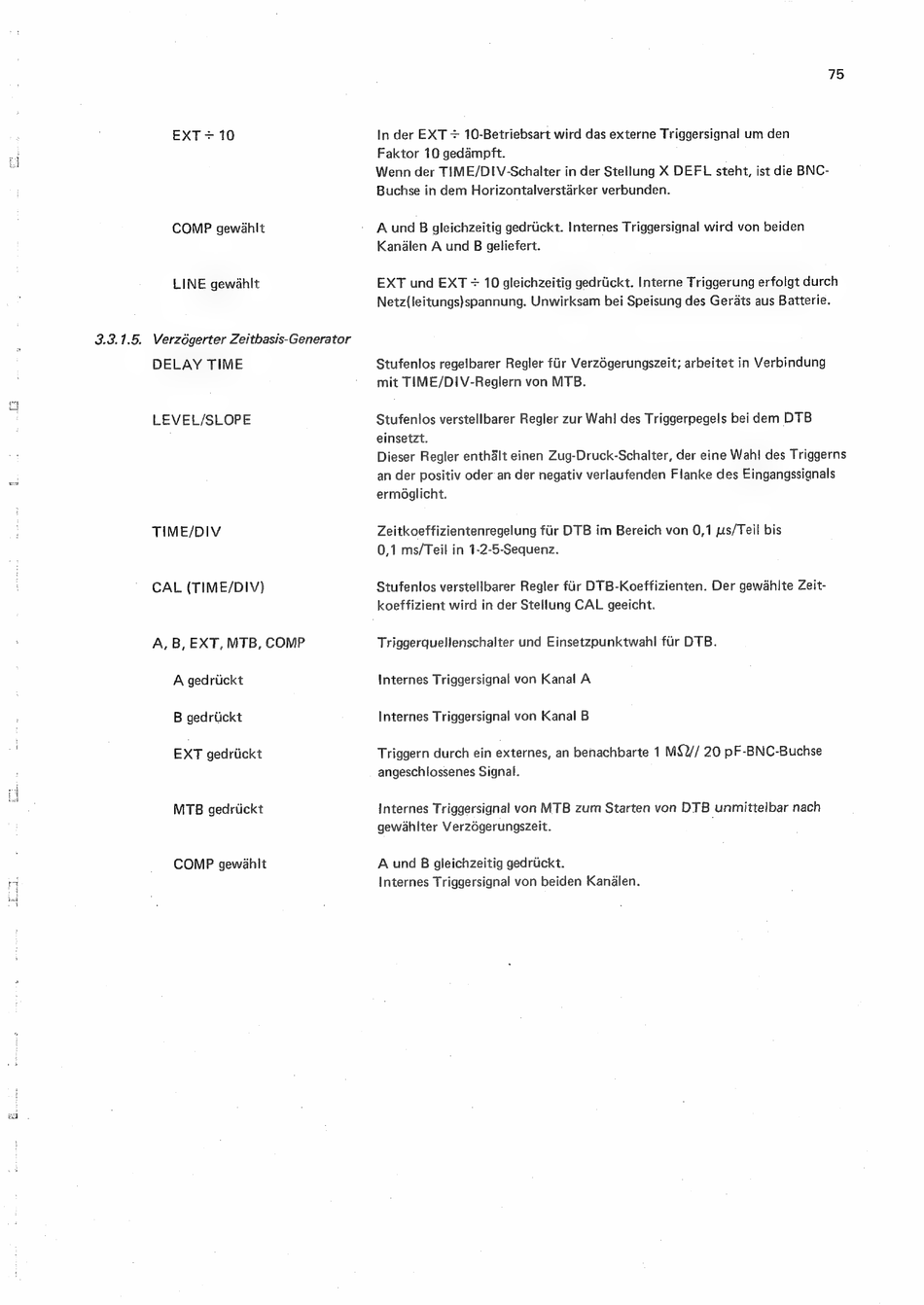

3.3.7.5.
EXT + 10
COMP gewahit
LINE gewahit
Verzdgerter Zeitbasis-Generator
DELAY TIME
LEVEL/SLOPE
TIME/DIV
CAL (TIME/DIV)
A, B, EXT, MTB, COMP
A gedritckt
B gedrickt
EXT gedrtickt
MTB gedrtickt
COMP gewahit
75
In der EXT + 10-Betriebsart wird das externe Triggersignal um den
Faktor 10 gedampft.
Wenn der TIME/DIV-Schalter in der Stellung
X DEFL steht, ist die BNC-
Buchse in dem Horizontalverstaérker verbunden.
A und B gleichzeitig gedrtickt. Internes Triggersignal wird von beiden
Kandalen A und B geliefert.
EXT und EXT + 10 gleichzeitig gedriickt. Interne Triggerung erfolgt durch
Netz(leitungs)spannung. Unwirksam bei Speisung des Gerdts aus Batterie.
Stufentos regelbarer Regler flr Verzdgerungszeit; arbeitet in Verbindung
mit TIME/DIV-Regiern von MTB.
Stufenlos verstellbarer Regler zur Wahl des Triggerpegels bei dem DTB
einsetzt.
Dieser Regler enthalt einen Zug-Druck-Schalter, der eine Wah! des Triggerns
an der positiv oder an der negativ verlaufenden Flanke des Eingangssignals
erméglicht.
Zeitkoeffizientenregelung fur DTB im Bereich von 0,1 us/Teil bis
0,1 ms/Teil in 1-2-5-Sequenz.
Stufenlos verstellbarer Regler fur DTB-Koeffizienten. Der gewahlte Zeit-
koeffizient wird in der Stellung CAL geeicht.
Triggerquellenschalter und Einsetzpunktwahl fur DTB.
Internes Triggersignal von Kanal A
Internes Triggersignal von Kanal B
Triggern durch ein externes, an benachbarte 1 M{2// 20 pF-BNC-Buchse
angeschlossenes Signal.
Internes Triggersignal von MTB zum Starten von DTB unmittelbar nach
gewahiter Verzdgerungszeit.
A und B gleichzeitig gedrickt.
Internes Triggersignal von beiden Kandlen.
