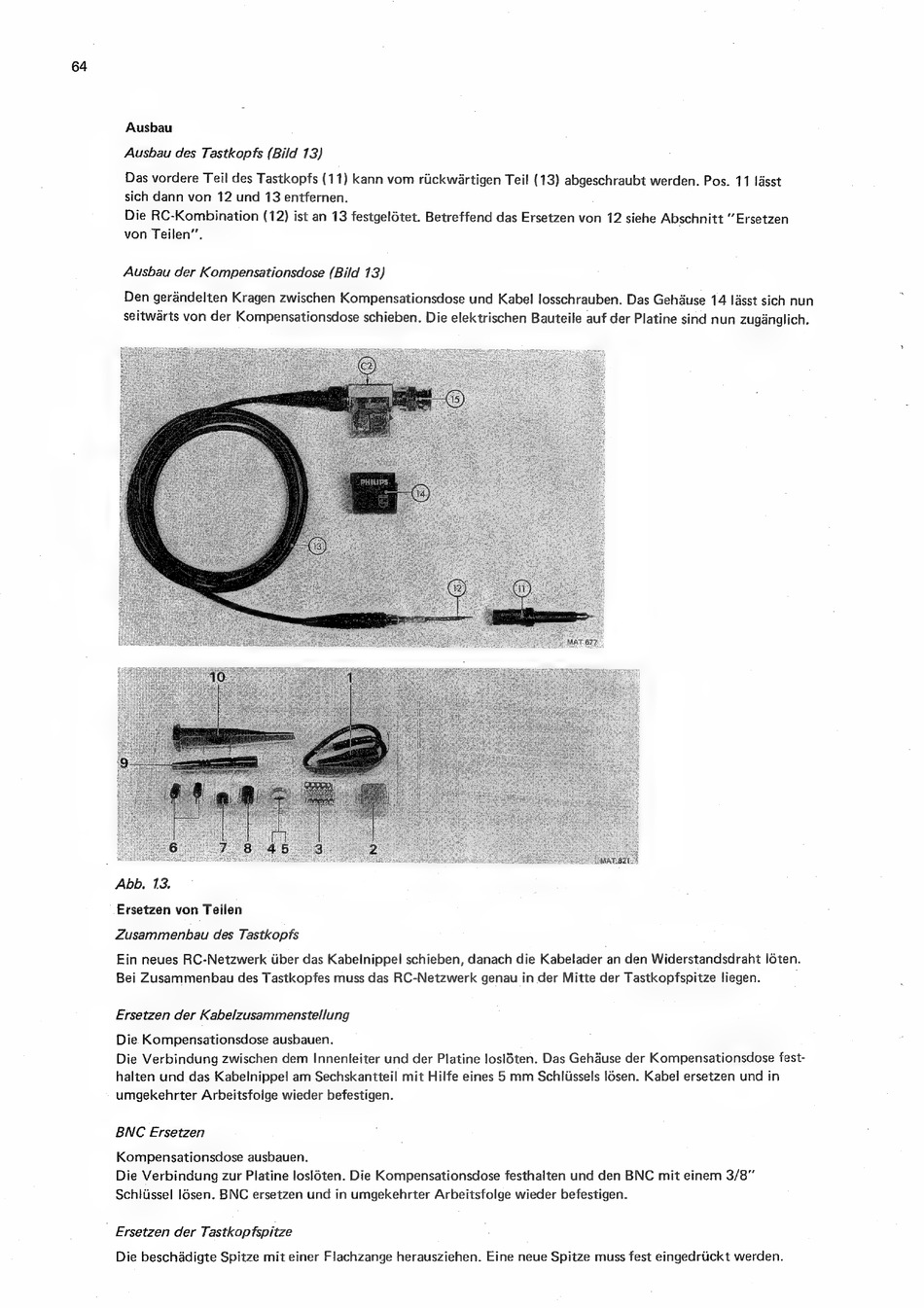

64
Ausbau
Ausbau des Tastkopts (Bild 13)
Ausbau der
Kompensationsdose (Bild 13)
Abb, 13.
Ersetzen von Teilen
Zusammenbau des Tastkopts
Ein neues RC-Netzwerk Uber das Kabelnippel schieben, danach die Kabelader an den Widerstandsdraht Idten.
Bei Zusammenbau des Tastkopfes muss das RC-Netzwerk genau in der Mitte der Tastkopfspitze liegen.
Ersetzen der Kabelzusammenstellung
Die Kompensationsdose ausbauen.
Die Verbindung zwischen dem Innenleiter und der Platine losléten. Das Gehduse der Kompensationsdose fest-
halten und das Kabelnippel am Sechskantteil mit Hilfe eines 5 mm Schlissels losen. Kabel ersetzen und in
umgekehrter Arbeitsfolge wieder befestigen.
BNC Ersetzen
Kompensationsdose ausbauen.
Die Verbindung zur Platine losléten. Die Kompensationsdose festhalten und den BNC mit einem 3/8"
Schiiissel l6sen. BNC ersetzen und in umgekehrter Arbeitsfolge wieder befestigen.
Ersetzen der Tastkopfspitze
Die beschadigte Spitze mit einer Flachzange herausziehen. Eine neue Spitze muss fest eingedrtickt werden.
