112

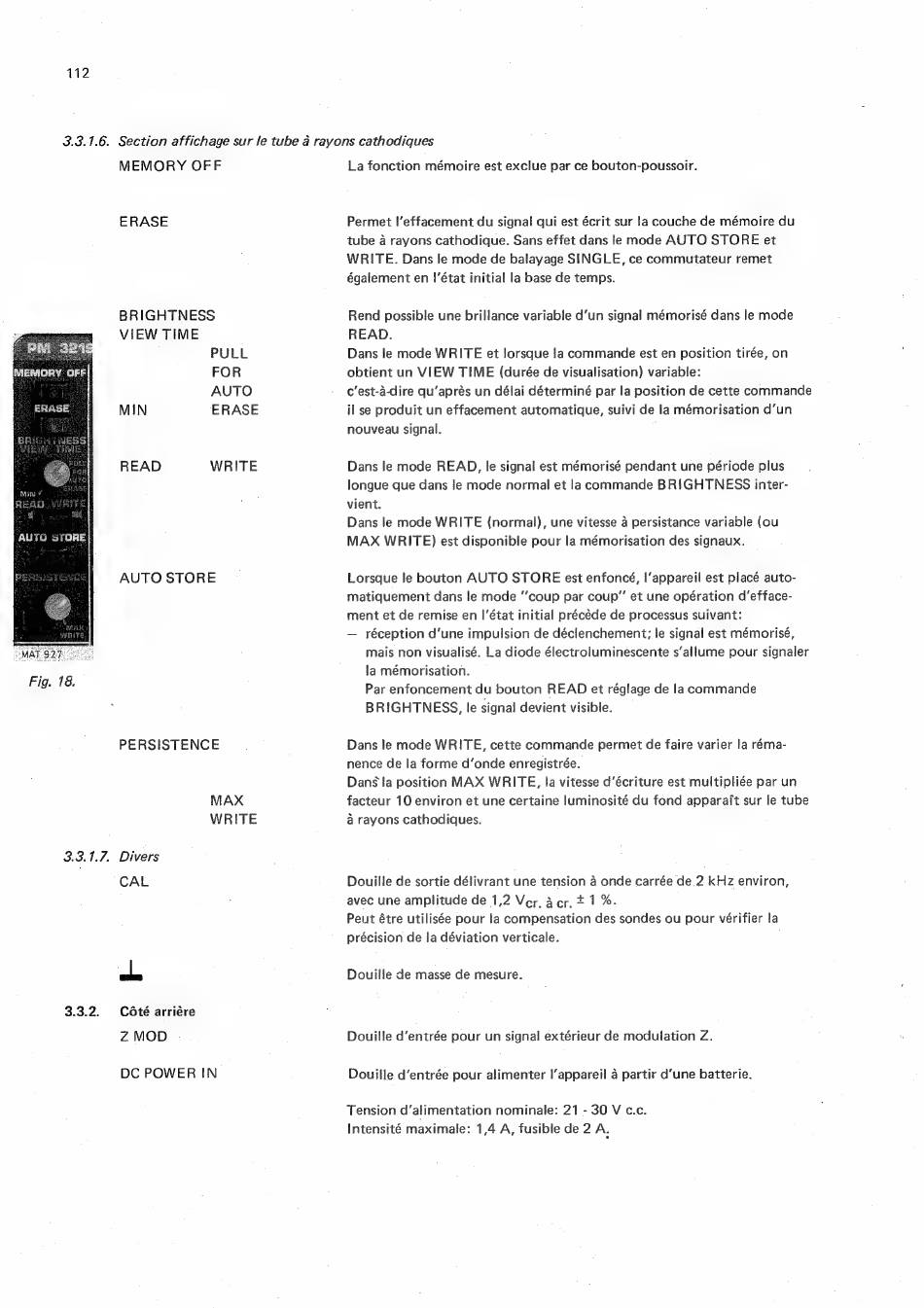

3.3.1.6.
Section affichage sur le tube 4 rayons cathodiques
Fig. 18.
331.7.
3.3.2.
MEMORY OFF
ERASE
BRIGHTNESS
VIEW TIME
PULL
FOR
AUTO
MIN
ERASE
READ
WRITE
AUTO STORE
PERSISTENCE
MAX
WRITE
Divers
CAL
Cété arriére
Z MOD
DC POWER
IN
La fonction mémoire est exclue par ce bouton-poussoir.
Permet l'effacement du signal qui est écrit sur la couche de mémoire du
tube a rayons cathodique. Sans effet dans le mode AUTO STORE et
WRITE. Dans le mode de balayage SINGLE, ce commutateur remet
également en |'état initial la base de temps.
Rend possible une brillance variable d'un signal mémorisé dans le mode
READ.
Dans le mode WRITE et lorsque la commande est en position tirée, on
obtient un VIEW TIME (durée de visualisation) variable:
c'est-a-dire qu'aprés un délai déterminé par la position de cette commande
il se produit un effacement automatique, suivi de la mémorisation d'un
nouveau signal.
Dans le mode READ, le signal est mémorisé pendant une période plus
longue que dans Je mode normal et la commande BRIGHTNESS inter-
vient.
Dans le mode WRITE (normal), une vitesse a persistance variable (ou
MAX WRITE) est disponible pour la mémorisation des signaux.
Lorsque le bouton AUTO STORE est enfoncé, I'appareil est placé auto-
matiquement dans le mode "coup par coup" et une opération d'efface-
ment et de remise en |'état initial précéde de processus suivant:
—
réception d'une impulsion de déclenchement; le signal est mémorisé,
mais non visualisé. La diode électroluminescente s'allume pour signaler
la mémorisation.
Par enfoncement du bouton READ et réglage de la commande
BRIGHTNESS, le signal devient visible.
Dans le mode WRITE, cette commande permet de faire varier la réma-
nence de la forme d'onde enregistrée.
Dans la position MAX WRITE, ta vitesse d'écriture est multipliée par un
facteur 10 environ et une certaine luminosité du fond apparaft sur le tube
a rayons cathodiques.
Douille de sortie délivrant une tension a onde carrée de. 2 kHz environ,
avec une amplitude de 1,2 Ver, acr,
$1 %.
Peut étre utilisée pour la compensation des sondes ou pour vérifier la
précision de la déviation verticale.
Douille de masse de mesure.
Douille d'entrée pour un signal extérieur de modulation Z.
Douille d'entrée pour alimenter !'appareil a partir d'une batterie.
Tension d'alimentation nominale: 21 - 30 V c.c.
Intensité maximale: 1,4 A, fusible de 2 A,
