max blank Niagara Montage- Und Bedienungsanleitung Seite 12

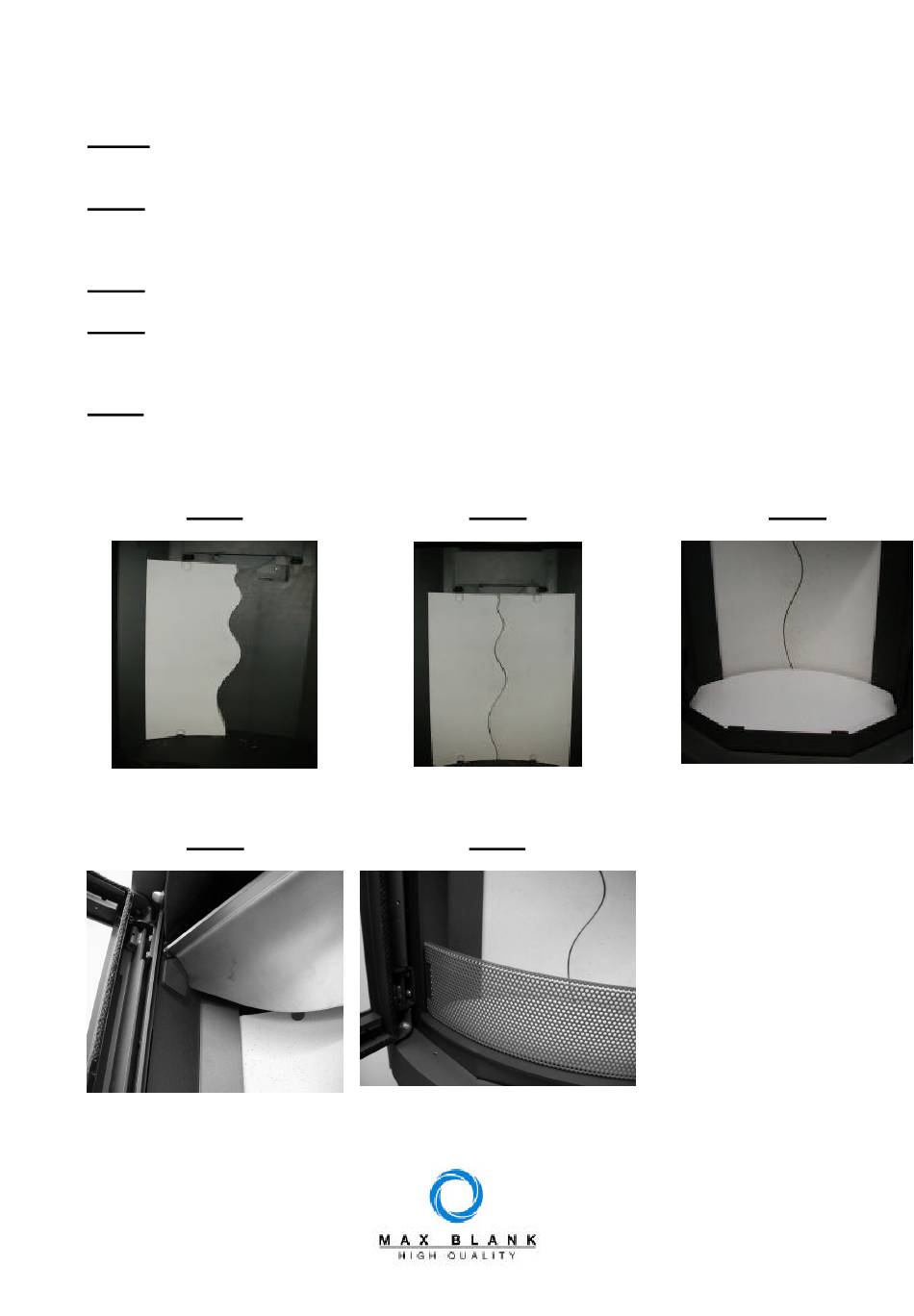

5.3 Einbau der Schamottesteine (Kaminofen Victoria Falls)
Bild A: Setzen Sie den linken Schamottestein in Brennraum ein und schieben Sie in
ganz nach links.
Bild B: Setzen Sie den rechten Schamottestein auf die gleiche weise ein. Schieben
Sie die beiden Steine zusammen, so dass sich kein Spalt mehr zwischen den
beiden Steinen befindet.
Bild C: Legen Sie nun den Schamotteboden ein.
Bild D: Legen Sie nun das Prallblech in den Brennraum auf die Halterungen welche
sich links und rechts innen am Grundkörper befinden. Achten Sie darauf, dass
es hinten auf den Schamotteplatten aufliegt.
Bild E: Hängen Sie nun die beiden Lufteinlassdüsen in die Öffnungen links und rechts
unten im Brennraum ein. Legen Sie die Einlegeleiste unterhalb des
Feuerbockes ein, nun kann der Feuerbock eingelegt werden.
Bild A:
Bild D:
Bild B:
Bild E:
Bild C:
12
