- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Erfurt Erfurt SP Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis

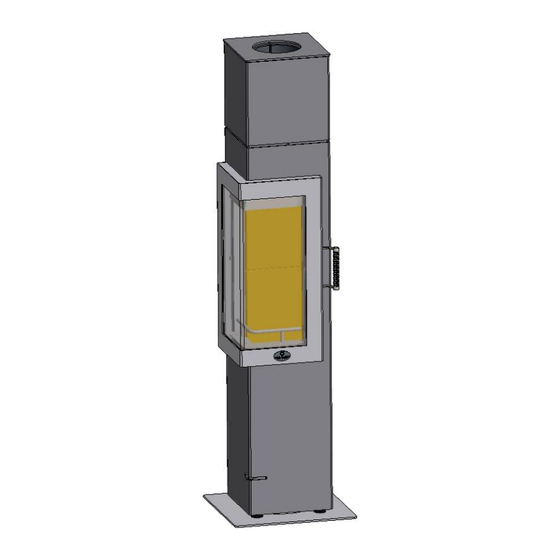

MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Erfurt Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen... -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Folgende Prüfnormen und Anforderungen werden erfüllt EN 13240 1. BImSchV Stufe 2 Österreich Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Schweiz LRV 2011 VKF-Nr. 26909 Dänemark Seite 4... - Seite 5 Technische Daten Erfurt Erfurt SP Höhe 135 cm 166 cm Breite (Korpus) 30 cm 30 cm Tiefe (Korpus) 30 cm 30 cm Gesamtgewicht (incl. Speicher) 120 kg 169 kg Gewicht Schamotte 14 kg 14 kg Gewicht Speicherblock 39 kg Rauchrohrstutzen Ø...
-
Seite 6: Sicherheitsabstände
2 Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Abstand zu brennbarer Wand Abstand zu isolierter Wand 1…Feuerschutzplatte 2…Strahlungsbereich 3…Promat-Isolierung... -
Seite 7: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 8: Luftschieberstellungen
4 Luftschieberstellungen Vor dem Anheizen des Kaminofens prüfen, ob Aschebehälter (4) und Rost (2) eingelegt sind. Wenn Pelletbox (3) vorhanden, kann auch diese optional eingebaut sein. Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (5) und die Sekundärluft (6) mit einem Hebel (1) geregelt. -
Seite 9: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 10 Jeweils einen weiteren linken (3) und rechten (4) Seitenstein auf die bereits montierten Seitensteine setzen. Obere Umlenkplatte (1) wie abgebildet einbauen. Die obere Umlenkplatte (1) wie abgebildet auf obere Auflagefläche (O) und hinteren Auflagewinkel (U) ablegen. Die untere Umlenkplatte (2) wie abgebildet in den Feuerraum einführen, vorne auf den seitlichen Auflagen (7) und hinten auf den...
- Seite 11 Die untere Umlenkplatte (2) muss wie abgebildet auf der oberen Ablage (O) und hinten mit der Lasche (U) auf den Seitensteinen (3,4) aufliegen. Die Umlenkplatte (2) nach hinten schieben, bis sich diese mit der Lasche (7) positioniert. Den Aschebehälter (9) in den Brennraum einsetzen.
-
Seite 12: Reinigung
6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Ruß... -
Seite 13: Montage
7 Montage : Kaminofen Erfurt Stahldeckel Speicheraufsatz Feuerraumtür Außenluft Sockel Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Werkzeug zur Ofenmontage: ·... - Seite 14 Kaminofen (1) an den Aufstellungsort bringen und mit Wasserwaage auf waagrechte Position prüfen. Bei Bedarf den Kaminofen mit Hilfe der Stellfüße (3) ausrichten. Dazu die Stellfüße (3) mit einem Maulschlüssel drehen. Den Stahldeckel (2) auf den Kaminofen (1) legen. Mit Hilfe den Einstellmuttern (4) auf der Unterseite des Stahldeckels (2) kann die Höheneinstellung vorgenommen werden.
- Seite 15 Die Speichersteine (5) wie abgebildet mit der Ringnut nach unten in den Kaminofen (1) legen. Nebenstehende Abbildung zeigt die eingebauten Speichersteine im Erfurt SP mit Rauchrohranschluß nach oben (6). Den Stahldeckel (2) auf den Kaminofen (1) legen. Mit Hilfe den Einstellmuttern (4) auf der Unterseite des Stahldeckels (2) kann die Höheneinstellung vorgenommen...
-
Seite 16: Außenluftanschluß
8 Außenluftanschluß Außenluftanschluß Der Kaminofen ist für einen Außenluftanschluß nach unten (U) oder nach hinten (H) vorbereitet. Je nach Anschlußvariante unten (U) oder hinten (H) wird ein gerader Außenluftstutzen (1) oder ein gewinkelter Außenluftstutzen (2) angebracht. Je nach Ausführung des Kaminofens müssen vorbereitete Ausbrüche vorgenommen werden, oder spezielle Bauteile montiert werden. -
Seite 17: Zubehör
9 Zubehör Feuerschutz-Vorlegeplatten Die Max Blank – Vorlegeplatten sind eine praktische Lösung um den Boden seitlich und vor dem Kaminofen zu schützen. Die Vorlegeplatten können zum Reinigen und auch bei Nichtbetreiben des Kaminofens entfernt werden. Erhältlich in ESG-Glas und in Edelstahl-strukuriert. - Seite 18 Notizen: Seite 18...
- Seite 19 Seite 19...
- Seite 20 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Erfurt-DE-03.doc...
