- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät KE-Arima Belfort SE Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis

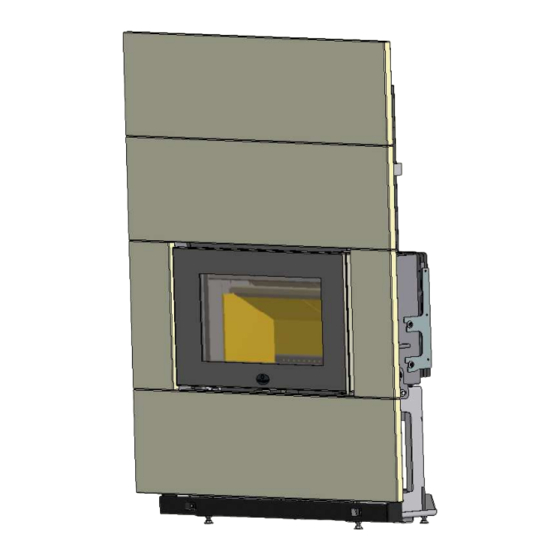

MONTAGE-ANLEITUNG FÜR KAMINEINSATZ Modell: KE-Arima Abbildungen mit optionalem Zubehör Inhalt: Seite Datenblatt Sicherheitsabstände Besondere Vorkehrungen für den Brandschutz Aufbau vor oder neben einer zu schützenden Wand Aufbau vor oder neben einer sonstigen Wand Wärmeabgabe Weitere Hinweise Luftschieberstellungen Einbau der Schamotte... -
Seite 4: Datenblatt
1 Datenblatt (Maße in cm) Seite 4... - Seite 5 Technische Daten KE-Arima Belfort SE Höhe 63,3 cm 165 cm Breite 90,7 cm 128 cm Tiefe 46,8 cm 51,3 cm Einbauhöhe 50 cm 157 cm Einbaubreite 88 cm 111 cm Einbautiefe 37 cm 39 cm Gesamtgewicht 144 kg 321 kg...
-
Seite 6: Sicherheitsabstände
2 Sicherheitsabstände 2.1 Besondere Vorkehrungen für den Brandschutz Beim Aufbau des Kamineinsatzes sind folgende Mindestanforderungen einzuhalten: Vorn der Feuerraumöffnung nach vorn und zu den Seiten gemessen, müssen Fußböden aus brennbaren Baustoffen folgenden Abständen durch einen ausreichend dicken Belag nicht brennbaren Baustoffen geschützt sein: ·... -
Seite 7: Aufbau Vor Oder Neben Einer Zu Schützenden Wand
2.2 Aufbau vor oder neben einer zu schützenden Wand zu schützende Wand zählen: · brennbare Wände Wandkonstruktionen, · tragende Wände Stahlbeton, · sonstige Wände bis 10 cm Dicke Vormauerung aus Gasbeton, Ziegel oder Kalksandstein, mindestens 10 cm dick Mineralfaserplatte nach DIN 4102 Teil 1, obere Anwendungstemperatur 700 °C,... -
Seite 8: Aufbau Vor Oder Neben Einer Sonstigen Wand
2.3 Aufbau vor oder neben einer sonstigen Wand zu sonstiges Wand zählen: Wände mineralischen Baustoffen wie Gasbeton, Ziegel, Kalksandstein usw. dicker als 10 cm Mineralfaserplatte nach DIN 4102 Teil 1, obere Anwendungstemperatur 700 °C, mindestens 12 cm dick Betonplatte, mindestens 6 cm dick Decke aus brennbaren Baustoffen Konvektionsblech (Stahlblech Kamineinsatz... -
Seite 9: Wärmeabgabe
2.4 Wärmeabgabe Da unterschiedliche Bauarten von Kaminanlagen möglich sind, ist eine genaue Planung Kaminanlage durch ein Fachunternehmen unerlässlich. Eine ausreichende Wärmeabgabe muss sichergestellt werden. Dies kann über Luftgitter in der Verkleidung oder über Konvektionsluftleitungen realisiert werden. Bei Kaminanlagen, die bestimmungsgemäß die Wärme über Konvektion abführen, ist folgendes zu beachten: Der Querschnitt für die Lufteintrittsöffnung und für die Luftaustrittsöffnung muss jeweils mindestens 800 cm²... -
Seite 10: Weitere Hinweise
3 Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 11: Luftschieberstellungen
4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 1,6 bis 1,7 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 12: Einbau Der Schamotte
5 Einbau der Schamotte Die für den Kamineinsatz konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 13 Die beiden Bodenplatten (2) in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben. Primärluftleiste (3) mit den Luftaustrittsöffnungen oben in den Spalt zwischen den Bodenplatten (2) und der Ofenrückwand einsetzen und ausmitteln. Linken Seitenstein (4) wie abgebildet einsetzen und an die Brennraumseitenwand schieben.
- Seite 14 Den linken Deckenstein (7) in den Brennraum einfahren. Den Deckenstein (7) in den Falz des linken Seitensteins (4) und auf der Rückwand (5) ablegen. Den rechten Deckenstein (8) auf die gleiche weise montieren. Schamottehalter (9) wie abgebildet auf die Stirnkanten der Deckensteine (8) schieben.
-
Seite 15: Reinigung
6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kamineinsatz herausnehmen und dadurch den entfernten Ruß... -
Seite 16: Montage
7 Montage In Vorbereitung 8 Außenluftanschluß In Vorbereitung 9 Zubehör In Vorbereitung 10 Lieferumfang - Kamineinsatz - Brennraumauskleidung - Aufstellungs- und Bedienungsanleitung - Montage- Anleitung mit Typenschild Seite 16... -
Seite 17: Produktdatenblatt
11 Produktdatenblatt Max Blank GmbH Name oder Warenzeichen Klaus-Blank-Straße 1 D-91747 Westheim Modellkennung KE-Arima-S2 Energieeffizienzklasse Direkte Wärmeleistung 6,7 kW Indirekte Wärmeleistung N.A. (angeben falls zutreffend) Energieeffizienzindex (EEI) 106,4 Brennstoff-Energieeffizienz 80,3 % bei Nennwärmeleistung sowie gegebenenfalls Brennstoff-Energieeffizienz N.A. bei Mindestlast - Der Brandschutz- und Sicherheitsabstände u.a. - Seite 18 Notizen: Seite 18...
- Seite 19 Seite 19...
- Seite 20 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. KE-Arima-S2-DE-04.docx...
