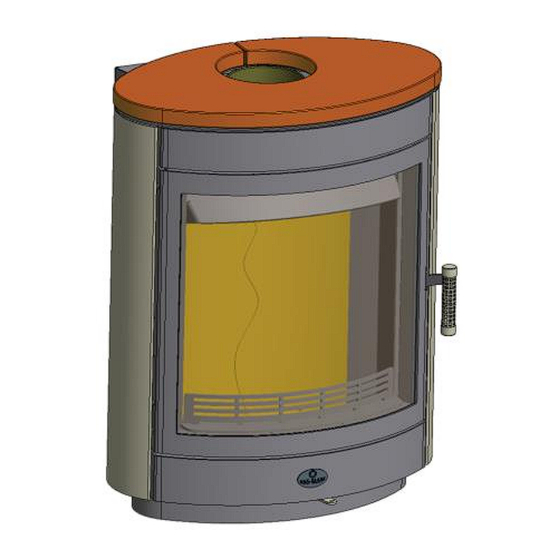

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät Mega Wall Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
-
Seite 2: Anbringung Des Typenschildes
Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt. -
Seite 3: Inhaltsverzeichnis
MONTAGE-ANLEITUNG FÜR KAMINOFEN Modell: Mega Wall (wandhängendes Modell) Inhalt: Seite Datenblatt Sicherheitsabstände Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Montage Außenluftanschluß Zubehör Lieferumfang Technische Dokumentation Entsorgung Technische Änderungen vorbehalten. Bitte lesen Sie Ihre Technische Anleitung und die beiliegende Aufstellungs- und Bedienungsanleitung aufmerksam durch und bewahren diese gut auf! Nationale und Europäische Normen, sowie die jeweils länderspezifischen... -
Seite 4: Datenblatt
Datenblatt (Maße in cm) Technische Daten Mega Wall Höhe 82,5 cm Breite 64 cm Tiefe 44,7 cm Gesamtgewicht 152 kg Gewicht Schamotte 20 kg Rauchrohrstutzen Ø 150 mm Außenluftanschluß Ø 100 mm Füllraumbreite 44 cm Füllraumtiefe 23 cm Heiztürhöhe 55,5 cm Heiztürbreite... - Seite 5 Prüfwerte nach DIN EN 13240 Zeitbrandfeuerstätte Zulässige Brennstoffe Scheitholz, Holzbriketts max. Abbrandmenge 2,5 kg / Stunde Nennwärmeleistung 7,5 kW Raumwärmeleistung 7,5 kW Wirkungsgrad 80 % CO (13%O 1095 mg/m³ CO (13%O 0,088 % Staub (13%O 30 mg/m³ (13%O 148 mg/m³ OGC (C (13%O 98 mg/m³...
-
Seite 6: Sicherheitsabstände
Sicherheitsabstände Alle brennbaren Bauteile, Möbel und Gegenstände in der näheren Umgebung des Kaminofens sind gegen Hitzeeinwirkung zu schützen. Insbesondere sind die jeweils gültigen Landesvorschriften sowie die örtlich geltenden Vorschriften zu beachten. Der Kaminofen darf nur an einer nicht nichtbrennbaren und nicht tragenden Wand montiert werden! Im Strahlungsbereich der Feuerscheibe muss... -
Seite 7: Weitere Hinweise
Weitere Hinweise Mit Einhaltung der Sicherheitsabstände zu brennbaren und schützenswerten Bauteilen erfüllen Sie die Feuerungsverordnung (FeuVo) der Bundesländer, die die Vorschriften zur Aufstellung der Feuerungsanlagen regelt. Zu nicht brennbaren Bauteilen kann der Abstand verringert werden. Trotz Einhaltung obiger Sicherheitsabstände kann es bei empfindlichen Wandmaterialien zu Verfärbungen kommen, die jedoch keinen Anspruch auf Garantieleistungen gewähren. -
Seite 8: Luftschieberstellungen
Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel geregelt. Der Abbrand einer Brennstoffmenge (4) von 1,6 bis 1,7 kg (entspricht ca.3 Stk. Holzscheit) dauert je nach Brennstoffqualität, Schornstein- und Witterungsbedingungen ca. -
Seite 9: Einbau Der Schamotte
Einbau der Schamotte Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten. - Seite 10 Umlenkplatte (1) wie abgebildet auf obere Auflagefläche (O) und hinteren Auflagewinkel (U) ablegen. Den linken Schamottestein (2) wie abgebildet einsetzen und ganz auf die linke Seite schieben. Den rechten Schamottestein (3) wie abgebildet einbauen. Nach dem Einbau der beiden Schamottesteine (2) und (3) diese zusammenschieben und mittig ausrichten.
- Seite 11 Umlenkplatte (5) wie abgebildet senkrecht halten, in den Feuerraum einführen und hinter den seitlichen Auflagen nach oben schieben, bis die hintere Lasche auf den Rückwand- Steinen aufliegt. Die Umlenkplatte (5) muss wie abgebildet auf der oberen Ablage (O) und hinten mit der Lasche (U) auf den Schamotteplatten aufliegen.
-
Seite 12: Reinigung
Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kaminofen herausnehmen und dadurch den entfernten Ruß... -
Seite 13: Montage
Montage: Kaminofen Mega Wall Rauchrohr- Anschluß oben Rauchrohr- anschluß hinten Außenluft Wandkonsole Seite 13... - Seite 14 Achtung! Alle Verkleidungselemente mit besonderer Sorgfalt handhaben! Nicht gegen andere Teile oder Gegenstände stoßen! Verkleidungselemente nicht auf Ecken und Kanten absetzen! Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden! Die Wandkonsole (1) mit 6 Schrauben und geeigneten Dübel nach Skizze an die Wand dübeln Abstände siehe Skizze Seite 13 Darauf achten, daß...
- Seite 15 Den Kaminofen (3) vorsichtig auf die Wandkonsole (1) setzen und mit 4 Linsenkopfschrauben (4) verschrauben. Mit den Gewindestiften kann der Kaminofen noch ausgerichtet werden. Achtung! Wenn keine Außenluft angeschlossen ist, daß die beiden Deckel (5) öffnen, damit die Zufuhr von Verbrennungsluft gewährleistet ist.
-
Seite 16: Außenluftanschluß
Die Reling (7) und den Deckel (8) auf den Kaminofen legen. Schamotteeinbau siehe Kapitel 5 Außenluftanschluß In Vorbereitung Zubehör Lieferumfang - Kaminofen - Brennraumauskleidung - Aufstellungs- und Bedienungsanleitung - Montage-Anleitung mit Typenschild Seite 16... -
Seite 17: Technische Dokumentation
Technische Dokumentation Technische Dokumentation zu Festbrennstoff-Einzelraumheizgeräten nach Verordnung (EU) 2015/1185 und Verordnung (EU) 2015/1186 Kontaktangaben des Herstellers oder seines autorisierten Vertreters Hersteller: Max Blank GmbH Kontakt: Thomas Blank Klaus-Blank-Straße 1 Anschrift: 91747 Westheim Deutschland Angaben zum Gerät Modellkennung(en): KO3-S2-Mega Wall... - Seite 18 Raumheizungs- Raumheizungs-Emissionen Emissionen bei bei Nennwärmeleistung Bevorzugter Sonstige(r) Mindestwärmeleistung η Brennstoff Brennstoff geeignete(r) [x%]: (nur einer): Brennstoff(e): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Scheitholz, nein 1095 Feuchtigkeitsgehalt ≤ 25 % Pressholz nein 1095 Feuchtigkeitsgehalt < 12 % Sonstige holzartige nein nein Biomasse...
- Seite 19 Angabe Symbol Wert Einheit Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Hilfsstromverbrauch einstufige Wärmeleistung, keine x,xxx Nennwärmeleistung Raumtemperaturkontrolle zwei oder mehr manuell einstellbare x,xxx nein Mindestwärmeleistung Stufen, keine Raumtemperaturkontrolle Raumtemperaturkontrolle mit x,xxx nein Bereitschaftszustand mechanischem Thermostat mit elektronischer Leistungsbedarf der Pilotflamme nein Raumtemperaturkontrolle Leistungsbedarf der...
-
Seite 20: Entsorgung
Entsorgung Hinweis: Das Heizgerät kann in seine verschiedenen Einzelteile zerlegt werden, damit die entsprechenden Teile umweltgerecht recycelt bzw. entsorgt werden können. Für eine ordnungsgemäße Entsorgung des Gerätes empfehlen wir Ihnen mit einem lokalen Entsorgungsunternehmen Kontakt aufzunehmen. Für eine fachgerechte Demontage des Heizgerätes wenden Sie sich bitte an einen entsprechenden Fachbetrieb. - Seite 21 Keramik Vorhandene Keramikteile mechanisch vom Gerät entfernen und als Bauschutt entsorgen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden. Dichtungen (Glasfaser) Die Dichtungen mechanisch aus dem Gerät entfernen. Diese Komponenten dürfen nicht über den Restmüll entsorgt werden, da Glasfaserabfall nicht durch Verbrennung zerstört werden kann. Dichtungen als Glas- und Keramikfasern (künstliche Mineralfasern (KMF)) entsorgen.
- Seite 22 Notizen: Seite 22...
- Seite 23 Seite 23...
- Seite 24 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. Mega Wall-S2-DE-03.docx...
