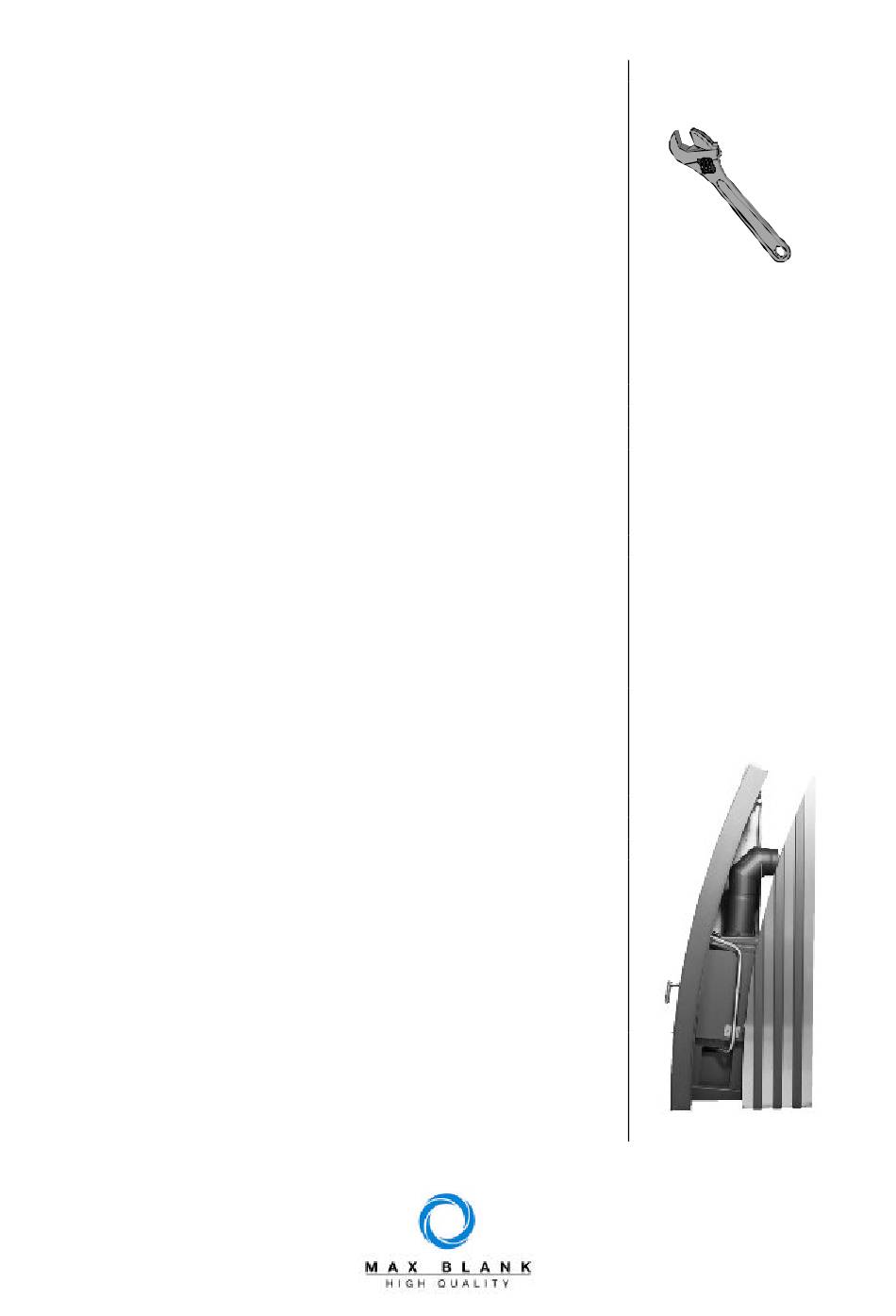

max blank Niagara Montage- Und Bedienungsanleitung Seite 10

1.) Montage Wasserauffangwanne: (Niagara)
Die Schublade mit dem Wassertank (1) muss hierzu ganz
ausgezogen, die seitlichen Rücklaufrohe (2) gelöst und nach
unten gezogen sein.
Die Wasserauffangwanne (3) von hinten auf Position setzten
(siehe Zeichnung) und seitlich mit 3 Muttern M8 an die
senkrechten Ecksäulen (4) anschrauben.
Die seitlichen Rücklaufrohre (2) soweit wie möglich nach oben
schieben und festklemmen. Die Rücklaufrohre (2) und die
Rohrabgänge der Auffangwanne bilden dabei eine lose
Steckverbindung. Die enden der Rücklaufrohre (2) zeigen mittig
in den Wassertank (1).
2.) Montage Isolierwand: (Niagara)
Technik
die
Die Isolierwand (5) von hinten an die Ecksäulen (4) setzen und
über die Schlüssellochförmigen Aussparungen einhängen.
begeistert
Richtig eingehängt sitzt die Isolierwand auf der
Wasserauffangwanne (3) auf.
3.) Montage der Wasserwand: (Niagara)
Exaktes Ausrichten
der Wasserwand kann
Die Wasserwand (6) von vorn an die Isolierwand (5) anlegen
leicht durch die oben
und vorsichtig mit der Unterseite in die Wasserauffangwanne
angebrachten
(3) absetzten.
Stellschrauben
durchgeführt werden
Wasserschlauch (7) anschließen und Dichtheit des Systems
durch einschalten der Pumpe und Wasser laufen lassen,
prüfen.
Nach erfolgreicher Dichtheitsprüfung Blende (8) von oben
aufsetzen.
4.) Montage Seiten-Rückwandverkleidung (SRW) (Niagara)
Zuerst die linke SRW-Verkleidung (9) mit dem eingeschraubten
Ausgleichsblech (10) anbauen. Dazu die Verkleidung mit den
Einhängelaschen (11) bei der linken Ecksäule in den
entsprechenden Aussparungen einhängen und hinten mit 2
Rändelmuttern M8 (12) festschrauben.
Ausgleichsblech (10) zum Rauchrohr hin einstellen.
Zweite SRW-Verkleidung (13) entsprechend der Ersten auf der
rechten Seite anbauen.
Klemmblech (14) mittig über die Stoßstelle der beiden SRW-
Verkleidungen aufsetzen.
