Paso 6. d.
Antes de volver a enroscar la tapa de la carcasa, asegúrese de que la junta tórica esté
colocada uniformemente en la carcasa de la membrana.
Paso 6. e.
Apriete la tapa con la mano y utilice una llave de carcasa para girarla entre 1/4 y 1/2 vuelta
más, pero no la apriete demasiado. No vuelva a conectar el tubo a la entrada de la tapa en este punto
(hágalo durante el inicio del sistema).

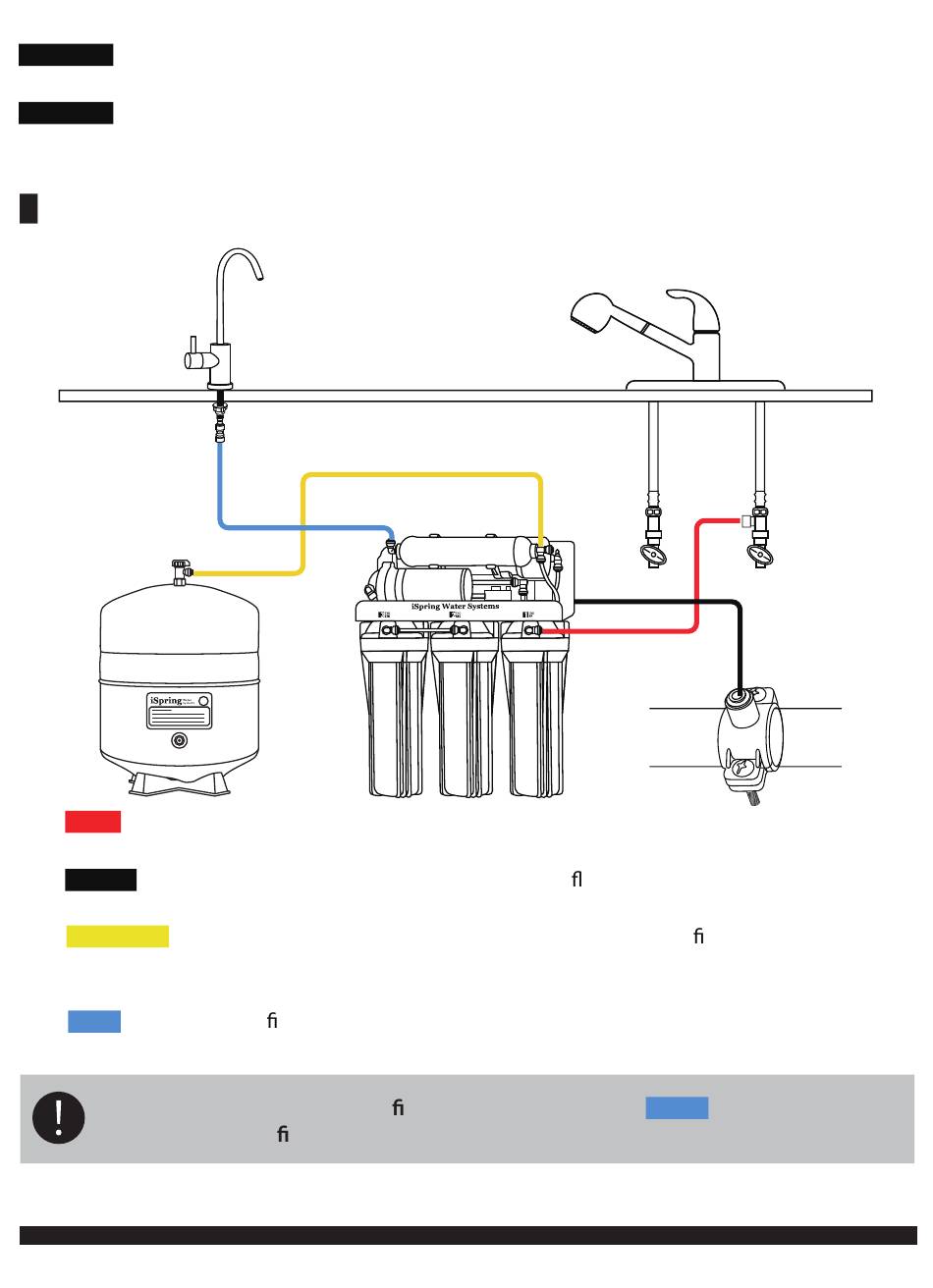

Paso 7: conexión de la tubería
Conexión de
F
suministro
de agua
Tubo ROJO: conecte el suministro de agua desde el adaptador de suministro de agua (punto A) al
codo de conexión rápida de entrada en la primera etapa (punto B).
Tubo NEGRO: conecte las aguas residuales del limitador de ujo (punto C) al collarín de desagüe
(punto D).
Tubo AMARILLO: conecte el racor en forma de T de conexión rápida al pos ltro de carbón activado
de la quinta etapa (punto E) y luego conéctelo a la válvula del depósito de almacenamiento (punto
F).
Tubo AZUL: conecte el pos ltro de carbón activado de la quinta etapa (punto G) al grifo de agua
potable (punto H).
Nota: para los modelos con ltros AK/DI/UV, el tubo
salida de la etapa nal al grifo de agua potable (punto H).
114
H
G
E
C
B
D
AZUL
debe conectar la
Línea de agua fría
A
Línea de desagüe
Collarín de desagüe
