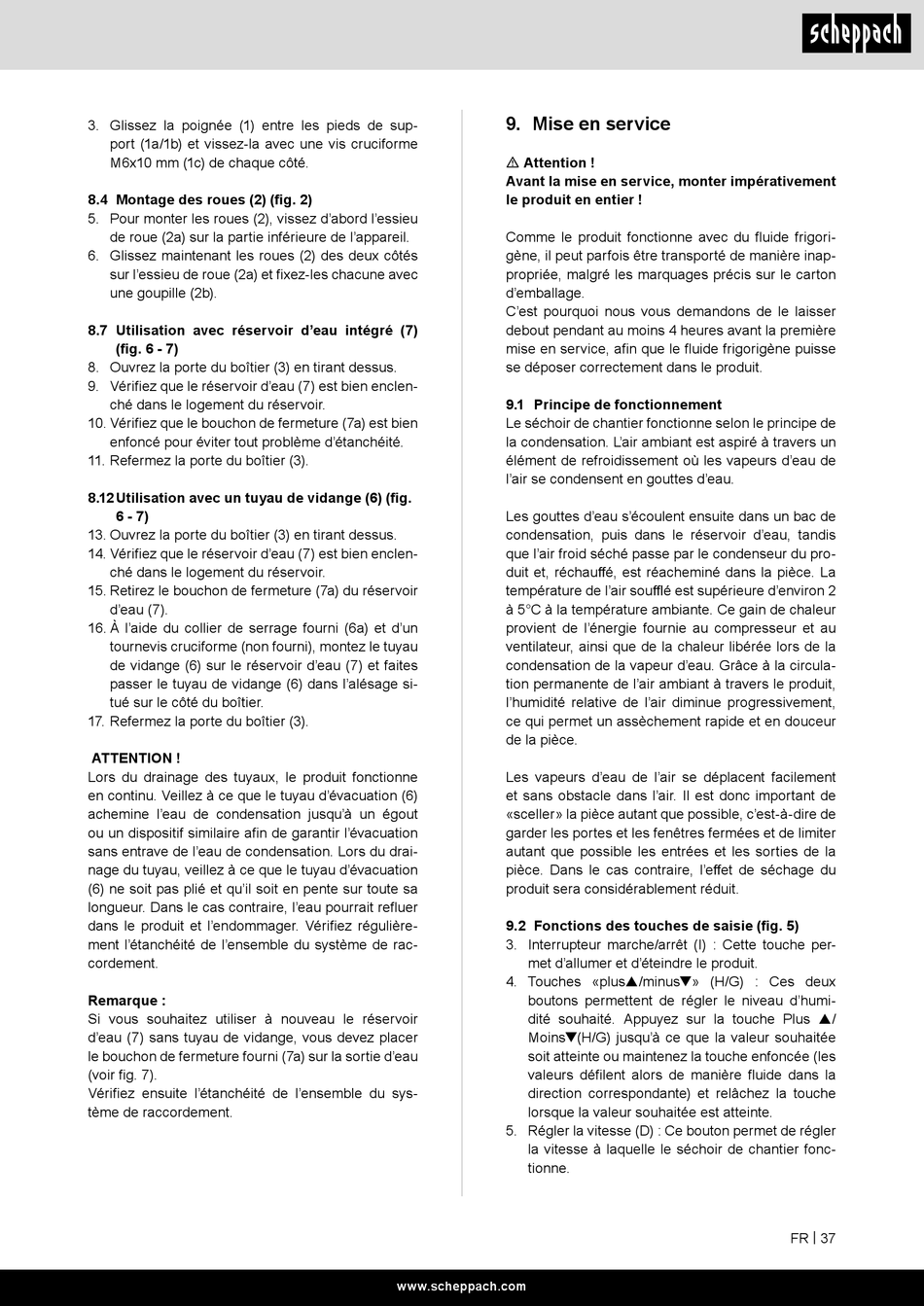

3. Glissez la poignée (1) entre les pieds de sup-
port (1a/1b) et vissez-la avec une vis cruciforme
M6x10 mm (1c) de chaque côté.
8.4 Montage des roues (2) (fig. 2)
5. Pour monter les roues (2), vissez d'abord l'essieu
de roue (2a) sur la partie inférieure de l'appareil.
6. Glissez maintenant les roues (2) des deux côtés
sur l'essieu de roue (2a) et fixez-les chacune avec
une goupille (2b).
8.7 Utilisation avec réservoir d'eau intégré (7)
(fig. 6 - 7)
8. Ouvrez la porte du boîtier (3) en tirant dessus.
9. Vérifiez que le réservoir d'eau (7) est bien enclen-
ché dans le logement du réservoir.
10. Vérifiez que le bouchon de fermeture (7a) est bien
enfoncé pour éviter tout problème d'étanchéité.
11. Refermez la porte du boîtier (3).
8.12 Utilisation avec un tuyau de vidange (6) (fig.
6 - 7)
13. Ouvrez la porte du boîtier (3) en tirant dessus.
14. Vérifiez que le réservoir d'eau (7) est bien enclen-
ché dans le logement du réservoir.
15. Retirez le bouchon de fermeture (7a) du réservoir
d'eau (7).
16. À l'aide du collier de serrage fourni (6a) et d'un
tournevis cruciforme (non fourni), montez le tuyau
de vidange (6) sur le réservoir d'eau (7) et faites
passer le tuyau de vidange (6) dans l'alésage si-
tué sur le côté du boîtier.
17. Refermez la porte du boîtier (3).
ATTENTION !
Lors du drainage des tuyaux, le produit fonctionne
en continu. Veillez à ce que le tuyau d'évacuation (6)
achemine l'eau de condensation jusqu'à un égout
ou un dispositif similaire afin de garantir l'évacuation
sans entrave de l'eau de condensation. Lors du drai-
nage du tuyau, veillez à ce que le tuyau d'évacuation
(6) ne soit pas plié et qu'il soit en pente sur toute sa
longueur. Dans le cas contraire, l'eau pourrait refluer
dans le produit et l'endommager. Vérifiez régulière-
ment l'étanchéité de l'ensemble du système de rac-
cordement.
Remarque :
Si vous souhaitez utiliser à nouveau le réservoir
d'eau (7) sans tuyau de vidange, vous devez placer
le bouchon de fermeture fourni (7a) sur la sortie d'eau
(voir fig. 7).
Vérifiez ensuite l'étanchéité de l'ensemble du sys-
tème de raccordement.
9. Mise en service
m Attention !
Avant la mise en service, monter impérativement
le produit en entier !
Comme le produit fonctionne avec du fluide frigori-
gène, il peut parfois être transporté de manière inap-
propriée, malgré les marquages précis sur le carton
d'emballage.
C'est pourquoi nous vous demandons de le laisser
debout pendant au moins 4 heures avant la première
mise en service, afin que le fluide frigorigène puisse
se déposer correctement dans le produit.
9.1 Principe de fonctionnement
Le séchoir de chantier fonctionne selon le principe de
la condensation. L'air ambiant est aspiré à travers un
élément de refroidissement où les vapeurs d'eau de
l'air se condensent en gouttes d'eau.
Les gouttes d'eau s'écoulent ensuite dans un bac de
condensation, puis dans le réservoir d'eau, tandis
que l'air froid séché passe par le condenseur du pro-
duit et, réchauffé, est réacheminé dans la pièce. La
température de l'air soufflé est supérieure d'environ 2
à 5°C à la température ambiante. Ce gain de chaleur
provient de l'énergie fournie au compresseur et au
ventilateur, ainsi que de la chaleur libérée lors de la
condensation de la vapeur d'eau. Grâce à la circula-
tion permanente de l'air ambiant à travers le produit,
l'humidité relative de l'air diminue progressivement,
ce qui permet un assèchement rapide et en douceur
de la pièce.
Les vapeurs d'eau de l'air se déplacent facilement
et sans obstacle dans l'air. Il est donc important de
«sceller» la pièce autant que possible, c'est-à-dire de
garder les portes et les fenêtres fermées et de limiter
autant que possible les entrées et les sorties de la
pièce. Dans le cas contraire, l'effet de séchage du
produit sera considérablement réduit.
9.2 Fonctions des touches de saisie (fig. 5)
3. Interrupteur marche/arrêt (I) : Cette touche per-
met d'allumer et d'éteindre le produit.
4. Touches «plus/minus» (H/G) : Ces deux
boutons permettent de régler le niveau d'humi-
dité souhaité. Appuyez sur la touche Plus /
Moins(H/G) jusqu'à ce que la valeur souhaitée
soit atteinte ou maintenez la touche enfoncée (les
valeurs défilent alors de manière fluide dans la
direction correspondante) et relâchez la touche
lorsque la valeur souhaitée est atteinte.
5. Régler la vitesse (D) : Ce bouton permet de régler
la vitesse à laquelle le séchoir de chantier fonc-
tionne.
www.scheppach.com
FR | 37
