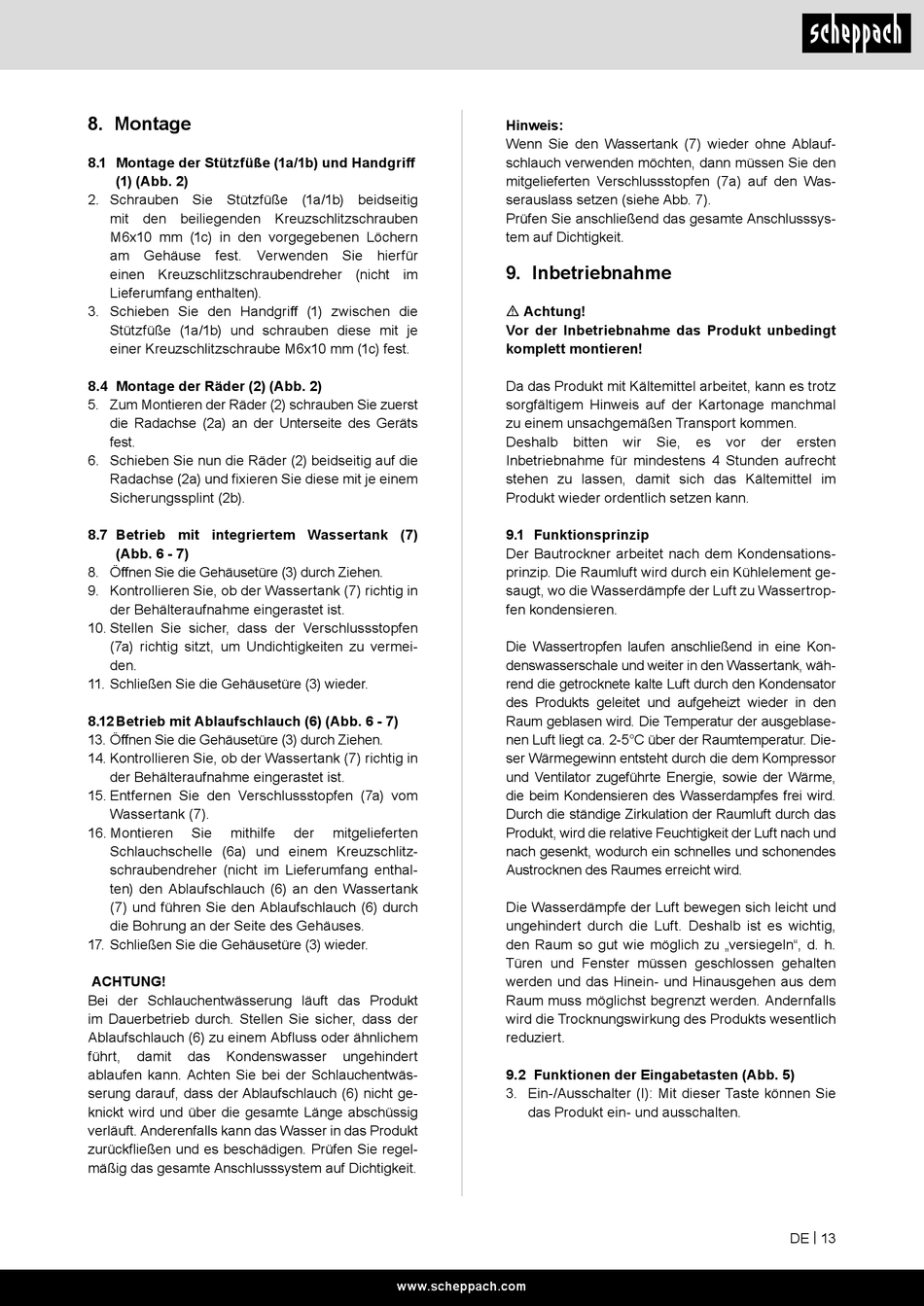

Scheppach BTR6500 Originalbetriebsanleitung Seite 13

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

8. Montage
8.1 Montage der Stützfüße (1a/1b) und Handgriff
(1) (Abb. 2)
2. Schrauben Sie Stützfüße (1a/1b) beidseitig
mit den beiliegenden Kreuzschlitzschrauben
M6x10 mm (1c) in den vorgegebenen Löchern
am Gehäuse fest. Verwenden Sie hierfür
einen Kreuzschlitzschraubendreher (nicht im
Lieferumfang enthalten).
3. Schieben Sie den Handgriff (1) zwischen die
Stützfüße (1a/1b) und schrauben diese mit je
einer Kreuzschlitzschraube M6x10 mm (1c) fest.
8.4 Montage der Räder (2) (Abb. 2)
5. Zum Montieren der Räder (2) schrauben Sie zuerst
die Radachse (2a) an der Unterseite des Geräts
fest.
6. Schieben Sie nun die Räder (2) beidseitig auf die
Radachse (2a) und fixieren Sie diese mit je einem
Sicherungssplint (2b).
8.7 Betrieb mit integriertem Wassertank (7)
(Abb. 6 - 7)
8. Öffnen Sie die Gehäusetüre (3) durch Ziehen.
9. Kontrollieren Sie, ob der Wassertank (7) richtig in
der Behälteraufnahme eingerastet ist.
10. Stellen Sie sicher, dass der Verschlussstopfen
(7a) richtig sitzt, um Undichtigkeiten zu vermei-
den.
11. Schließen Sie die Gehäusetüre (3) wieder.
8.12 Betrieb mit Ablaufschlauch (6) (Abb. 6 - 7)
13. Öffnen Sie die Gehäusetüre (3) durch Ziehen.
14. Kontrollieren Sie, ob der Wassertank (7) richtig in
der Behälteraufnahme eingerastet ist.
15. Entfernen Sie den Verschlussstopfen (7a) vom
Wassertank (7).
16. Montieren
Sie
mithilfe
Schlauchschelle (6a) und einem Kreuzschlitz-
schraubendreher (nicht im Lieferumfang enthal-
ten) den Ablaufschlauch (6) an den Wassertank
(7) und führen Sie den Ablaufschlauch (6) durch
die Bohrung an der Seite des Gehäuses.
17. Schließen Sie die Gehäusetüre (3) wieder.
ACHTUNG!
Bei der Schlauchentwässerung läuft das Produkt
im Dauerbetrieb durch. Stellen Sie sicher, dass der
Ablaufschlauch (6) zu einem Abfluss oder ähnlichem
führt,
damit
das
Kondenswasser
ablaufen kann. Achten Sie bei der Schlauchentwäs-
serung darauf, dass der Ablaufschlauch (6) nicht ge-
knickt wird und über die gesamte Länge abschüssig
verläuft. Anderenfalls kann das Wasser in das Produkt
zurückfließen und es beschädigen. Prüfen Sie regel-
mäßig das gesamte Anschlusssystem auf Dichtigkeit.
der
mitgelieferten
ungehindert
www.scheppach.com
Hinweis:
Wenn Sie den Wassertank (7) wieder ohne Ablauf-
schlauch verwenden möchten, dann müssen Sie den
mitgelieferten Verschlussstopfen (7a) auf den Was-
serauslass setzen (siehe Abb. 7).
Prüfen Sie anschließend das gesamte Anschlusssys-
tem auf Dichtigkeit.
9. Inbetriebnahme
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Da das Produkt mit Kältemittel arbeitet, kann es trotz
sorgfältigem Hinweis auf der Kartonage manchmal
zu einem unsachgemäßen Transport kommen.
Deshalb
bitten
wir
Sie,
Inbetriebnahme für mindestens 4 Stunden aufrecht
stehen zu lassen, damit sich das Kältemittel im
Produkt wieder ordentlich setzen kann.
9.1 Funktionsprinzip
Der Bautrockner arbeitet nach dem Kondensations-
prinzip. Die Raumluft wird durch ein Kühlelement ge-
saugt, wo die Wasserdämpfe der Luft zu Wassertrop-
fen kondensieren.
Die Wassertropfen laufen anschließend in eine Kon-
denswasserschale und weiter in den Wassertank, wäh-
rend die getrocknete kalte Luft durch den Kondensator
des Produkts geleitet und aufgeheizt wieder in den
Raum geblasen wird. Die Temperatur der ausgeblase-
nen Luft liegt ca. 2-5°C über der Raumtemperatur. Die-
ser Wärmegewinn entsteht durch die dem Kompressor
und Ventilator zugeführte Energie, sowie der Wärme,
die beim Kondensieren des Wasserdampfes frei wird.
Durch die ständige Zirkulation der Raumluft durch das
Produkt, wird die relative Feuchtigkeit der Luft nach und
nach gesenkt, wodurch ein schnelles und schonendes
Austrocknen des Raumes erreicht wird.
Die Wasserdämpfe der Luft bewegen sich leicht und
ungehindert durch die Luft. Deshalb ist es wichtig,
den Raum so gut wie möglich zu „versiegeln", d. h.
Türen und Fenster müssen geschlossen gehalten
werden und das Hinein- und Hinausgehen aus dem
Raum muss möglichst begrenzt werden. Andernfalls
wird die Trocknungswirkung des Produkts wesentlich
reduziert.
9.2 Funktionen der Eingabetasten (Abb. 5)
3. Ein-/Ausschalter (I): Mit dieser Taste können Sie
das Produkt ein- und ausschalten.
es
vor
der
ersten
DE | 13
