Rebel ACTIVE RBA-2009 Benutzerhandbuch Seite 4

1. Remove Cylindrical Hexagon Screws (#17) that are pre-assembled on the slots

located on the Backrest Cushion (#4) Frame and set them aside nearby as they

will be used later in this step. Insert each of the two Pivot Bars (#5) into the slots

located on the Backrest Cushion (#4) Frame.

2. Screw the Pivot Bars (#5) to the Cushion Frame (#4) by using two Cylindrical

Hexagon Screws (#17).

3. Slide Safety Catch (#18) to the two Pivot Bars (#5) as the diagram shown.

1. Wykręć śruby sześciokątne cylindryczne (#17), które są wstępnie zamontowane

w szczelinach znajdujących się na ramie poduszki oparcia (#4) i odłóż je na bok,

ponieważ zostaną użyte w dalszej części tego kroku. Włóż każdy z dwóch

prętów obrotowych (#5) do szczelin znajdujących się na ramie poduszki oparcia

(#4).

2. Przykręć pręty obrotowe (#5) do ramy poduszki (#4) za pomocą dwóch śrub z

łbem sześciokątnym cylindrycznym (#17).

3. Wsuń zatrzask bezpieczeństwa (#18) do dwóch prętów obrotowych (#5), jak

pokazano na schemacie.

1. Îndepărtați șuruburile hexagonale cilindrice (nr. 17) care sunt preasamblate pe

fantele situate pe cadrul pernei spătarului (nr. 4) și puneți-le deoparte în

apropiere, deoarece vor fi folosite mai târziu în această etapă. 2. Introduceți

fiecare dintre cele două bare pivotante (#5) în fantele situate pe cadrul pernei

spătarului (#4).

2. Înșurubați barele pivotante (#5) pe cadrul pernei (#4) cu ajutorul a două

șuruburi hexagonale cilindrice (#17).

3. Glisați dispozitivul de prindere de siguranță (#18) pe cele două bare pivotante

(#5), conform diagramei prezentate.

1. Verschieben Sie das Loch an der Sicherheitsklinke (#18) wie in der Abbildung

gezeigt. Heben Sie das Rückenkissen (#4) mit Hilfe eines Partners an und

setzen Sie die Drehstangen (#5) in die beiden Halterungen am Hauptrahmen

ein.

2. Vergewissern Sie sich, dass beide Seiten ordnungsgemäß in jeder Halterung

sitzen.

3. Testen Sie das Rückenkissen (Nr. 4), indem Sie es ein paar Mal hin- und

herbewegen, um sicherzustellen, dass sich das Rückenkissen (Nr. 4)

reibungslos drehen lässt.

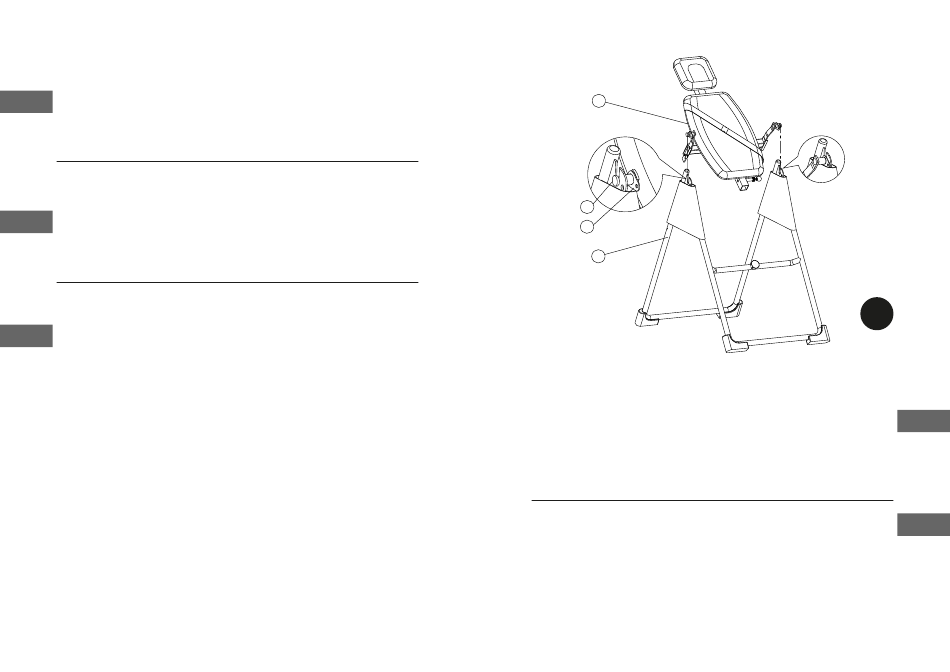

1. Move the hole on Safety Catch (#18) as diagram shown. With the help of a

partner, lift the Back Cushion (#4) Assembly and seat the Pivot Bars (#5) into

the two brackets located on the Main Frame.

2. Make sure both sides are properly seated into each bracket.

3. Test the Back Cushion (#4) by rocking it back and forth a few times, ensured

that the Back Cushion (#4) rotates smoothly.
