2.2 Input Stereo

Viele Funktionsgruppen wie AUX-Regler, MON-Regler und Fader sind im Stereo-Eingang identisch zum
Mono-Eingang aufgebaut und wurden dort bereits ausführlich erklärt. Wir wollen hier nur die wesent-
lichen Unterschiede herausarbeiten. Ansonsten dürfen wir Sie auf den jeweiligen Abschnitt im Kapitel
Input Mono verweisen.
HINWEIS:
14 - STEREO INPUT L/MONO R-B
Elektronisch-symmetrische Eingänge speziell für Stereo-Instrumente und -Geräte. Sie können hier alle
elektronischen Instrumente wie Keyboards, Drum-Computer, Gitarren und Bässe mit aktiver Elektronik
sowie alle anderen hochpegeligen Stereo-Signalquellen wie zusätzliche Mischpulte, Effektgeräte, CD-
Player usw. anschließen. Der Stereo-LINE-Eingang verarbeitet Signalpegel von -20 dBu bis +30 dBu
und kann sowohl symmetrisch als auch unsymmetrisch gespeist werden.
Verwendung von Klinken-Steckern
Verwenden Sie Mono- bzw. Stereoklinkenstecker (6,3 mm) für die Eingänge 9-10 bzw. 11-12 wie sie
in der folgenden Abbildung gezeigt sind. Wenn das anzuschließende Gerät symmetrische Ausgangs-
stufen besitzt, ist in jedem Fall die symmetrische Signalführung mit Stereoklinkenkabel zu bevorzugen.
Die Verbindung ist dann unempfindlicher auf etwaige externe Brumm- und Hochfrequenzeinstreuung.
Wenn Sie am Stereo-Eingang ein Mono-Instrument anschließen wollen, belegen Sie einfach nur den L/
MONO-Eingang. Das Signal wird dann intern automatisch mit auf den rechten Kanal gelegt.
Verwendung von Cinch-Steckern
Die Cinch-Eingänge CD 1-2 und CD 3-4 sind den Klinken-Eingängen LINE 9-10 und LINE 11-12 parallel
geschaltet. Um gegenseitige Beeinflussung zu vermeiden sollte nur an den Cinch- oder den Klinken-
Eingängen eine Quelle eingesteckt sein.
Verwendung des DIGITAL AUDIO INTERFACE (USB)
Das DIGITAL AUDIO INTERFACE liefert zwei Stereokanäle die als USB 1-2 bzw. USB 3-4 an den Stereo-
Eingängen 5-6 bzw. 7-8 anliegen. Weitere Informationen zur Verwendung des DIGITAL AUDIO INTER-
FACE finden Sie auf Seite 61.
44
Die Stereo-Eingänge 5-6 bzw. 7-8 sind als sogenannte Super-Channels ausgeführt.
Diese Stereo-Kanäle besitzen also jeweils eine MIC- und LINE-Buchse wie die Mono-
Eingänge. Je nach Anwendungsfall können die Super-Channels also sehr flexibel für
ein Mono-Signal oder für ein über das DIGITAL AUDIO INTERFACE (USB) eingespieltes
Stereo-Signal verwendet werden.
UCHSEN

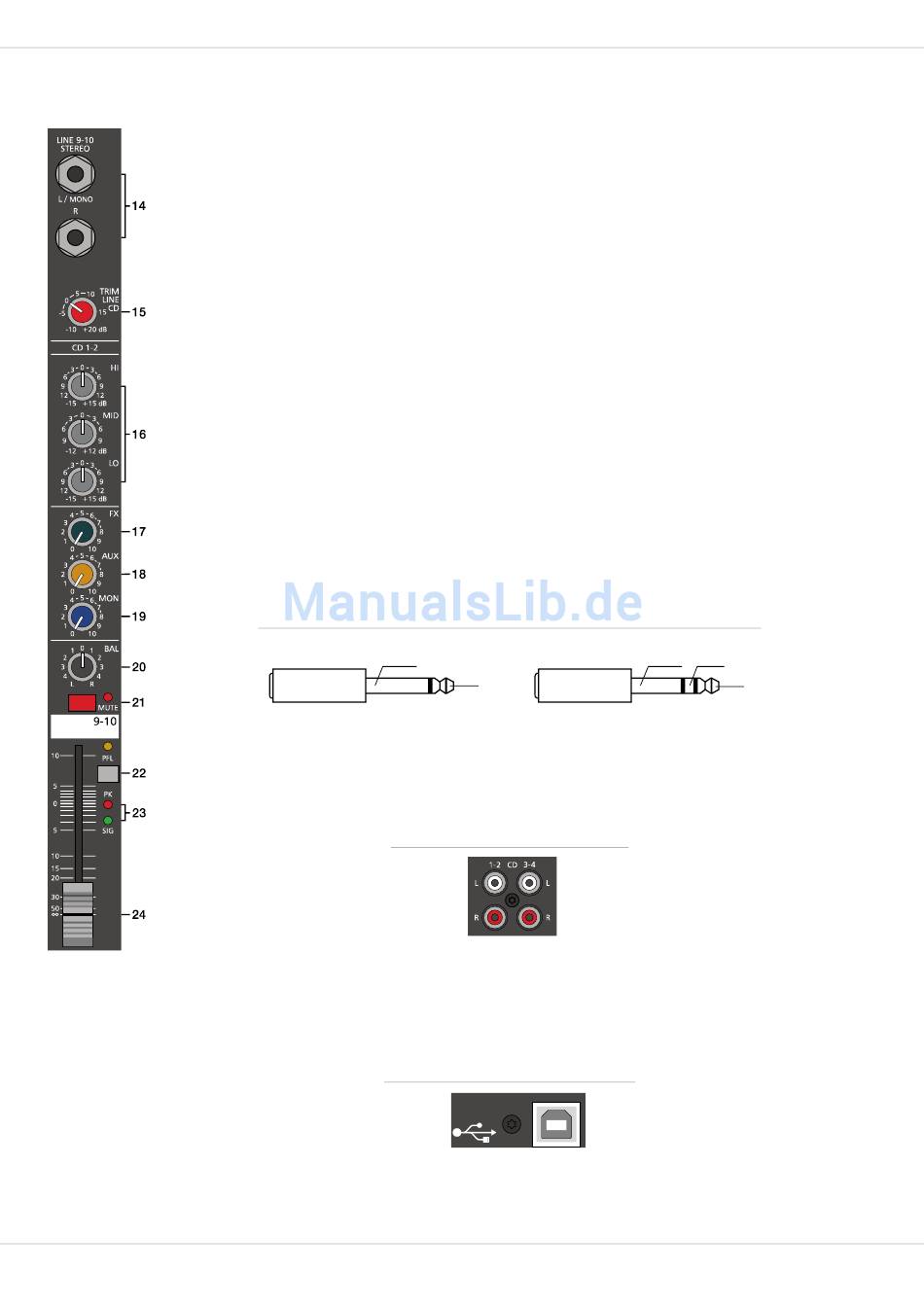

Abbildung 2-5: Unsymmetrische bzw. symmetrische Belegung von Klinkensteckern
