Die Verkabelung muss den geltenden elektrischen Normen entsprechen und eine Si-
cherung der richtigen Größe enthalten. Eine unsachgemäße Verkabelung kann einen
Brand verursachen, der zu Verletzungen, Todesfällen oder Sachschäden führen kann.
ACHTUNG:
Die empfohlenen Verdrahtungsinformationen dienen als Referenz. Genauere Informationen finden Sie in den ABYC
E-11-Richtlinien für Wechsel- und Gleichstromsysteme auf Booten.
Drahtgrößentabelle
Gesamtkabellänge – Fuß (Meter)
Pumpenspannung
12 VDC
Die Pumpe wird mit einem 14 Zoll langen AWG-Kabel der Stärke 12 geliefert.
Bitte verwenden Sie beim Anschließen der Kabel wasserdichte Anschlüsse.
ACHTUNG: Das Motorgehäuse kann bei längerem Betrieb heiß werden. Längerer Hautkontakt kann zu Verbrennun-
gen führen.
WARNUNG: Elektrische Anschlüsse sollten von einem kompetenten Schiffselektriker durchgeführt werden.
ACHTUNG: Trennen Sie das System von der Stromversorgung, bevor Sie an der Einheit arbeiten, um Verletzungen,
Schäden an der Umgebung und/oder Schäden an der Einheit zu vermeiden.

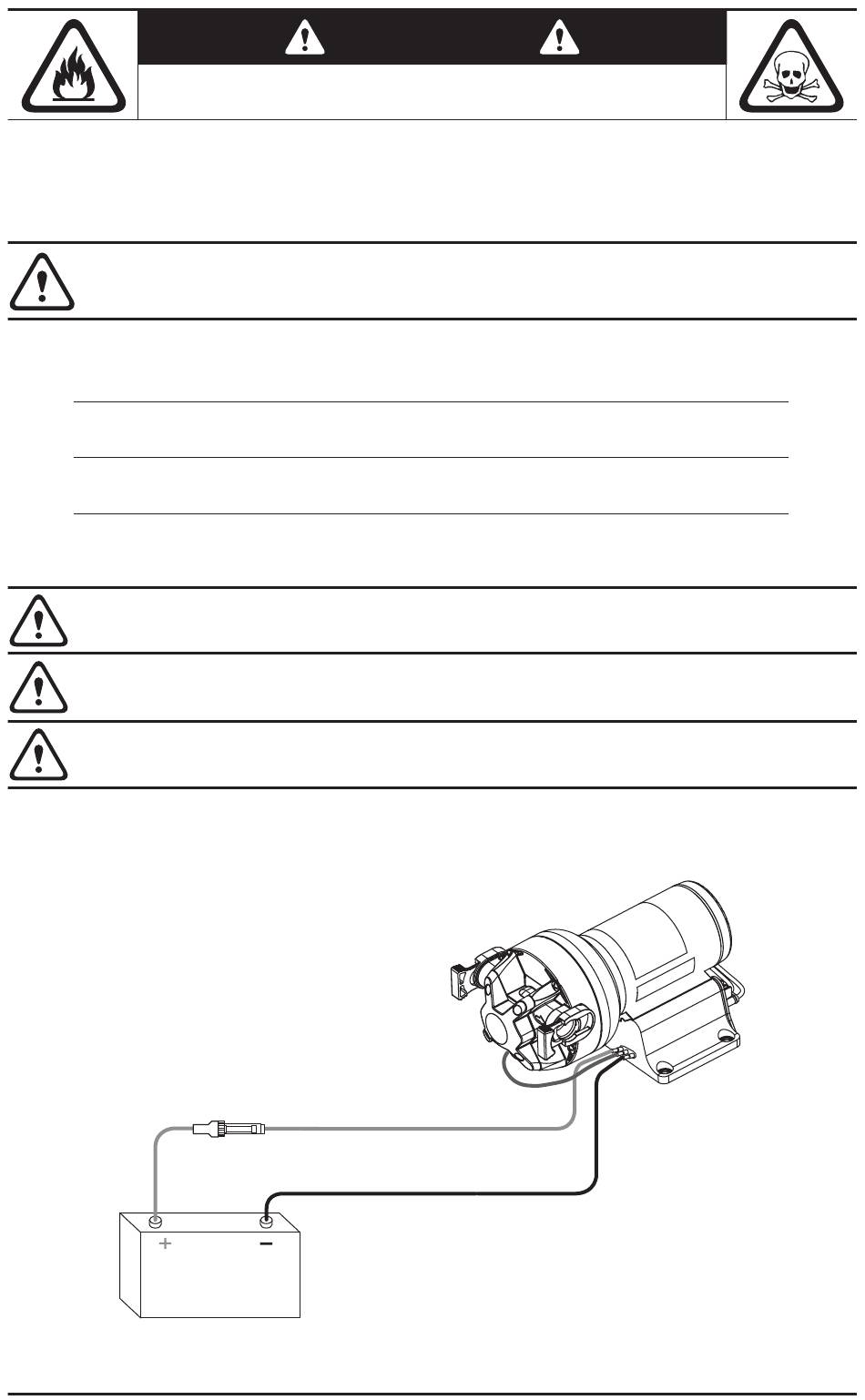

Elektrisches
Installationsdiagramm
B RAN DG EFAH R
0 - 25 Fuß
( 0 - 7.6 m)
(2.5 mm²)
15A Inline-Sicherung
12VDC Batterie
W A R N U N G
25 - 40 Fuß
(7.6 - 12..2 m)
#14 AWG
Grüner
Grund
Rot (+)
Schwarz (—)
14
40 - 60 Fuß
(12.2 - 18.2 m)
#12 AWG
(4 mm²)
#10 AWG
(6 mm²)
