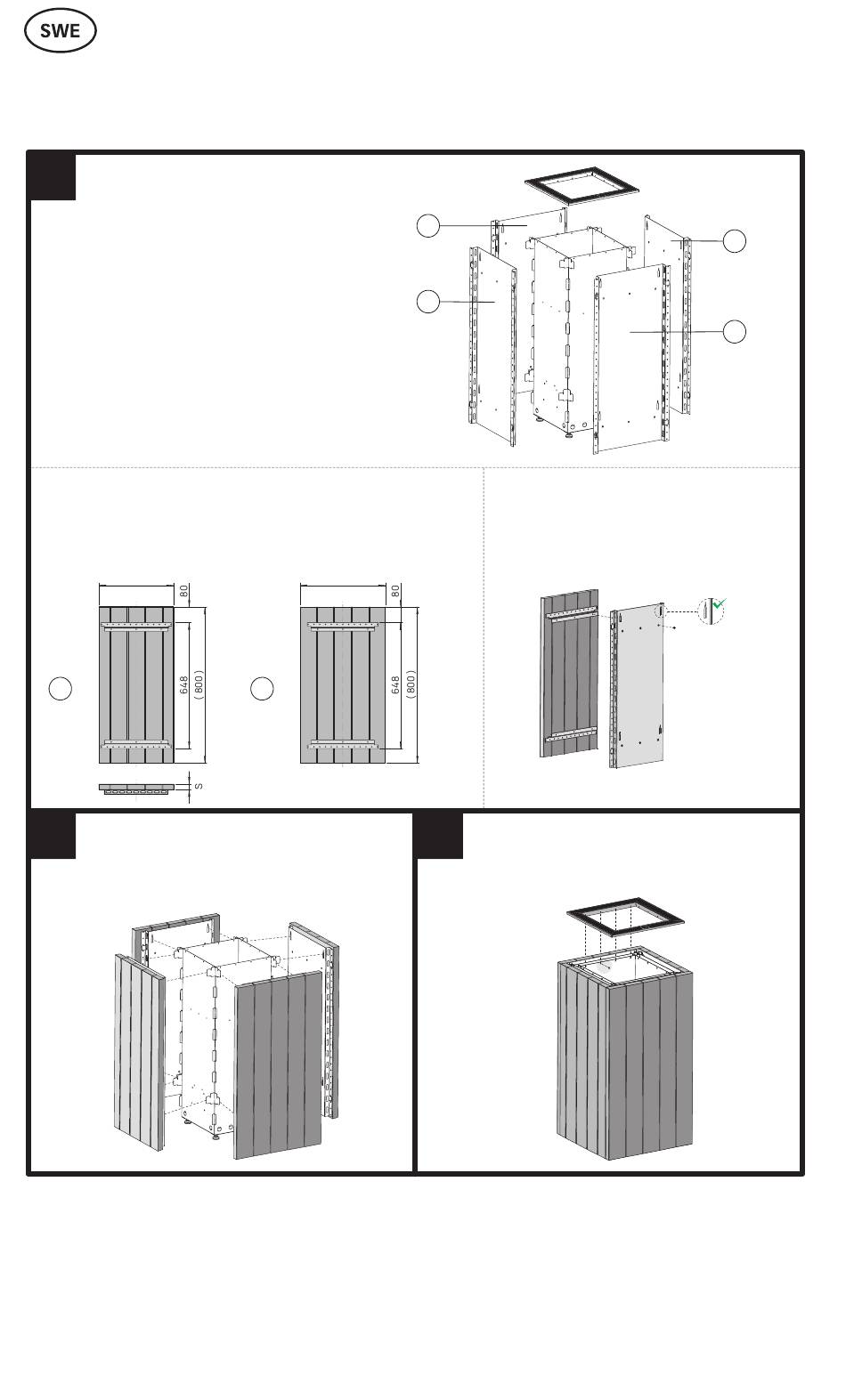

Montering av beklädnadsmaterial på vertikal yta.
1
Förberedd sköldarna (4 stycken)
Följande instruktioner innehåller rekommendationer för
att fästa av vertikala material bestående trämaterial
eller paneler på CORE elektrisk värmare.
OBS! När du väljer rätta fästelement och verktyg
rekommenderas det att konsultera beträffande
specialister.
OBS! Se till att material du vill använda för att
bearbeta bastuvärmaren, ä lämpligt för använd-
ning i bastu. Vid behov rådfråga en beträffande
specialist.
OBS! Vikten på bastuvärmares sidovägg tillsam-
mans med ytbehandling får inte överstiga 20 kg.
Sköldars förberedande.
1
Välja lämpliga skruvar för att kunna fästa beklädnaden till
vinklarna (kan köpas som extratillbehör). Skruvens maximala
diameter är 4,2 mm. Vid behov rådfråga en beträffande
specialist.
386
A
2
Fäst de förberedda sköldarna på
bastuvärmare.
Se till att en luftspalt på minst 25 mm ska finnas kvar
under bastuvärmaren.
86
386 + 2 x S
B
x 2
B
A
Fäst beklädnaden på skölden.
2
Fäst bottenplattorna till sköldar med M5x8
skruvarna (i satsen finns 24 skruvar).
x 2
3
Lägg täcklisterna på bastuvärmare och
fäst med M4,2x9,5 skruvarna
(i satsen finns 16 skruvar).
A
B
Öppningar pekar
uppåt
x 4
