HUUM CORE6 Montage- Und Bedienungsanleitung Seite 44

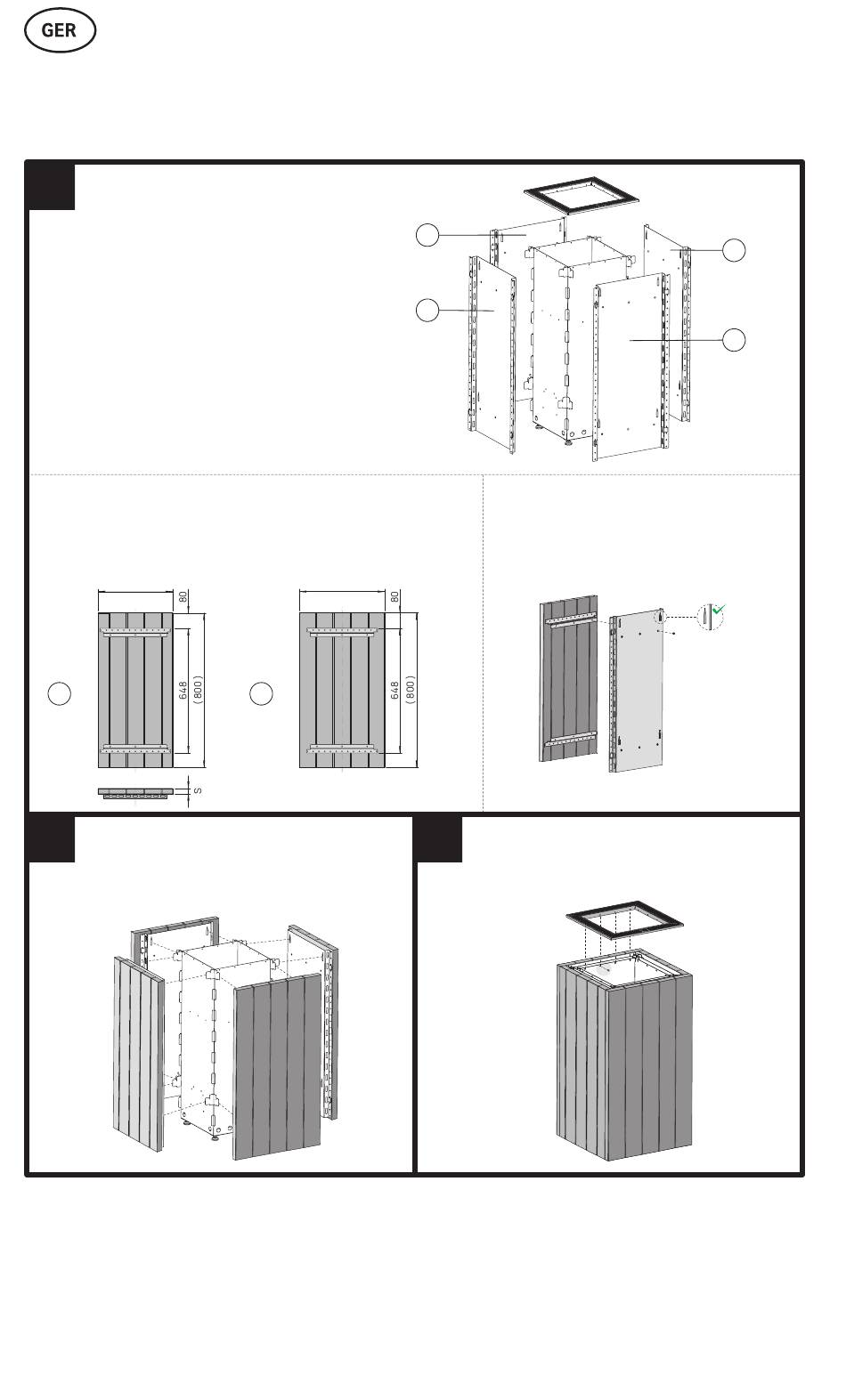

Anbringung der Verkleidung auf vertikalen Flächen.
1
Die Schilde vorbereiten (4 Stück)
Die folgende Anweisung hat Empfehlungswert und ist für
die Befestigung vom aus vertikalen Leisten bestehendem
Material auf den CORE Elektroheizgerät gedacht.
WICHTIG! Bei der Wahl von richtigen Befestigung-
smitteln und vom Werkzeug empfiehlt es sich,
einen Fachmann zu konsultieren.
WICHTIG! Überzeugen Sie sich, dass das Material,
womit Sie den Hitzesteine-Ofen bearbeiten wollen,
sich für die Verwendung in Sauna eignet. Bei Bedarf
einen Fachmann konsultieren.
WICHTIG! Das Gewicht der Seitenwand des
Hitzesteine-Ofens zusammen mit Oberflächen-
bearbeitung darf nicht 20 kg übersteigen.
Vorbereitung der Schilde
1
Für die Befestigung des Verkleidungsmaterials an den Befestigung-
swinkeln die geeigneten Schrauben benutzen (als Extrazubehör
erhältlich). Der maximale Durchmesser der Schraube beträgt
4,2 mm. Bei Bedarf einen Fachmann konsultieren.
386
A
2
Die vorbereiteten Schilde am Hitze-
steine-Ofen befestigen.
Achten Sie darauf, dass unter dem Hitzesteine- Ofen
ein Luftspalte von min 25 mm bleiben soll.
44
386 + 2 x S
B
x 2
B
A
Befestigung der Verkleidung auf
2
dem Schild.
Die Grundplatten an Schilden mit M5x8
Schrauben befestigen (im Satz 24 Schrau-
ben).
x 2
3
Die Deckleisten auf dem Hitzesteine-Ofen
verlegen und mit M4,2x9,5 Schrauben
befestigen (im Satz 24 Schrauben).
A
B
Die Öffnungen
sind nach oben
gerichtet.
x 4
