Montagedesélémentsdefinitionverticaux
1

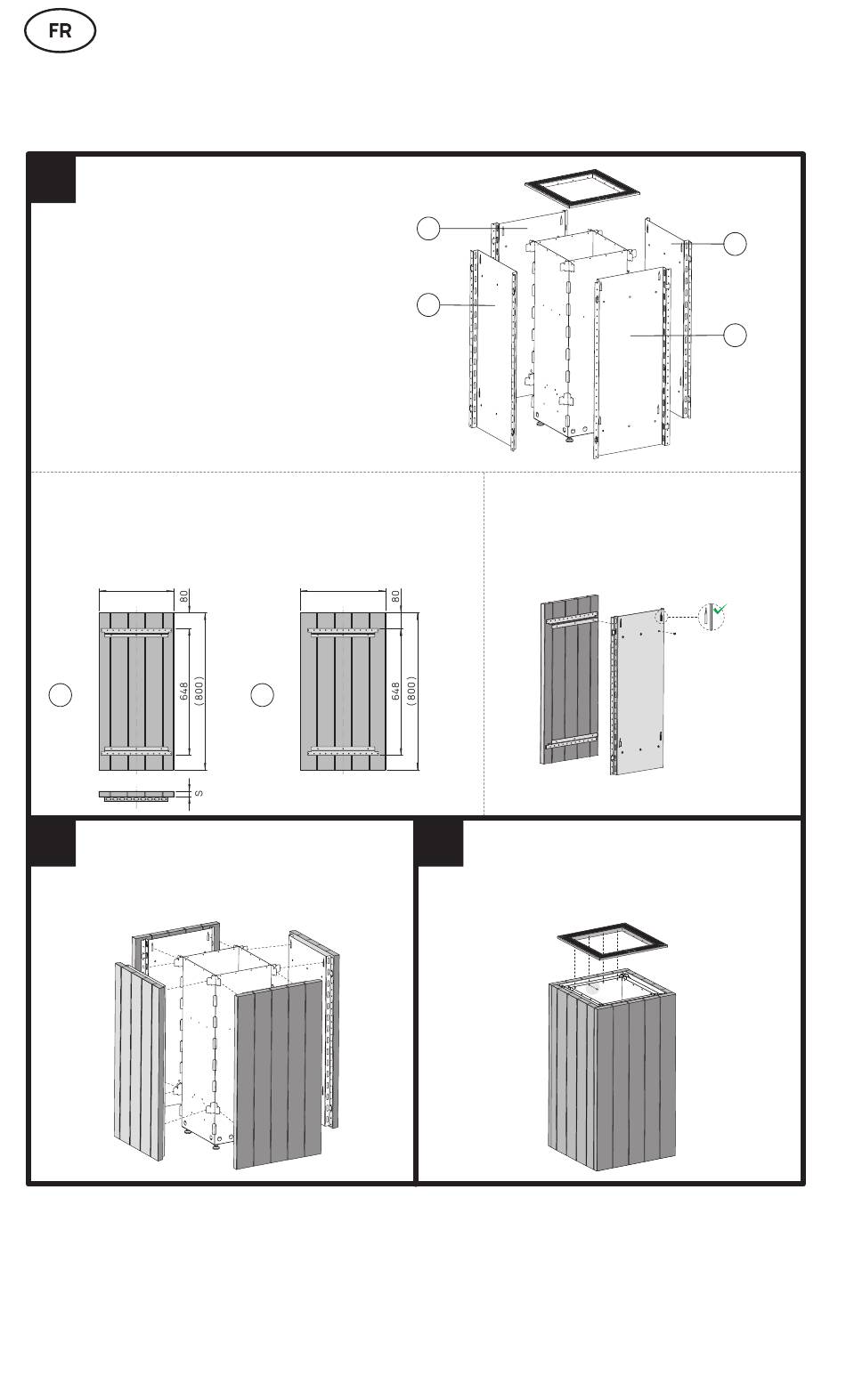

Préparez les panneaux (4 au total)
Les instructions ci-dessous sont données à titre de
recommandation et concernent les procédés de
fixation de lattes de bois horizontaux au réceptacle
à pierres CORE.
ATTENTION!
de choisir les accessoires de fixation et les
outils appropriés.
ATTENTION!
dont vous souhaitez recouvrir le réceptacle à
pierres, conviennent pour l'utilisation dans le
sauna. Consulter un spécialiste si nécessaire.
ATTENTION!
finition y compris, ne doit pas dépasser 20 kg
1 Préparation des panneaux
Pour fixer les éléments de finition aux angles de montage,
sélectionnez les vis appropriées. Le diamètre maximum de vis
est de 4,2 mm. Consultez un spécialiste si nécessaire.
386
A
2
Fixez les panneaux préparés
au réceptacle à pierres.
Assurez-vous qu'il y a un espace d'air d'au moins
25 mm sous le réceptacle à pierres.
58
Consultez un spécialiste avant
Assurez-vous que les éléments,
Le poids de panneau latéral,
386 + 2 x S
B
x 2
B
A
2 Fixation des éléments de finition
au panneau
Fixez les planches de base aux panneaux
avec les vis M5x8 (24 vis sont compris dans
le kit)
x 2
3
Posez les lattes de recouvrement sur le
réceptacle à pierres et fixez-les avec les
vis M4,2x9,5
(16 vis sont compris dans le kit)
A
B
Les ouvertures sont
dirigées vers le haut
x 4
